Armadura de punçoamento

Com as 'armaduras de punçoamento', você define como a armadura contra punçoamento é executada numa área. Os parâmetros para os cortes circulares e pernas devem ser entendidos, tal como as armaduras de área, como tipos que depois atribui aos nós correspondentes. As possibilidades para a disposição da armadura estão ajustadas à norma de dimensionamento.

Possibilidades de introdução

No programa existem várias possibilidades de introduzir armaduras de punçoamento.

Menu de contexto do navegador

No 'Navegador - Dados', clique com o botão direito do rato no item Armaduras na categoria Armaduras de punçoamento. No menu de contexto, selecione Nova armadura de punçoamento.

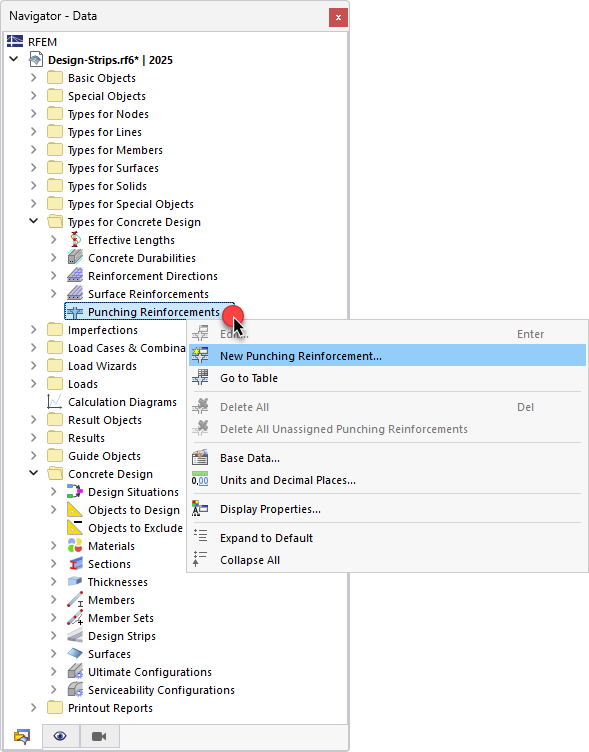

Definir armadura de punçoamento através do menu de contexto do navegador

Tabela

Na tabela, defina a categoria principal Estrutura e a subcategoria Armaduras. Na folha de tabela Armaduras de punçoamento, faça duplo clique numa linha vazia.

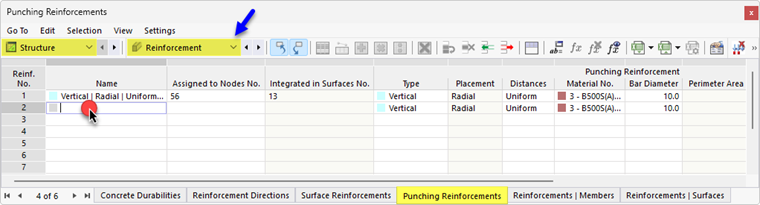

Definição de armadura de punçoamento por tabela

Propriedade do nó

Pode criar uma nova armadura de punçoamento diretamente como propriedade de um nó. Abra a caixa de diálogo Editar nó. Na secção 'Propriedades de dimensionamento', ative a caixa de seleção Verificação de punçoamento e, em seguida, mude para o separador Dimensionamento de betão - Nós de punçoamento.

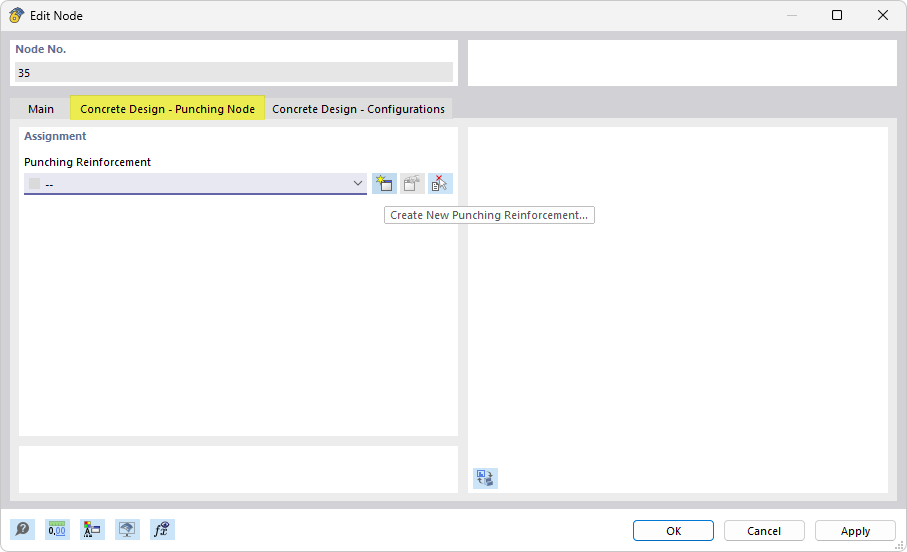

Definição de armadura de punçoamento na caixa de diálogo "Editar nó"

Base

No separador Base, define especificações fundamentais para a armadura de punçoamento.

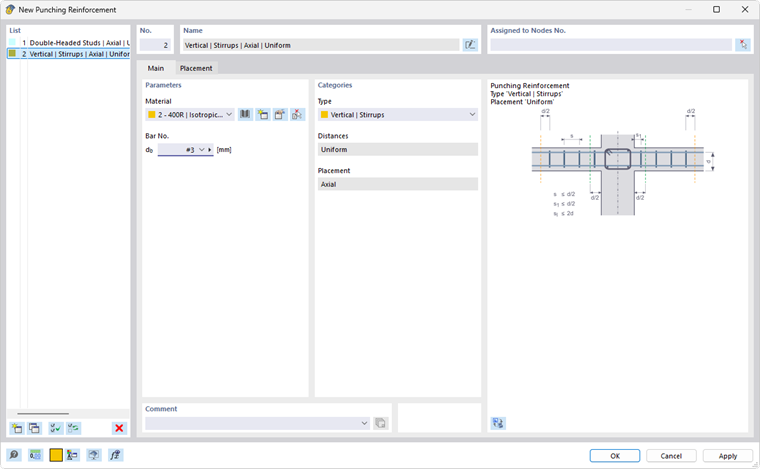

Nova armadura de punçoamento | Geral

Parâmetros

Material

Atribua um material à armadura de punçoamento. Se o aço de betão adequado já tiver sido definido no modelo, ele estará disponível na lista para seleção. Caso contrário, pode criar um novo material através do botão , acedendo à biblioteca de materiais na caixa de diálogo Novo material. Esta biblioteca também está diretamente acessível através do botão . O tipo de material 'Aço de betão' está predefinido aí.

Com o botão , pode alterar um material já atribuído. Com o botão , tem a possibilidade de assumir graficamente um aço de betão de outra área.

Diâmetro da barra

Defina o diâmetro d_s dos estribos de armadura ou dos chumbadores de cabeça. A lista apresenta algumas opções para seleção. No entanto, também pode especificar o diâmetro de forma personalizada.

Categorias

Tipo

O tipo descreve a posição geométrica da armadura de punçoamento. Para o dimensionamento segundo a EN 1992, estão disponíveis as seguintes opções:

• Vertical (pernas da armadura sem inclinação oblíqua)
• Chumbador de cabeça dupla | Haste nervurada (de acordo com a diretriz técnica europeia EOTA/ETA [1]), veja também Valores específicos do fabricante para chumbadores de cabeça)

Se o dimensionamento for efetuado segundo a ACI 318 e a CSA A23.3, estão disponíveis na lista as seguintes opções:

• Vertical | Estribo
• Vertical | Várias pernas
• Vertical | Pernas de corte transversal
• Chumbador de cabeça dupla
• Chumbador de cabeça com calha de base

Os tipos estão esquematicamente representados na figura da caixa de diálogo.

Distâncias

Defina como as pernas ou os chumbadores de cabeça da armadura de punçoamento são distribuídos nos cortes circulares. Para o dimensionamento segundo a EN 1992, estão disponíveis na lista as seguintes opções:

• Vertical:
  • Constante
  • Diferente
• Chumbador de cabeça dupla:
  • Laje | Uniforme
  • Fundação | Uniforme
  • Geral

Se o dimensionamento for efetuado segundo a ACI 318 ou a CSA A23.3, só é possível uma distribuição constante.

No separador Colocação, pode definir em detalhe a disposição da armadura.

Colocação

O tipo descreve onde a armadura de punçoamento é colocada: No dimensionamento segundo a EN 1992, os estribos são dispostos nos cortes circulares 'Radial'. Se as verificações de punçoamento forem efetuadas segundo a ACI 318 e a CSA A23.3, os elementos de armadura são colocados 'Axial'.

Colocação

No separador Colocação, define como a armadura de punçoamento é disposta. As possibilidades de introdução estão ajustadas à especificação indicada na secção Categorias do separador 'Base'.

Constante (estribos)

Numa disposição constante, os estribos são distribuídos uniformemente nos cortes circulares individuais.

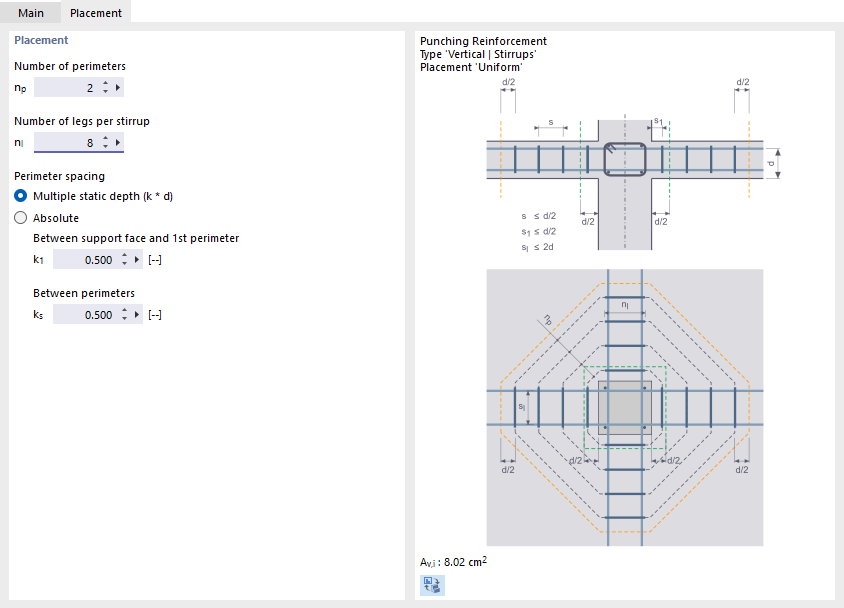

Armadura de punçoamento com distribuição constante

Defina o número de cortes circulares n_p e o número de pernas em cada corte circular n_l. Assim, em cada corte circular são colocados o mesmo número de estribos.

O espaçamento entre cortes circulares pode ser determinado automaticamente como 'Altura estática múltipla (k * d)' ou definido como 'Absoluto' com espaçamentos personalizados. Os parâmetros estão representados na figura da caixa de diálogo.

Diferente (estribos) / Geral (chumbadores)

No dimensionamento segundo a EN 1992, também pode dispor a armadura de punçoamento – estribos ou chumbadores de cabeça – de forma personalizada.

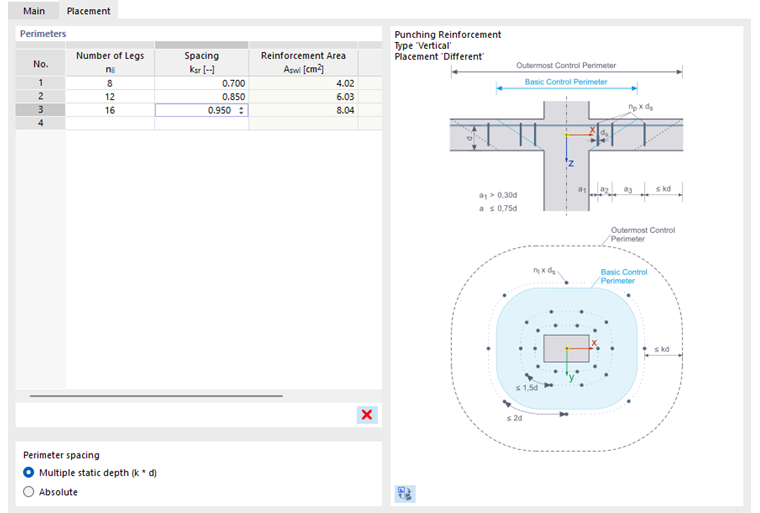

Armadura de punçoamento com distribuição diferente

Na tabela, defina o número de pernas ou número de chumbadores n_li e o espaçamento k_sr do corte circular. Cada linha descreve os parâmetros de um corte circular.

Laje/Fundação | Uniforme (chumbadores)

Numa disposição uniforme da armadura de punçoamento na laje ou na fundação, os chumbadores são distribuídos a intervalos iguais por corte circular.

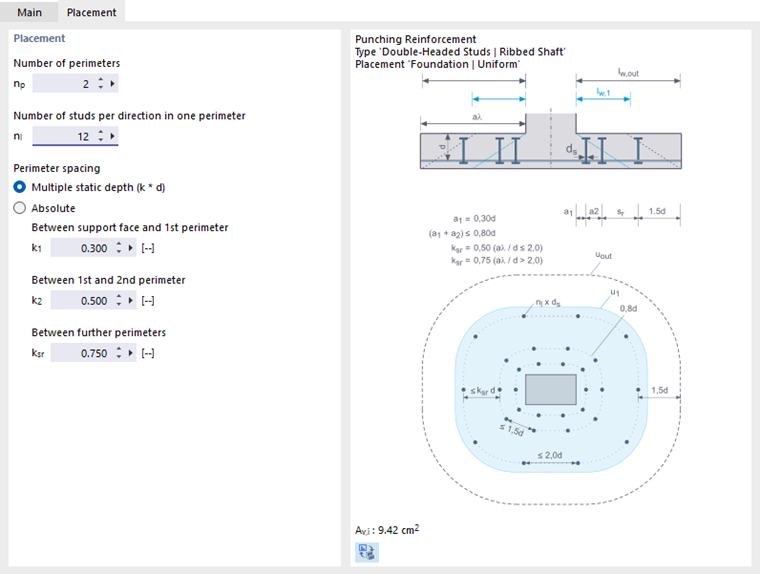

Armadura de pinos de cabeça com distribuição uniforme para fundação

Defina o número de cortes circulares n_p e o número de chumbadores n_l em cada corte circular. Assim, em cada corte circular são colocados o mesmo número de chumbadores.

O espaçamento entre cortes circulares pode ser determinado automaticamente como 'Altura estática múltipla (k * d)' ou definido como 'Absoluto' com espaçamentos personalizados. Os parâmetros estão representados na figura da caixa de diálogo.

Valores específicos do fabricante para chumbadores de cabeça

O dimensionamento dos nós de punçoamento com chumbadores de cabeça dupla baseia-se na regra técnica EOTA TR 060 [1]. Também os fabricantes de chumbadores de cabeça dupla ou de calhas de ancoragem se referem a esta norma de dimensionamento. Para a marcação CE, os produtos devem ser testados quanto à sua aptidão técnica e aprovados com um certificado ETA correspondente.

Para o dimensionamento no programa, necessita das aprovações ETA específicas do produto. Estas são, regra geral, disponibilizadas pelos fabricantes. Os valores nestas aprovações podem variar de fabricante para fabricante. Por isso, deve verificar se os parâmetros estão corretamente definidos na configuração de dimensionamento:

1. Abra a caixa de diálogo Editar configuração de capacidade resistente.
2. Mude para o separador Parâmetros normativos.
3. Desloque-se para a última categoria Resistência ao punçoamento - Chumbadores de cabeça - EOTA TR60

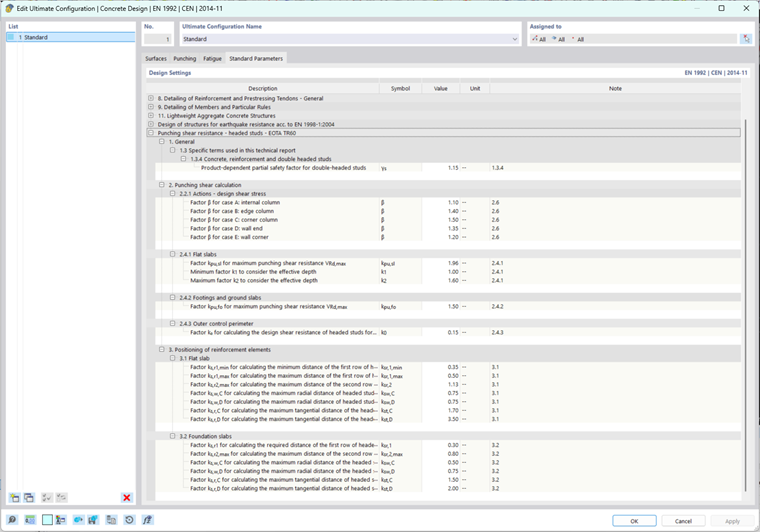

Verificar parâmetros para pinos de cabeça segundo EOTA TR 060
