Zbrojenie na przebicie

Za pomocą „zbrojeń na przebicie” określasz, w jaki sposób zbrojenie przeciw przebiciu jest wykonane w powierzchni. Parametry dla prętów okrężnych i odnóg należy rozumieć tak jak zbrojenie powierzchniowe jako typy, które następnie przypisujesz odpowiednim węzłom. Możliwości prowadzenia zbrojenia są dostosowane do normy projektowej.

Możliwości wprowadzania

W programie istnieje kilka możliwości wprowadzania zbrojeń na przebicie.

Menu kontekstowe Nawigatora

Kliknij w „Nawigator - Dane” w kategorii Zbrojenie pozycję Zbrojenia na przebicie prawym przyciskiem myszy. W menu kontekstowym wybierz następnie Nowe zbrojenie na przebicie.

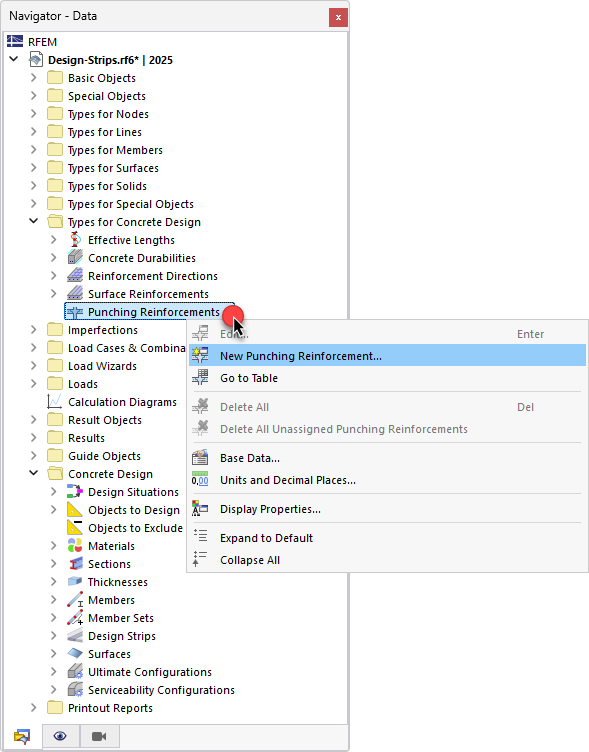

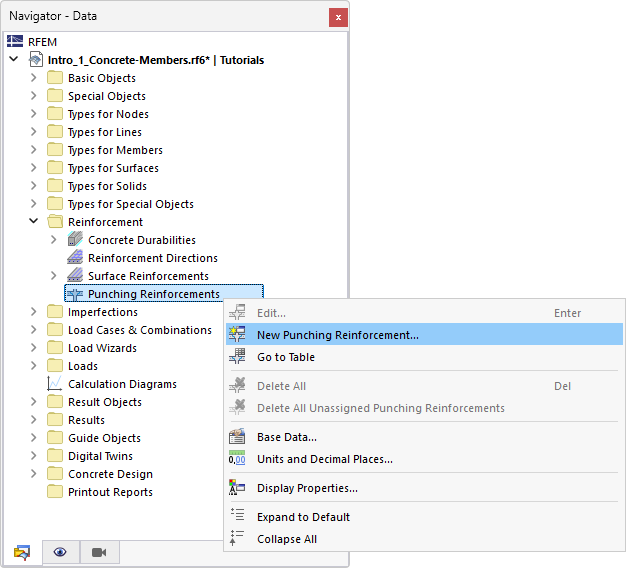

Definiowanie zbrojenia na przebicie za pomocą menu kontekstowego nawigatora

Tabela

W tabeli ustaw kategorię główną Struktura oraz kategorię podrzędną Zbrojenie. W arkuszu tabeli Zbrojenia na przebicie wykonaj podwójne kliknięcie w pustym wierszu.

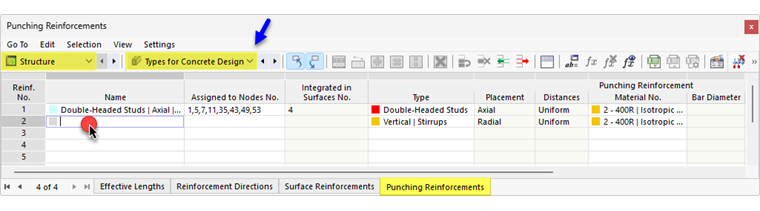

Definiowanie zbrojenia na przebicie w tabeli

Właściwość węzła

Możesz utworzyć nowe zbrojenie na przebicie bezpośrednio jako właściwość węzła. Otwórz okno dialogowe Edytuj węzeł. Zaznacz w sekcji „Właściwości do wymiarowania” pole wyboru Sprawdzenie na przebicie i przejdź następnie do zakładki Projektowanie betonu - węzły na przebicie.

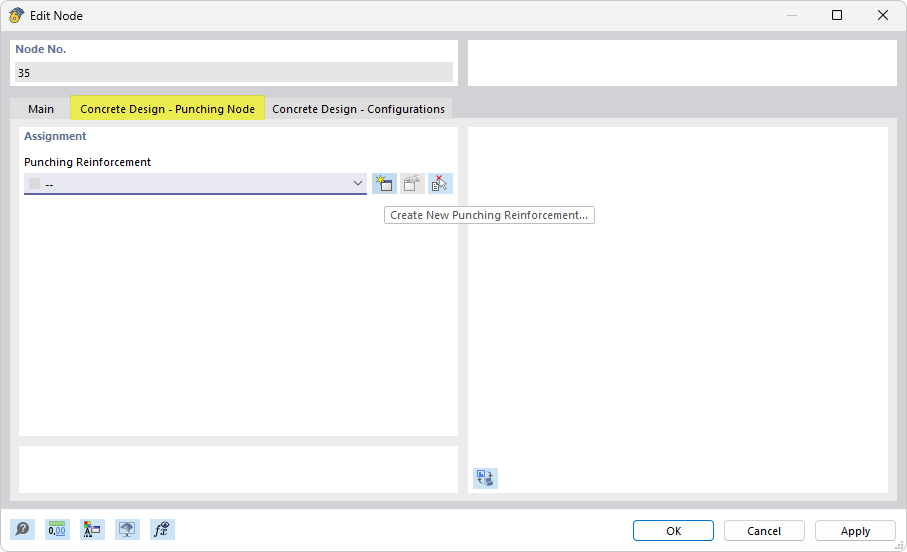

Definiowanie zbrojenia na przebicie w oknie dialogowym "Edytuj węzeł"

Podstawowe

W zakładce Podstawowe określasz podstawowe założenia dotyczące zbrojenia na przebicie.

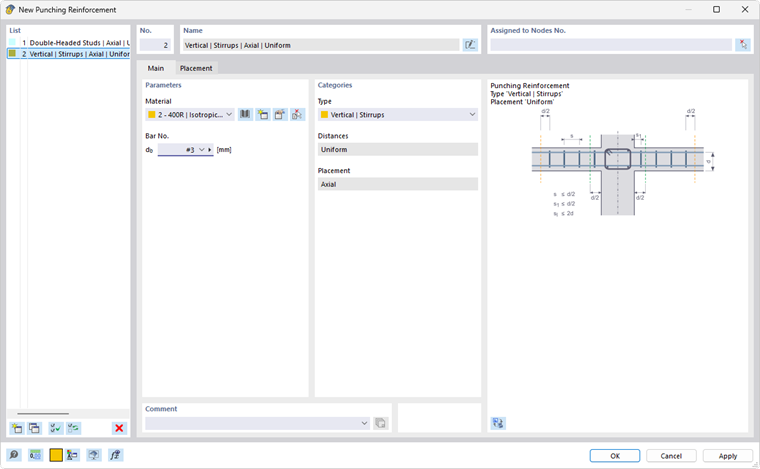

Nowe zbrojenie na przebicie | Podstawowe

Parametry

Materiał

Przypisz zbrojeniu na przebicie materiał. Jeśli odpowiednią stal zbrojeniową zdefiniowano już w modelu, będzie ona dostępna na liście do wyboru. W przeciwnym razie można za pomocą przycisku utworzyć nowy materiał, uzyskując dostęp do biblioteki materiałów w oknie dialogowym Nowy materiał. Biblioteka ta jest również bezpośrednio dostępna za pomocą przycisku . Ustawiony jest tam domyślnie typ materiału „Stal zbrojeniowa”.

Za pomocą przycisku można zmienić już przypisany materiał. Przycisk umożliwia graficzne przejęcie stali zbrojeniowej z innej powierzchni.

Średnica pręta

Określ średnicę d_s strzemion zbrojeniowych lub trzpieni z łbem. Na liście dostępnych jest kilka możliwości wyboru. Średnicę można jednak również zdefiniować indywidualnie.

Kategorie

Typ

Typ opisuje geometryczne położenie zbrojenia na przebicie. Dla wymiarowania według EN 1992 dostępne są następujące opcje:

• Pionowo (odnoga zbrojeniowa bez skośnego nachylenia)
• Podwójny trzpień z łbem | Żebrowany trzon (zgodnie z europejską wytyczną techniczną EOTA/ETA [1]), zobacz również Wartości producenta dla kołków z łbem)

Jeśli wymiarowanie jest prowadzone według ACI 318 i CSA A23.3, na liście dostępne są następujące możliwości wyboru:

• Pionowo | Strzemię
• Pionowo | Kilka odnóg
• Pionowo | Odnoga ścinana
• Podwójny trzpień z łbem
• Trzpień z łbem i szyną bazową

Typy są pokazane schematycznie na grafice dialogowej.

Rozstawy

Określ, w jaki sposób odnógi lub trzpienie z łbem zbrojenia na przebicie są rozmieszczone w prętach okrężnych. Dla wymiarowania według EN 1992 na liście dostępne są następujące możliwości wyboru:

• Pionowo:
  • Stały
  • Zmienny
• Podwójny trzpień z łbem:
  • Strop | Równomiernie
  • Fundament | Równomiernie
  • Ogólnie

Jeśli wymiarowanie jest prowadzone według ACI 318 lub CSA A23.3, możliwy jest tylko stały rozkład.

W zakładce Położenie można szczegółowo zdefiniować układ zbrojenia.

Położenie

Typ opisuje, gdzie układane jest zbrojenie na przebicie: Przy wymiarowaniu według EN 1992 strzemiona w prętach okrężnych są rozmieszczane „promieniowo”. Jeśli sprawdzenia na przebicie są wykonywane według ACI 318 i CSA A23.3, elementy zbrojeniowe są rozmieszczane „osiowo”.

Położenie

W zakładce Położenie określasz, w jaki sposób zbrojenie na przebicie jest ułożone. Możliwości wprowadzania są dostosowane do ustawienia w sekcji Kategorie zakładki „Podstawowe”.

Stały (strzemiona)

Przy stałym układzie strzemiona są rozmieszczane równomiernie w poszczególnych prętach okrężnych.

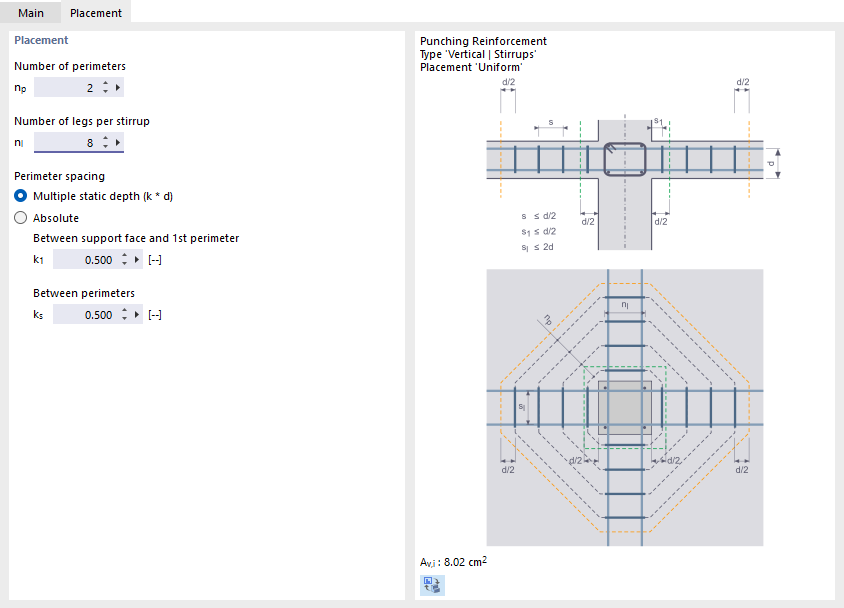

Zbrojenie na przebicie ze stałym rozstawem

Określ liczbę prętów okrężnych n_p oraz liczbę odnóg w każdym pręcie okrężnym n_l. Dzięki temu w każdym pręcie okrężnym układana jest taka sama liczba strzemion.

Rozstaw prętów okrężnych można określić automatycznie jako „Wielokrotność wysokości statycznej (k * d)” albo „Absolutnie” z rozstawami zdefiniowanymi przez użytkownika. Parametry są przedstawione na grafice dialogowej.

Zmienny (strzemiona) / Ogólnie (trzpienie)

Przy wymiarowaniu według EN 1992 można również rozmieszczać zbrojenie na przebicie – strzemiona lub trzpienie z łbem – według ustawień użytkownika.

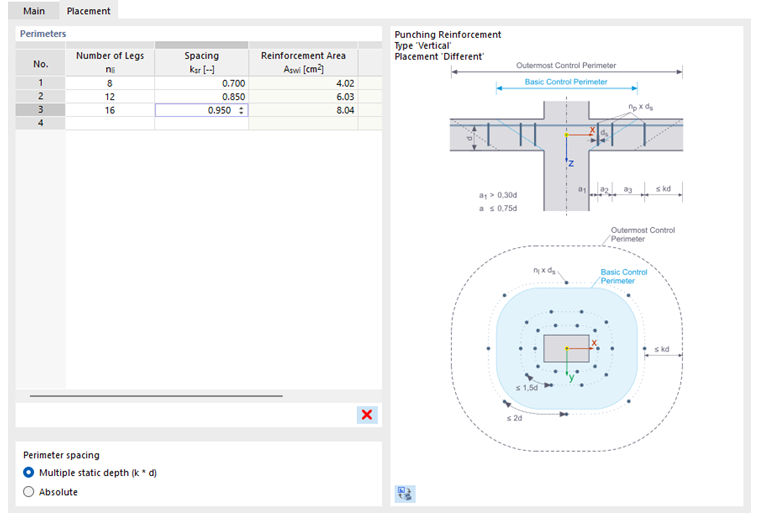

Zbrojenie na przebicie z różnym rozmieszczeniem

W tabeli określ liczbę odnóg lub liczbę trzpieni n_li oraz rozstaw k_sr pręta okrężnego. Każdy wiersz opisuje parametry jednego pręta okrężnego.

Strop/Fundament | Równomiernie (trzpienie)

Przy równomiernym układzie zbrojenia na przebicie w stropie lub fundamencie trzpienie są rozmieszczane w jednakowych odstępach w każdym pręcie okrężnym.

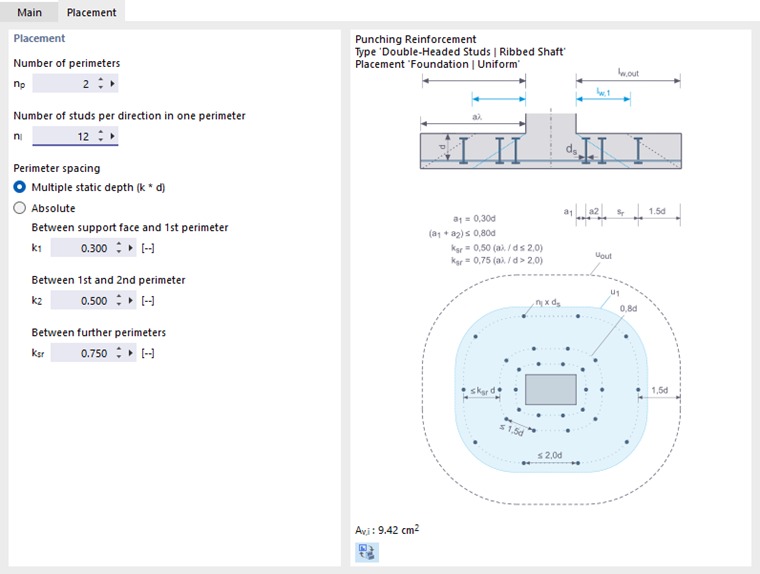

Zbrojenie złączami kołkowymi o równomiernym rozkładzie dla fundamentu

Określ liczbę prętów okrężnych n_p oraz liczbę trzpieni n_l w każdym pręcie okrężnym. Dzięki temu w każdym pręcie okrężnym układana jest taka sama liczba trzpieni.

Rozstaw prętów okrężnych można określić automatycznie jako „Wielokrotność wysokości statycznej (k * d)” albo „Absolutnie” z rozstawami zdefiniowanymi przez użytkownika. Parametry są przedstawione na grafice dialogowej.

Wartości producenta dla kołków z łbem

Projektowanie węzłów na przebicie z podwójnymi trzpieniami z łbem opiera się na regule technicznej EOTA TR 060 [1]. Również producenci podwójnych trzpieni z łbem lub listew kołkowych odnoszą się do tej normy projektowej. Do oznakowania CE produkty muszą zostać sprawdzone pod kątem przydatności technicznej i dopuszczone na podstawie odpowiedniego certyfikatu ETA.

Do projektowania w programie potrzebujesz aprobat ETA specyficznych dla danego produktu. Zazwyczaj są one udostępniane przez producentów. Wartości w tych aprobatamach mogą się różnić w zależności od producenta. Należy więc sprawdzić, czy parametry są prawidłowo zapisane w konfiguracji wymiarowania:

1. Otwórz okno dialogowe Edytuj konfigurację nośności.
2. Przejdź do zakładki Parametry normowe.
3. Przewiń do ostatniej kategorii Odporność na przebicie - kołki z łbem - EOTA TR60

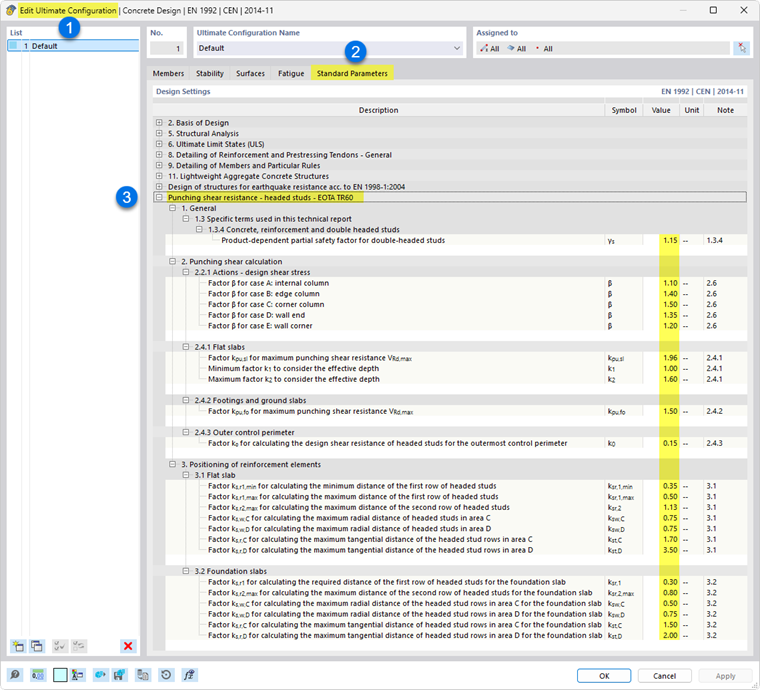

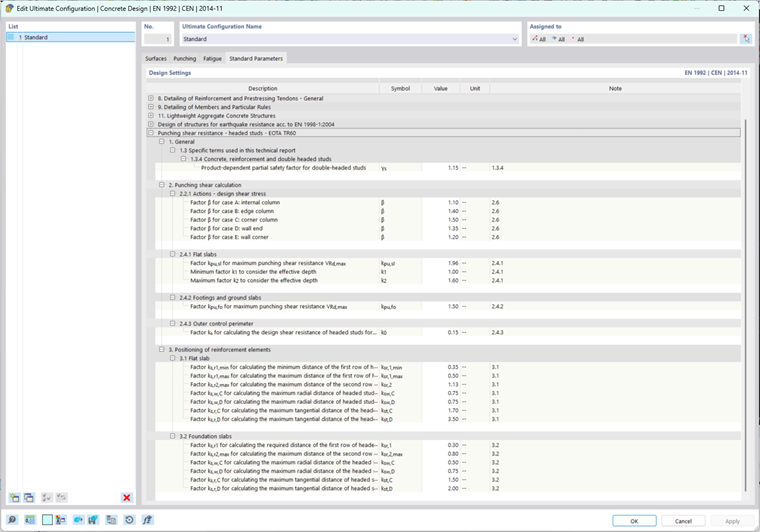

Sprawdź parametry trzpieni z łbem zgodnie z EOTA TR 060
