Výztuž proti protlačení

S pomocí 'průrazové výztuže' stanovíte, jak bude výztuž proti průrazu provedena v ploše. Parametry pro obvodové řezy a třmeny se stejně jako plošné výztuže chápou jako typy, které pak přidělíte odpovídajícím uzlům. Možnosti vedení výztuže jsou přizpůsobeny normě pro návrh.

Možnosti zadání

V programu existuje několik způsobů, jak lze průrazovou výztuž zadat.

Kontextové menu navigátoru

Klikněte v 'Navigátor - Data' v kategorii Výztuž na položku Průrazová výztuž pravým tlačítkem myši. V kontextovém menu pak vyberte Nová průrazová výztuž.

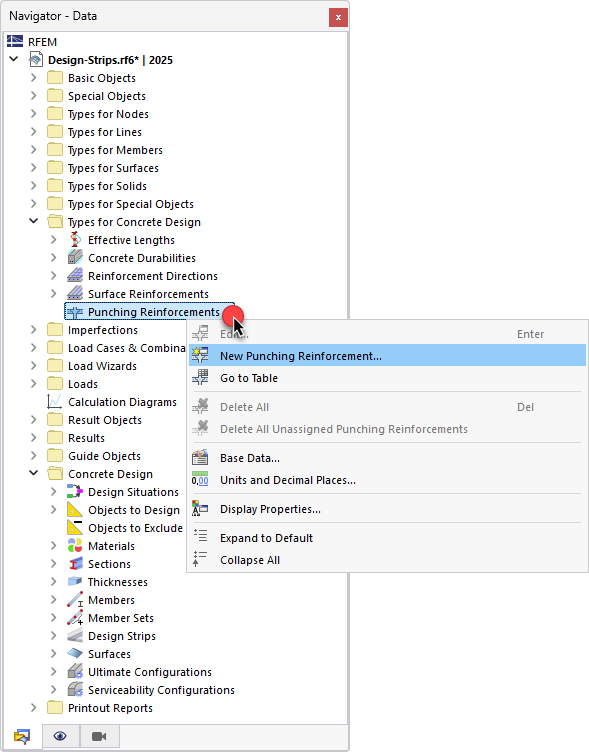

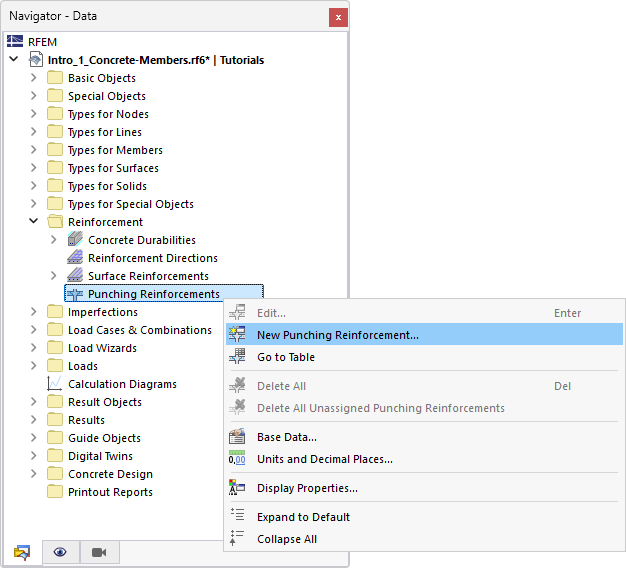

Definování smykové výztuže proti protlačení v místní nabídce navigátoru

Tabulka

Nastavte v tabulce hlavní kategorii Struktura a podkategorii Výztuž. V listu tablety Průrazová výztuž dvakrát klikněte do volného řádku.

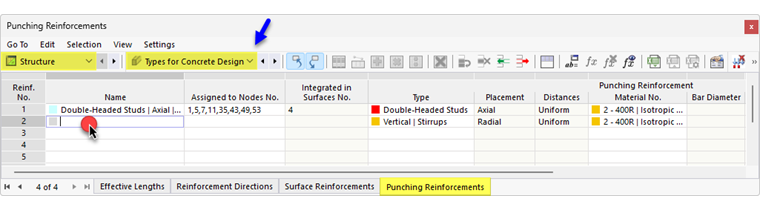

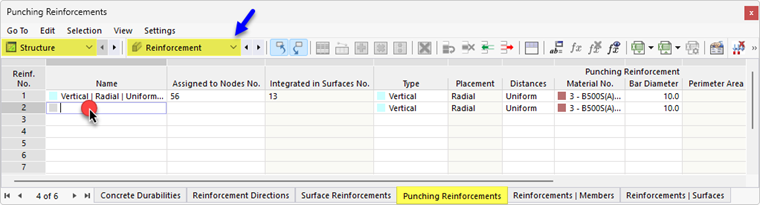

Definice výztuže proti protlačení pomocí tabulky

Vlastnost uzlu

Můžete vytvořit novou průrazovou výztuž přímo jako vlastnost uzlu. Otevřete dialog Upravit uzel. Zaškrtněte v části 'Vlastnosti návrhu' kontrolní pole Kontrola průrazu a přejděte na záložku Návrh betonu - Průrazové uzly.

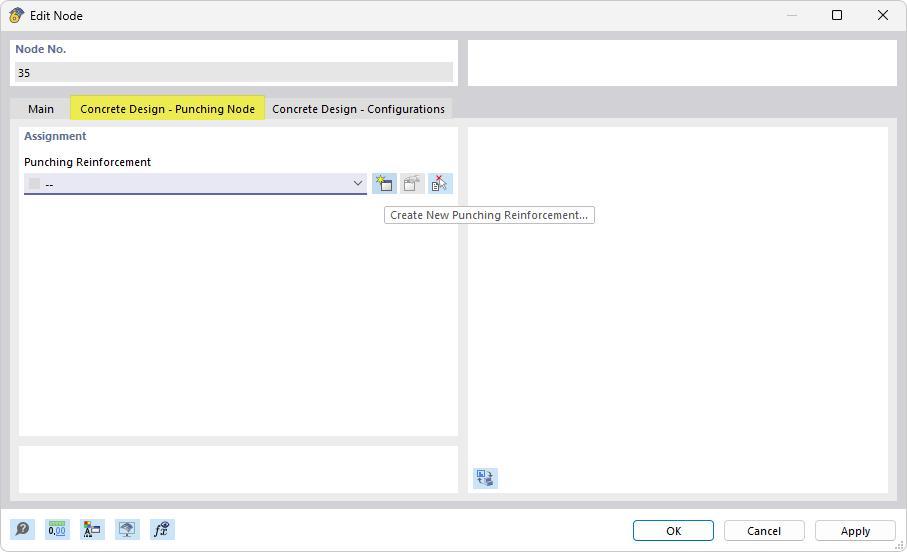

Definice výztuže proti protlačení v dialogu "Upravit uzel"

Základ

V záložce Základ stanovíte základní údaje pro průrazovou výztuž.

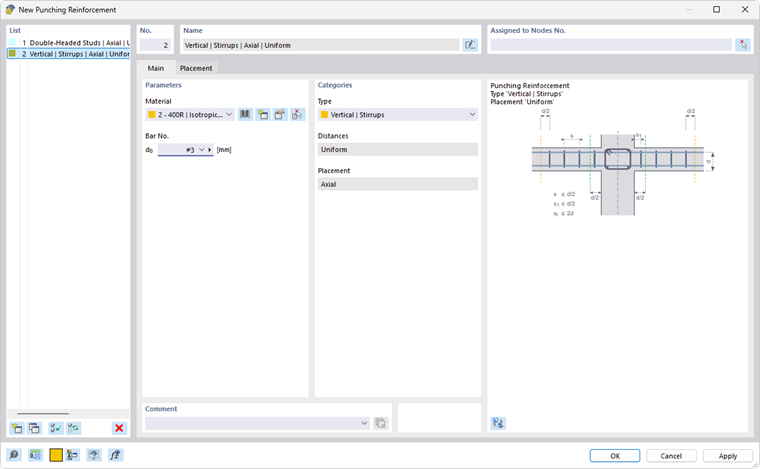

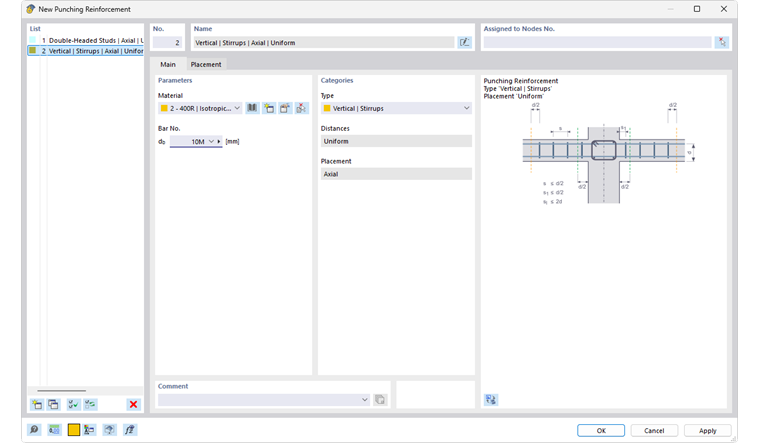

Nová smyková výztuž pro posouzení na protlačení | Základní

Parametry

Materiál

Přiřaďte průrazové výztuži materiál. Pokud máte již vhodnou betonářskou ocel definovanou v modelu, je dostupná v seznamu. Jinak můžete pomocí tlačítka vytvořit nový materiál přístupem k materiálové knihovně v dialogu Nový materiál . Tato knihovna je dostupná také přímo pomocí tlačítka . Typ materiálu 'Betonářská ocel' je přednastaven.

Pomocí tlačítka můžete změnit již přiřazený materiál. Tlačítkem máte možnost graficky převzít betonářskou ocel z jiné plochy.

Průměr prutu

Stanovte průměr d_s výztužných třmenů nebo hlavových svorníků. Na výběr je několik možností. Průměr můžete také zadat uživatelsky.

Kategorie

Typ

Typ popisuje geometrickou polohu průrazové výztuže. Pro návrh podle EN 1992 jsou k dispozici následující možnosti:

• Vertikální (výztužné třmeny bez šikmé náklonu)

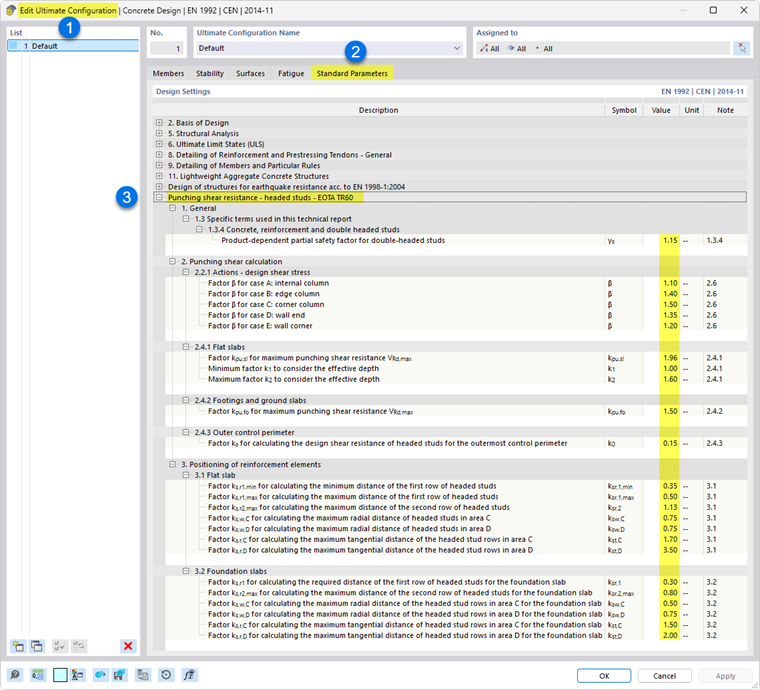

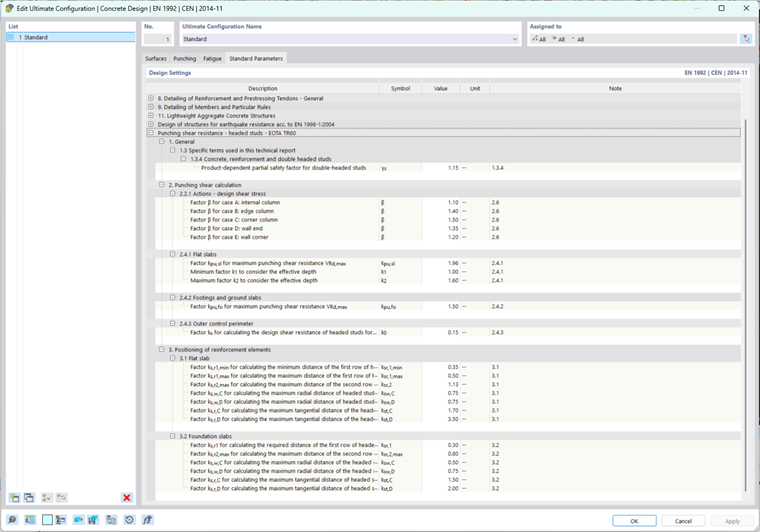

• Dvojité hlavové svorníky | Rýhovaný dřík (podle evropské technické směrnice EOTA/ETA – ve formě přípravy)
• Dvojité hlavové svorníky | Hladký dřík (podle evropské technické směrnice EOTA/ETA – ve formě přípravy)

Pro návrh podle ACI 318 a CSA A23.3 jsou v seznamu dostupné následující možnosti:

• Vertikální | Třmeny
• Vertikální | Více třmenů
• Vertikální | Třmeny pro smyk
• Dvojité hlavové svorníky
• Hlavové svorníky se základovou lištou

Typy jsou vždy v grafice dialogu načrtnuty.

Vzdálenosti

Stanovte, jak budou třmeny nebo hlavové svorníky průrazové výztuže rozloženy v obvodových řezech. Pro návrh podle EN 1992 jsou v seznamu dostupné následující možnosti:

• Vertikální:
  • Konstantní
  • Odlišné

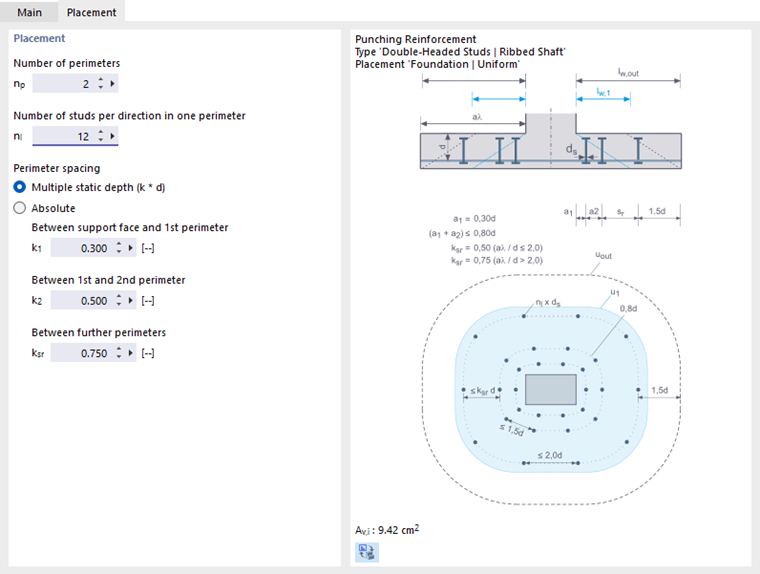

• Dvojité hlavové svorníky (ve formě přípravy):
  • Strop | Rovnoměrné
  • Základ | Rovnoměrné
  • Všeobecné

Pro návrh podle ACI 318 či CSA A23.3 je možná pouze konstantní distribuce.

Ve záložce Umístění můžete přesně definovat uspořádání výztuže.

Umístění

Typ popisuje, kde je průrazová výztuž uložena: Pro návrh podle EN 1992 se třmeny v obvodových řezech rozmístí 'Radiálně'. Pokud se průrazové kontroly provádějí podle ACI 318 a CSA A23.3, jsou výztužné prvky umístěny 'Axiálně'.

Umístění

V záložce Umístění určíte, jak je průrazová výztuž položena. Možnosti zadání jsou přizpůsobeny požadavkům v oddíle Kategorie záložky 'Základ'.

Konstantní

Při konstantním uspořádání je průrazová výztuž rovnoměrně rozložena v jednotlivých obvodových řezech.

Výztuž proti protlačení s konstantním rozložením

Stanovte Počet obvodových řezů n_p a Počet třmenů v každém obvodovém řezu n_l. Tímto způsobem jsou v každém obvodovém řezu rozmístěny stejné množství třmenů.

Vzdálenost obvodového řezu může být určena buď automaticky jako 'Vícenásobná statická výška (k * d)' nebo 'Absolutně' s uživatelsky definovanými vzdálenostmi. Parametry jsou znázorněny v grafice dialogu.

Odlišné

Pro návrh podle EN 1992 může být průrazová výztuž uživatelsky uspořádána.

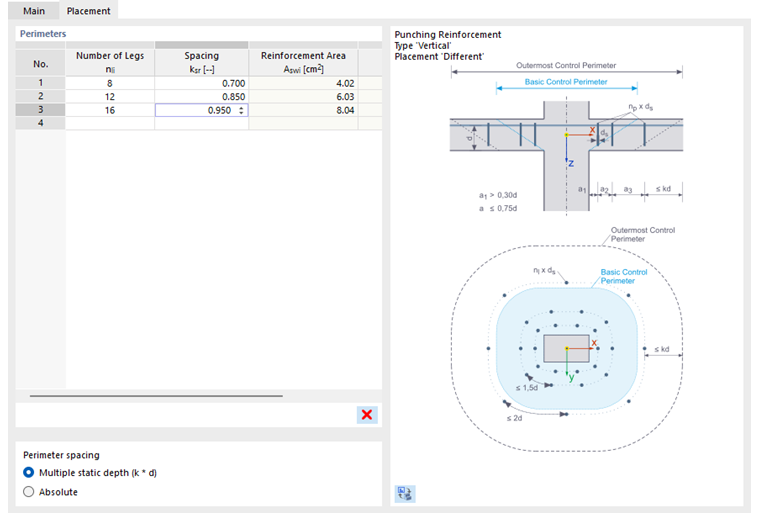

Výztuž proti protlačení s konstantním rozložením

V tabulce určíte Počet třmenů n_l a Vzdálenost k_sr obvodového řezu. Každý řádek popisuje parametry jednoho obvodového řezu.

Pokud ve spodní části změníte Vzdálenost obvodového řezu na 'Absolutní', můžete vzdálenosti mezi obvodovými řezy s_r popsat pomocí délkových údajů.
