Armado de punzonamiento

Con las 'armaduras de punzonamiento' define cómo se dispone la armadura contra punzonamiento en una superficie. Los parámetros para los cortes circulares y las ramas deben entenderse, al igual que las armaduras de superficie, como tipos que luego se asignan a los nudos correspondientes. Las posibilidades para la disposición de la armadura están adaptadas a la norma de dimensionamiento.

Posibilidades de entrada

En el programa existen varias posibilidades para introducir armaduras de punzonamiento.

Menú contextual del navegador

Haga clic con el botón derecho en el 'Navegador - Datos', en la categoría Armadura, sobre la entrada Armaduras de punzonamiento. En el menú contextual, seleccione entonces Nueva armadura de punzonamiento.

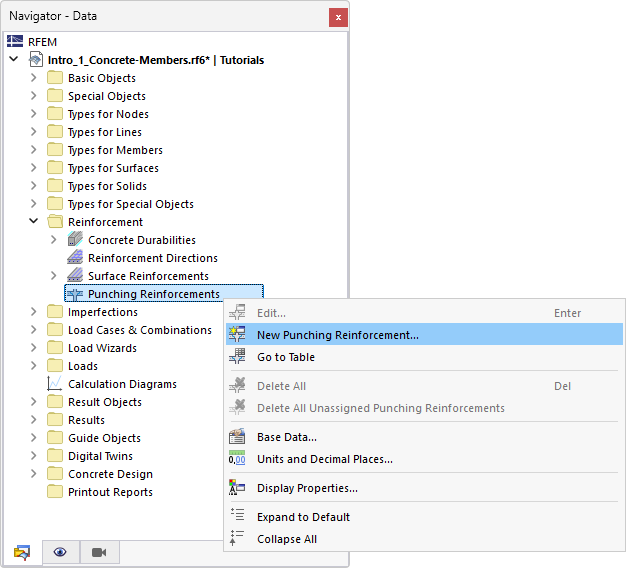

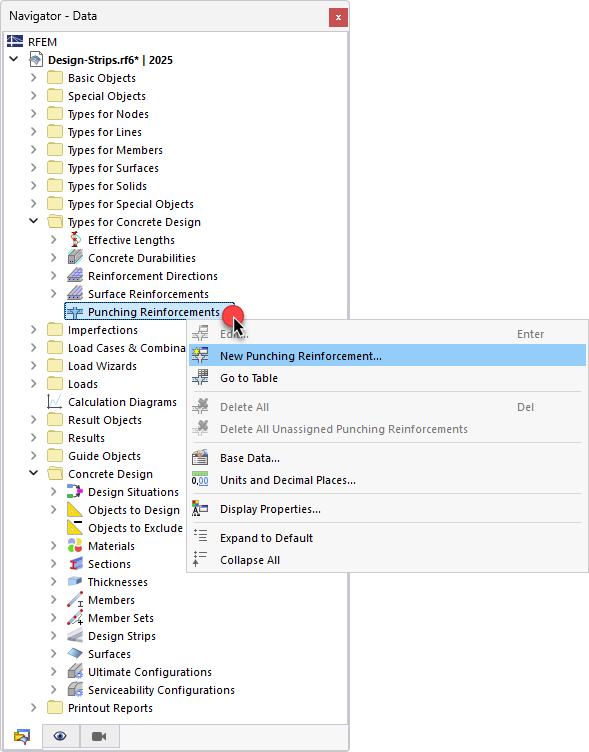

Definición de armadura de punzonamiento mediante el menú contextual del navegador

Tabla

En la tabla, establezca la categoría principal Estructura y la subcategoría Armadura. En la hoja de tabla Armaduras de punzonamiento, haga doble clic en una fila vacía.

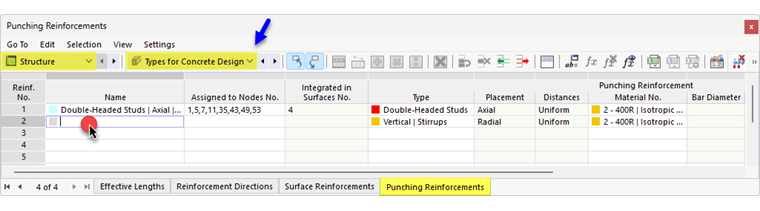

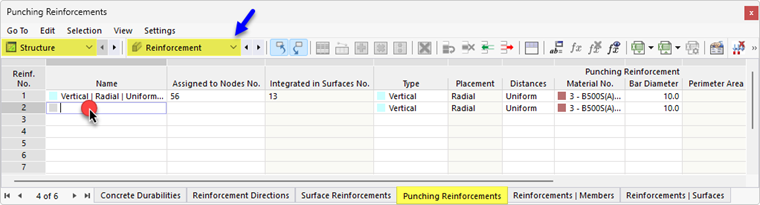

Definición de armadura de punzonamiento a través de tablas

Propiedad del nudo

Puede crear una nueva armadura de punzonamiento directamente como propiedad de un nudo. Abra el diálogo Editar nudo. Active la casilla Comprobación de punzonamiento en el apartado 'Propiedades de dimensionamiento' y, a continuación, cambie a la pestaña Dimensionamiento de hormigón - Nudos de punzonamiento.

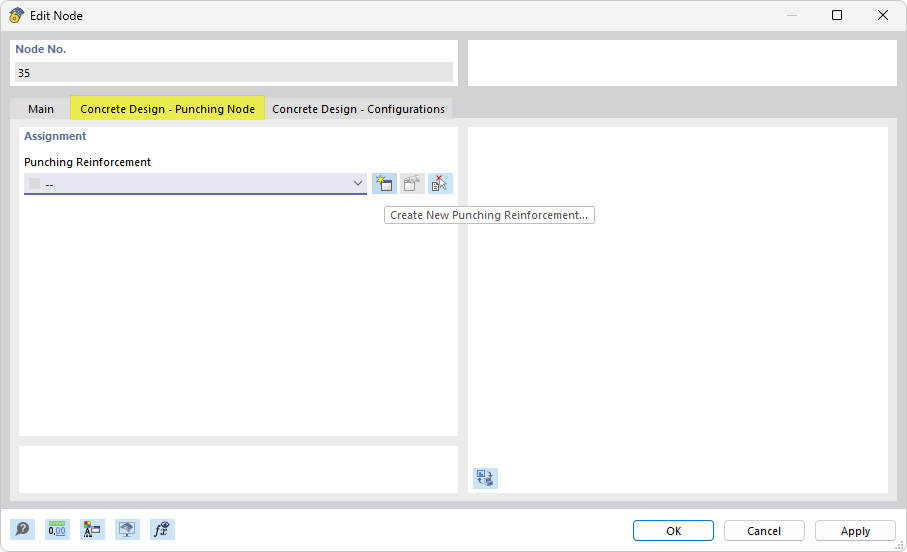

Definición de armadura de punzonamiento en el diálogo "Editar nudo"

Base

En la pestaña Base se definen los parámetros fundamentales de la armadura de punzonamiento.

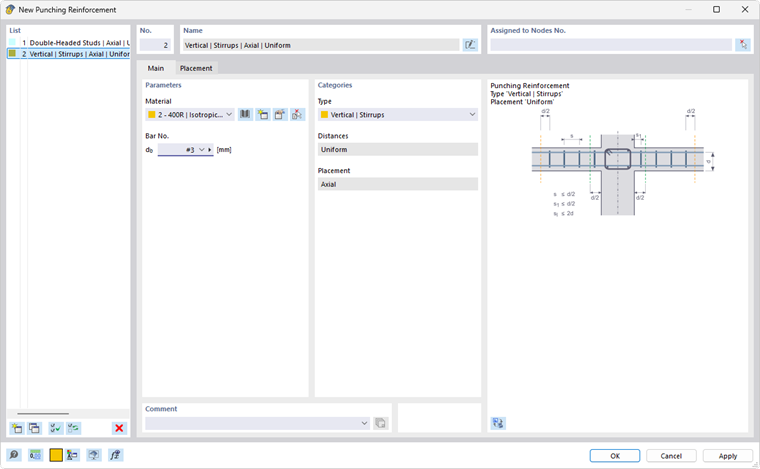

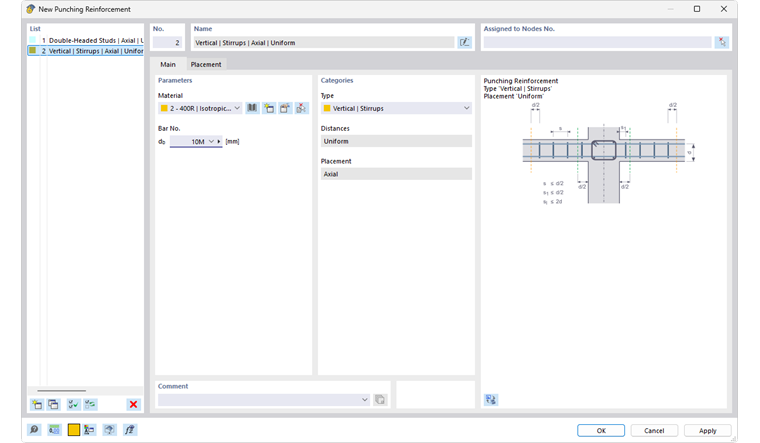

Nueva armadura a punzonamiento | Datos básicos

Parámetros

Material

Asigne un material a la armadura de punzonamiento. Si ya ha definido en el modelo el acero para hormigón adecuado, este estará disponible en la lista para su selección. En caso contrario, puede crear un nuevo material mediante el botón , accediendo a la biblioteca de materiales en el diálogo Nuevo material. Esta biblioteca también está accesible directamente mediante el botón . Allí, el tipo de material 'Acero para hormigón' está predefinido.

Mediante el botón puede modificar un material ya asignado. Con el botón tiene la posibilidad de tomar gráficamente un acero para hormigón de otra superficie.

Diámetro de barra

Defina el diámetro d_s de los cercos de armadura o de los pernos con cabeza. En la lista hay algunas opciones disponibles. No obstante, también puede especificar el diámetro de forma personalizada.

Categorías

Tipo

El tipo describe la posición geométrica de la armadura de punzonamiento. Para el dimensionamiento según EN 1992 están disponibles las siguientes opciones:

• Vertical (ramas de armadura sin inclinación oblicua)
• Pernos dobles con cabeza | Vástago nervado (según la directriz técnica europea EOTA/ETA [1]), véase también Valores específicos del fabricante para conectores de pernos con cabeza)

Si el dimensionamiento se realiza según ACI 318 y CSA A23.3, en la lista están disponibles las siguientes opciones:

• Vertical | Cercos
• Vertical | Varias ramas
• Vertical | Ramas de cortante
• Pernos dobles con cabeza
• Pernos con cabeza con carril base

Los tipos se muestran esquemáticamente en la gráfica del diálogo.

Distancias

Defina cómo se distribuyen las ramas o los pernos con cabeza de la armadura de punzonamiento en los cortes circulares. Para el dimensionamiento según EN 1992, en la lista están disponibles las siguientes opciones:

• Vertical:
  • Constante
  • Diferente
• Pernos dobles con cabeza:
  • Forjado | Uniforme
  • Cimentación | Uniforme
  • General

Si el dimensionamiento se realiza según ACI 318 o CSA A23.3, solo es posible una distribución constante.

En la pestaña Colocación puede definir en detalle la disposición de la armadura.

Colocación

El tipo describe dónde se coloca la armadura de punzonamiento: En el dimensionamiento según EN 1992, los cercos se disponen 'radialmente' en los cortes circulares. Si las comprobaciones de punzonamiento se realizan según ACI 318 y CSA A23.3, los elementos de armadura se colocan 'axialmente'.

Colocación

En la pestaña Colocación se define cómo se dispone la armadura de punzonamiento. Las posibilidades de entrada están adaptadas a la especificación del apartado Categorías de la pestaña 'Base'.

Constante (cercos)

Con una disposición constante, los cercos se distribuyen uniformemente en los distintos cortes circulares.

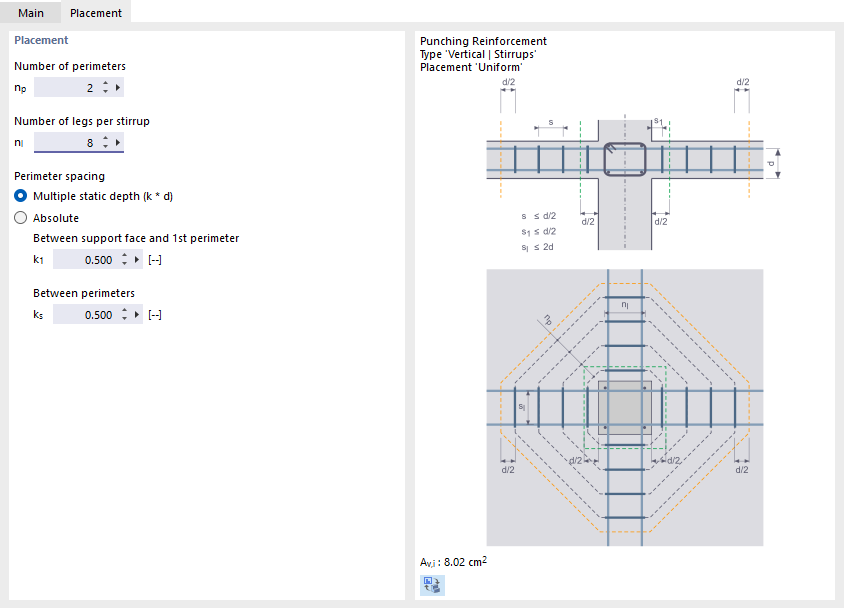

Armadura de punzonamiento con distribución constante

Defina el número de cortes circulares n_p y el número de ramas en cada corte circular n_l. Con ello, en cada corte circular se disponen la misma cantidad de cercos.

La distancia entre cortes circulares puede determinarse automáticamente como 'Múltiplo de la altura estática (k * d)' o definirse como 'Absoluta' con distancias personalizadas. Los parámetros se muestran en la gráfica del diálogo.

Diferente (cercos) / General (pernos)

Para el dimensionamiento según EN 1992, también puede disponer la armadura de punzonamiento – cercos o pernos con cabeza – de forma personalizada.

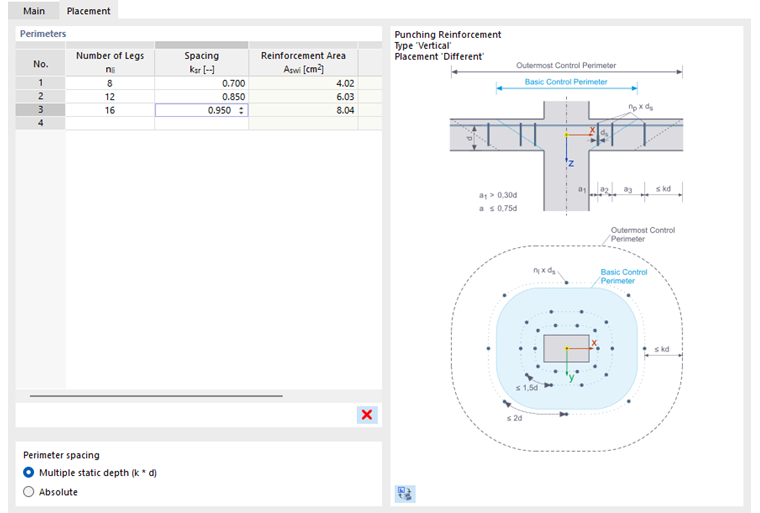

Armadura de punzonamiento con distribución diferente

Defina en la tabla el número de ramas o el número de pernos n_li y la distancia k_sr del corte circular. Cada fila describe los parámetros de un corte circular.

Forjado/Cimentación | Uniforme (pernos)

En una disposición uniforme de la armadura de punzonamiento en el forjado o en la cimentación, los pernos se distribuyen a distancias iguales por cada corte circular.

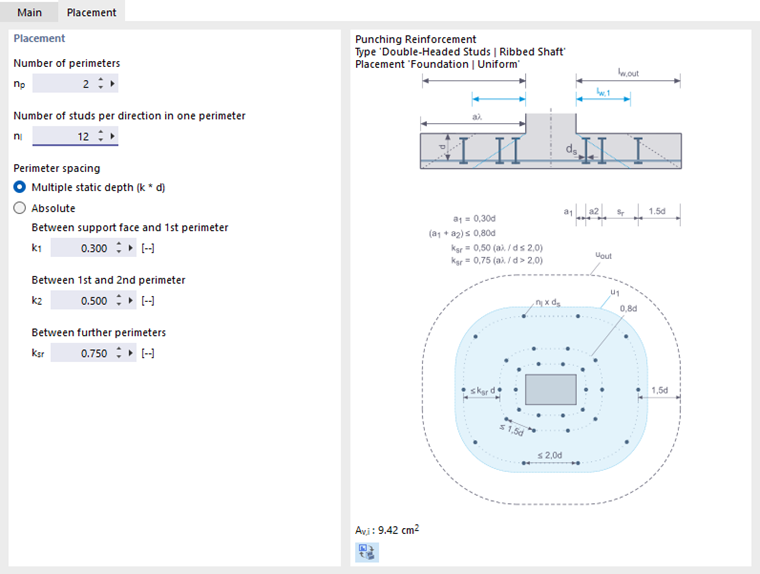

Armado con pernos con cabeza con distribución uniforme para cimentación

Defina el número de cortes circulares n_p y el número de pernos n_l en cada corte circular. Con ello, en cada corte circular se disponen la misma cantidad de pernos.

La distancia entre cortes circulares puede determinarse automáticamente como 'Múltiplo de la altura estática (k * d)' o definirse como 'Absoluta' con distancias personalizadas. Los parámetros se muestran en la gráfica del diálogo.

Valores específicos del fabricante para conectores de pernos con cabeza

El dimensionamiento de los nudos de punzonamiento con pernos dobles con cabeza se basa en la norma técnica EOTA TR 060 [1]. También los fabricantes de pernos dobles con cabeza o de carriles de conectores se basan en esta norma de dimensionamiento. Para el marcado CE, los productos deben someterse a ensayos para comprobar su idoneidad técnica y estar autorizados con el correspondiente certificado ETA.

Para el dimensionamiento en el programa, necesita las aprobaciones ETA específicas del producto. Normalmente, estas las proporcionan los fabricantes. Los valores de estas aprobaciones pueden variar de un fabricante a otro. Por ello, debería comprobar si los parámetros están almacenados correctamente en la configuración de dimensionamiento:

1. Abra el diálogo Editar configuración de la capacidad resistente.
2. Cambie a la pestaña Parámetros de norma.
3. Desplácese hasta la última categoría Resistencia al punzonamiento - pernos con cabeza - EOTA TR60

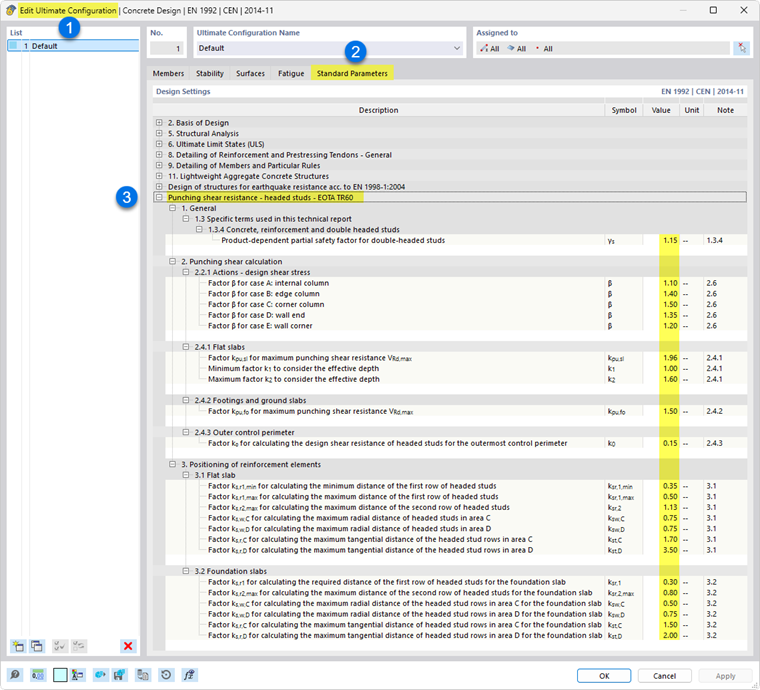

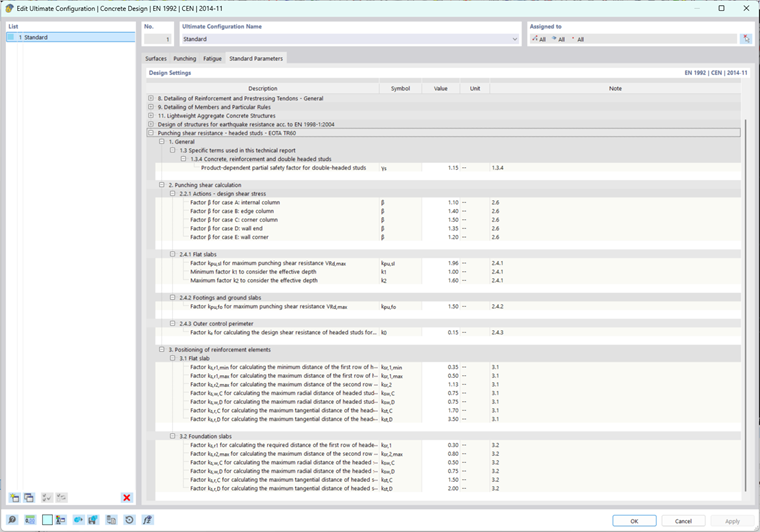

Comprobar parámetros para pernos de cabeza según EOTA TR 060
