Armatura a punzonamento

Mit le 'armature a punzonamento' definite come l'armatura contro il punzonamento viene realizzata in una superficie. I parametri per i tondini piegati ad anello e i rami sono da intendersi, come le armature di superficie, come tipi che poi assegnate ai nodi corrispondenti. Le possibilità per la disposizione dell'armatura sono adattate alla norma di progetto.

Possibilità di inserimento

Nel programma esistono diverse possibilità per inserire le armature a punzonamento.

Menu contestuale del Navigator

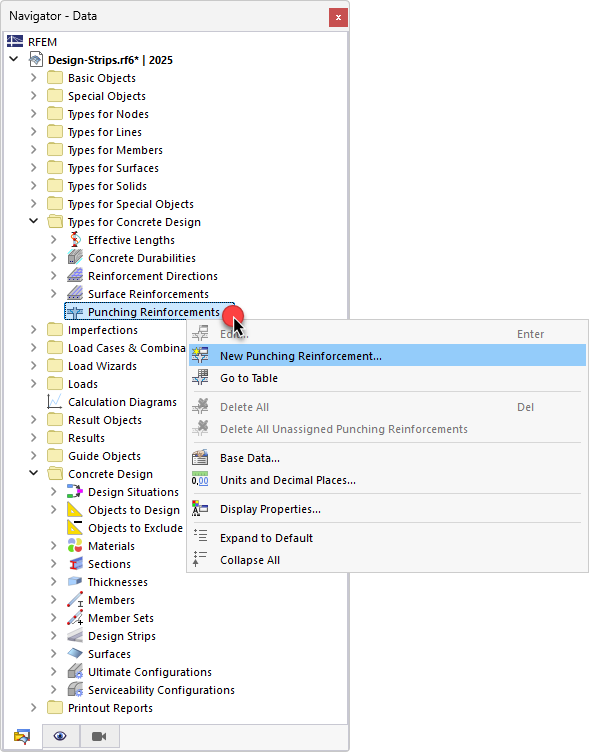

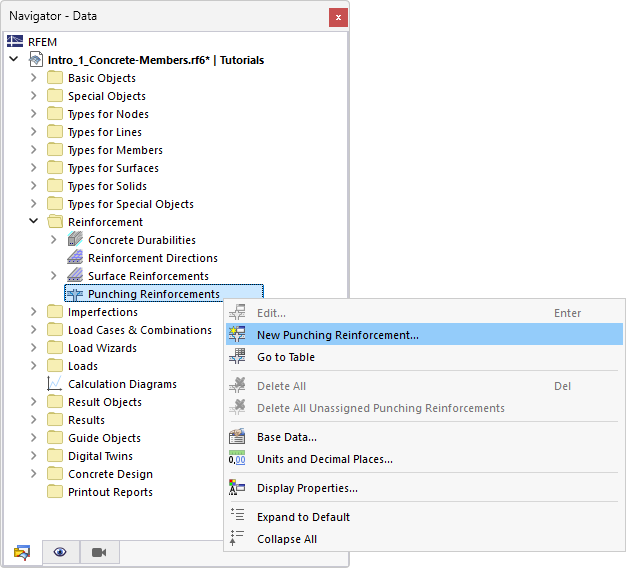

Nel Navigator - Dati, nella categoria Armatura, fate clic con il tasto destro sulla voce Armature a punzonamento. Nel menu contestuale selezionate quindi Nuova armatura a punzonamento.

Tabella

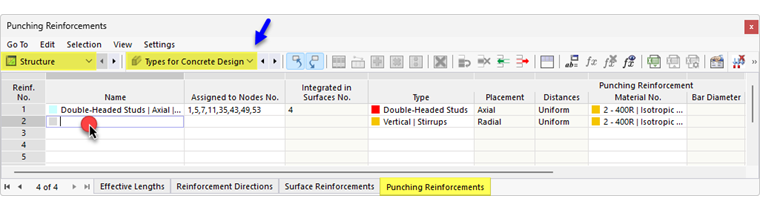

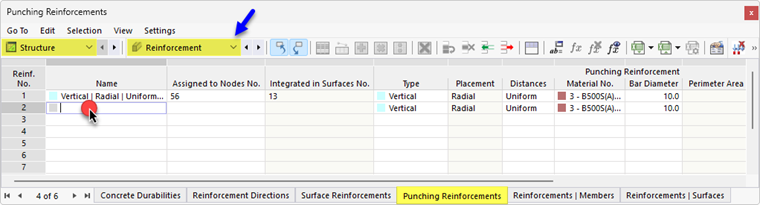

Nella tabella impostate la categoria principale Struttura e la sottocategoria Armatura. Nel foglio tabellare Armature a punzonamento eseguite un doppio clic in una riga libera.

Proprietà del nodo

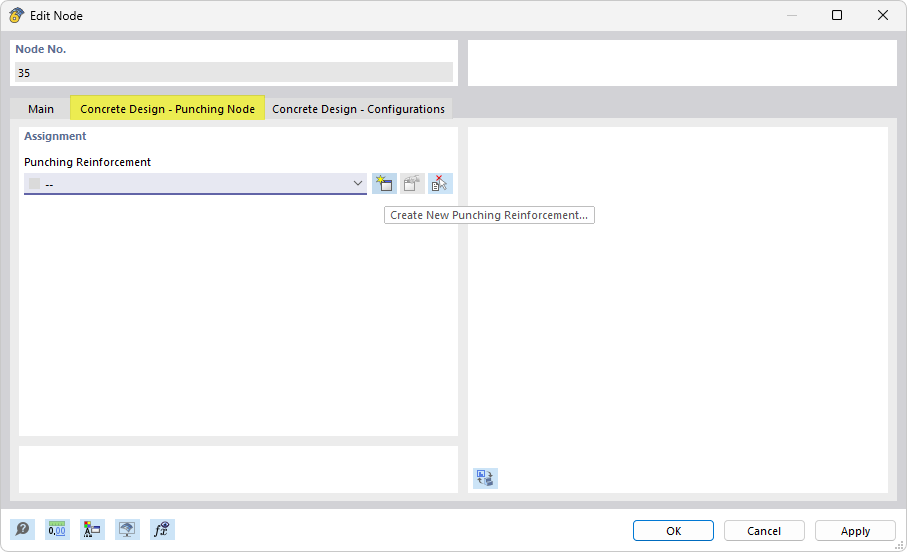

Potete creare una nuova armatura a punzonamento direttamente come proprietà di un nodo. Aprite la finestra di dialogo Modifica nodo. Nella sezione 'Proprietà di progetto' selezionate la casella di controllo Verifica a punzonamento e passate quindi alla scheda Progettazione calcestruzzo - Nodi a punzonamento.

Base

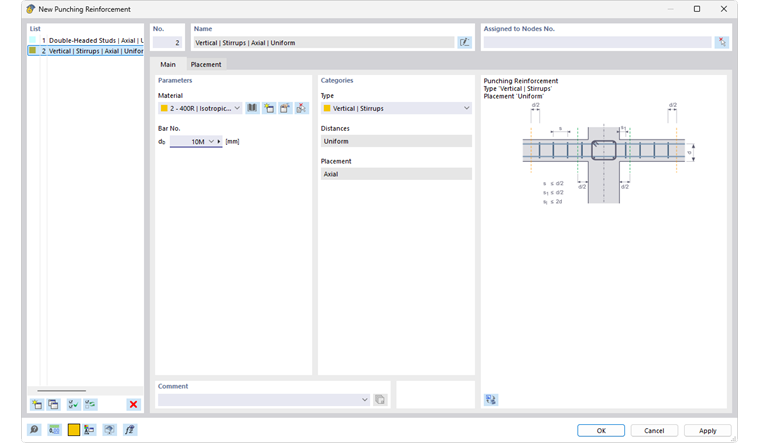

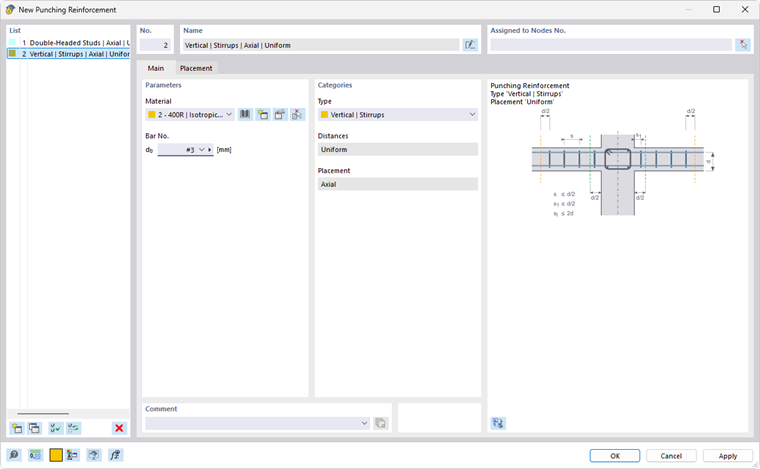

Nella scheda Base definite le impostazioni fondamentali per l'armatura a punzonamento.

Parametri

Materiale

Assegnate un materiale all'armatura a punzonamento. Se l'acciaio per calcestruzzo adatto è già stato definito nel modello, esso è disponibile nell'elenco per la selezione. In caso contrario, potete creare un nuovo materiale tramite il pulsante Creare nuovo materiale accedendo alla libreria dei materiali nella finestra di dialogo Nuovo materiale. Questa libreria è accessibile anche direttamente tramite il pulsante libreria . Lì il tipo di materiale 'Acciaio per calcestruzzo' è preselezionato.

Tramite il pulsante Material für Flächenbewehrung bearbeiten... potete modificare un materiale già assegnato. Con il pulsante Material von Objekt in Grafik übernehmen... avete la possibilità di rilevare graficamente un acciaio per calcestruzzo da un'altra superficie.

Diametro barra

Definite il diametro ds delle staffe di armatura o dei pioli a testa. Nell'elenco sono disponibili alcune opzioni tra cui scegliere. Potete tuttavia impostare il diametro anche in modo personalizzato.

Categorie

Tipo

Il tipo descrive la posizione geometrica dell'armatura a punzonamento. Per il progetto secondo EN 1992 sono disponibili le seguenti opzioni:

Se il progetto viene eseguito secondo ACI 318 e CSA A23.3, nell'elenco sono disponibili le seguenti opzioni:

  • Verticale | Staffa
  • Verticale | Più rami
  • Verticale | Rami a taglio
  • Piolo a doppia testa
  • Piolo a testa con guida di base

I tipi sono illustrati nello schizzo grafico della finestra di dialogo.

Distanze

Definite come i rami o i pioli a testa dell'armatura a punzonamento sono distribuiti nei tondini ad anello. Per il progetto secondo EN 1992 sono disponibili le seguenti opzioni:

  • Verticale:
    • Costante
    • Variabile
  • Piolo a doppia testa:
    • Soletta | Uniforme
    • Fondazione | Uniforme
    • Generale

Se il progetto viene eseguito secondo ACI 318 o CSA A23.3, è possibile solo una distribuzione costante.

Nella scheda Posizionamento potete definire in dettaglio la disposizione dell'armatura.

Posizionamento

Il tipo descrive dove viene inserita l'armatura a punzonamento: Nel progetto secondo EN 1992 le staffe sono disposte nei tondini ad anello in modo 'radiale'. Se le verifiche a punzonamento sono eseguite secondo ACI 318 e CSA A23.3, gli elementi di armatura sono posizionati in modo 'assiale'.

Posizionamento

Nella scheda Posizionamento definite come è disposta l'armatura a punzonamento. Le possibilità di inserimento sono adattate alla specifica indicazione nella sezione Categorie della scheda 'Base'.

Costante (staffe)

Con una disposizione costante, le staffe sono distribuite uniformemente nei singoli tondini ad anello.

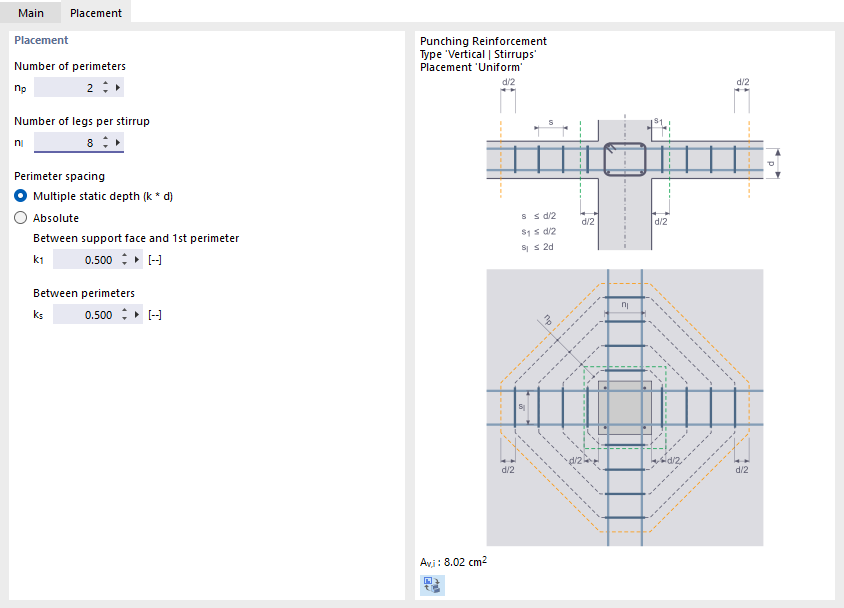

Definite il numero di tondini ad anello np e il numero di rami in ogni tondino ad anello nl. In questo modo, in ciascun tondino ad anello vengono disposte lo stesso numero di staffe.

La distanza tra i tondini ad anello può essere determinata automaticamente come 'Multiplo dell'altezza statica (k * d)' oppure definita come 'Assoluta' con distanze personalizzate. I parametri sono illustrati nel grafico della finestra di dialogo.

Variabile (staffe) / Generale (pioli)

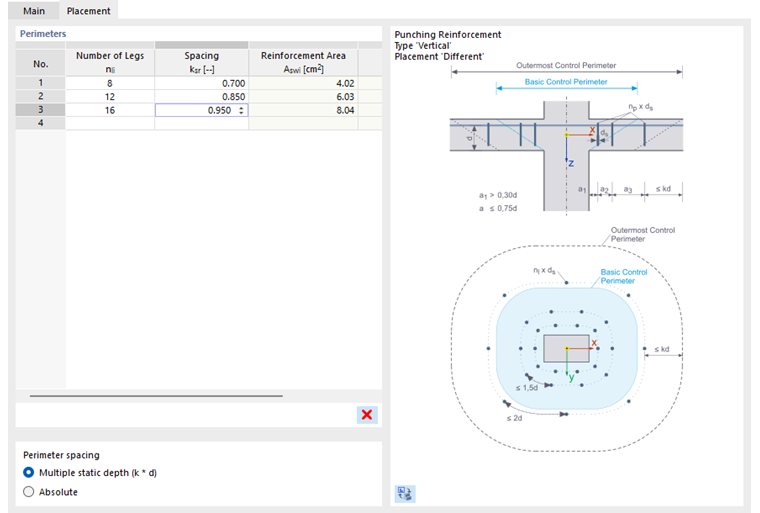

Nel progetto secondo EN 1992 potete disporre l'armatura a punzonamento – staffe o pioli a testa – anche in modo personalizzato.

Nella tabella definite il numero di rami ovvero il numero di pioli nli e la distanza ksr del tondino ad anello. Ogni riga descrive i parametri di un tondino ad anello.

Suggerimento

Se nella sezione inferiore modificate la distanza tra i tondini ad anello in 'Assoluta', potete descrivere le distanze tra i tondini ad anello sr tramite valori di lunghezza.

Soletta/Fondazione | Uniforme (pioli)

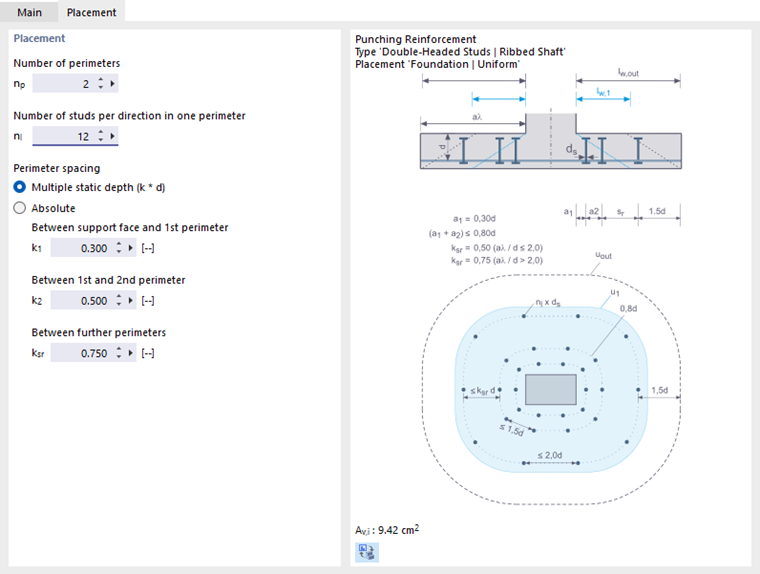

Con una disposizione uniforme dell'armatura a punzonamento nella soletta o nella fondazione, i pioli sono distribuiti a distanze uguali per ciascun tondino ad anello.

Definite il numero di tondini ad anello np e il numero di pioli nl in ciascun tondino ad anello. In questo modo, in ciascun tondino ad anello vengono disposti lo stesso numero di pioli.

La distanza tra i tondini ad anello può essere determinata automaticamente come 'Multiplo dell'altezza statica (k * d)' oppure definita come 'Assoluta' con distanze personalizzate. I parametri sono illustrati nel grafico della finestra di dialogo.

Informazione

Per la disposizione dei pioli a testa nelle solette e nelle fondazioni valgono regole costruttive differenti. Esse sono illustrate nel grafico della finestra di dialogo.

Valori specifici del produttore per pioli a testa

Il progetto dei nodi a punzonamento con pioli a doppia testa si basa sulla regola tecnica EOTA TR 060 [1]. Anche i produttori di pioli a doppia testa o di binari di ancoraggio fanno riferimento a questa norma di progetto. Per la marcatura CE i prodotti devono essere verificati per la loro idoneità tecnica e approvati con un corrispondente certificato ETA.

Per il progetto nel programma sono necessarie le omologazioni ETA specifiche del prodotto. Queste vengono solitamente messe a disposizione dai produttori. I valori contenuti in tali omologazioni possono differire da produttore a produttore. Dovreste quindi verificare che i parametri siano correttamente memorizzati nella configurazione di progetto:

  1. Richiamate la finestra di dialogo Modifica configurazione di progetto.
  2. Passate alla scheda Parametri normativi.

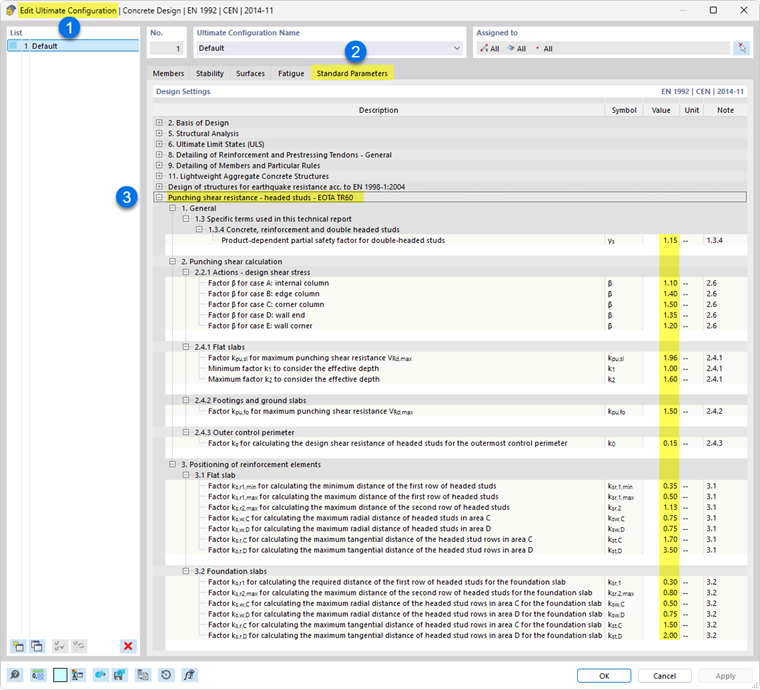

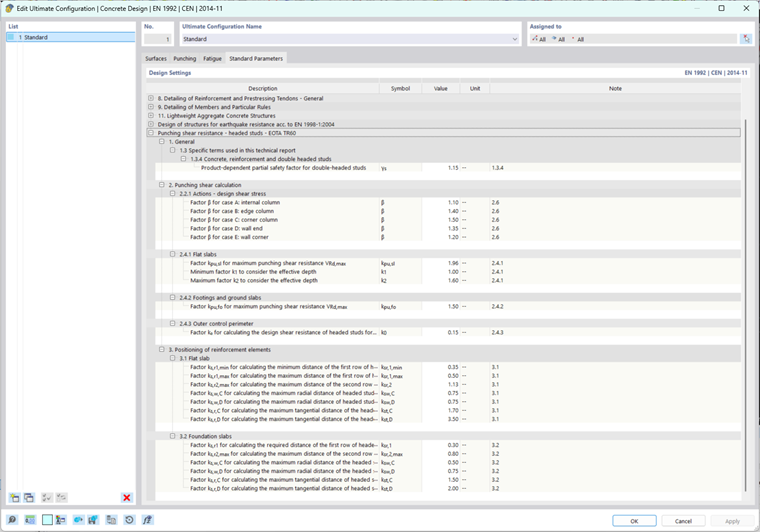

  3. Scorrete fino all'ultima categoria Resistenza a punzonamento - pioli a testa - EOTA TR60
