Wydruk grafiki

Dodatek Projektowanie Konstrukcji Betonowych jest w pełni zintegrowany z RFEM lub RSTAB. Dzięki temu można korzystać ze wszystkich możliwości znanych z głównego programu, aby dokumentować graficzne wyniki wykorzystania i zbrojenia. Ogólny sposób przygotowywania grafik do druku opisano w rozdziale Grafiken podręcznika RFEM.

Grafiki okna roboczego

W rozdziale Grafik für Betonbemessung przedstawione są wszystkie rodzaje wyników dostępne graficznie dla prętów, powierzchni i węzłów. Można bezpośrednio wydrukować bieżący widok za pomocą funkcji drukowania lub przekazać go do protokołu wydruku.

Wybór opcji eksportu grafiki

Dokonaj ustawień druku dla obrazu jak zwykle w dialogu 'Graficzny wydruk'.

Przygotuj wydruk grafiki

Jeśli w kategorii 'Jakie okna' zaznaczysz opcję Druk masowy, możesz w zakładce 'Dodatki' ustawić preferencje dla drukowania wielu okien lub seryjnego drukowania grafik (patrz rozdział Mehrfachdruck verwenden podręcznika RFEM). Grafiki zostaną wówczas uszeregowane w protokole wydruku według wyników projektowania konstrukcji betonowych.

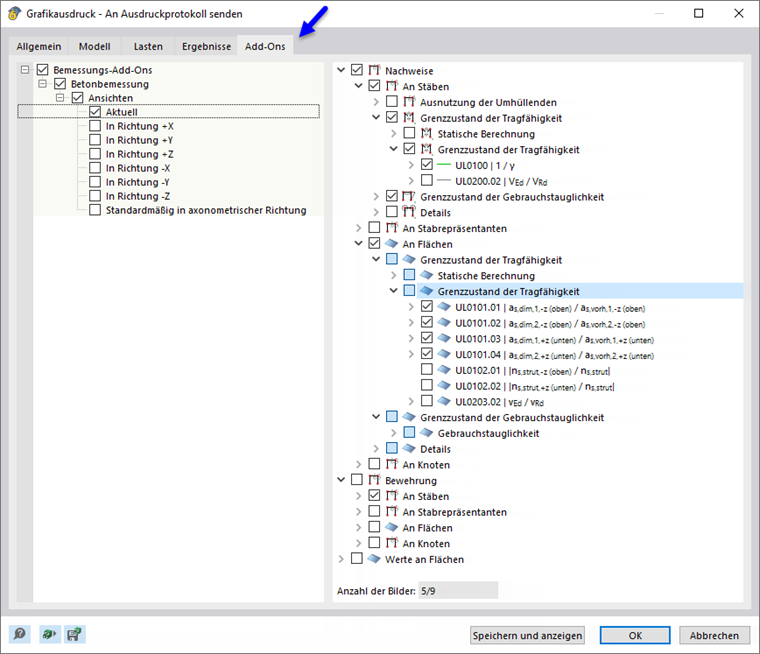

Definiowanie wyników dla wielu wydruków

Szczegóły obliczeń i przebiegi wyników

Również w oknach dialogowych dla Nachweisdetails, Ergebnisverläufe im Querschnitt oraz Ergebnisverläufe prętów lub przekrojów wynikowych dostępne są funkcje umożliwiające drukowanie grafik.

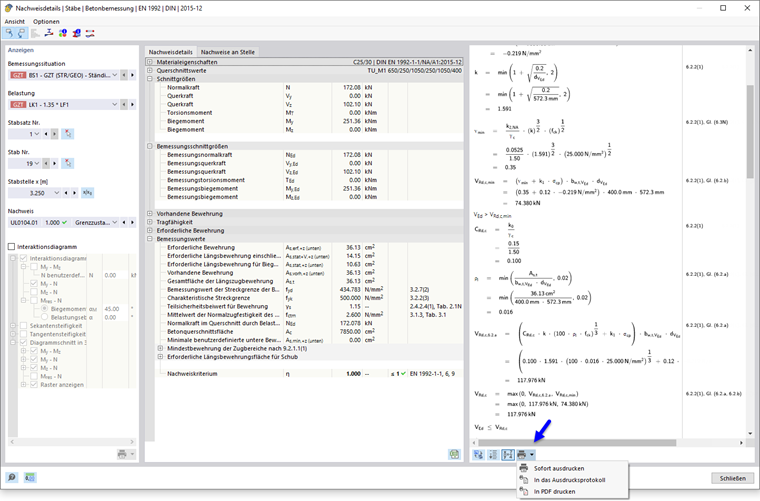

Drukowanie szczegółów warunku projektowego

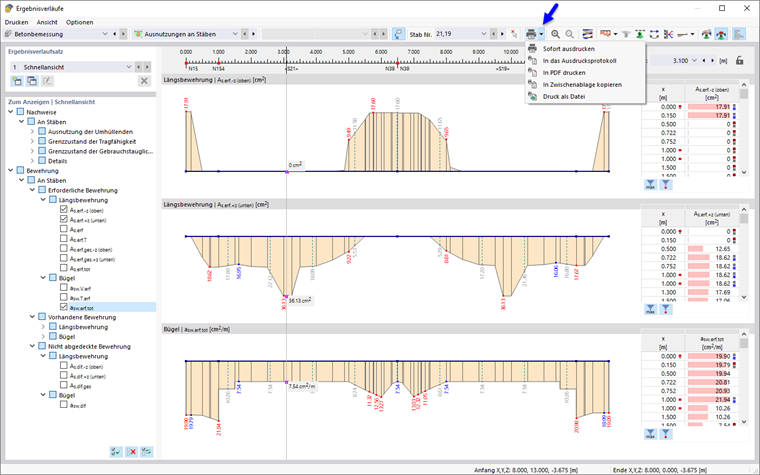

Drukowanie wykresów wyników zbrojenia

Szablony rozmieszczenia zbrojenia

W oknie Rozmieszczenie zbrojenia można zapisać bieżące ustawienia jako szablon i wykorzystać je w dalszych modelach do graficznego druku. Skorzystaj z opcji Drukuj jako szablon na liście rozwijanej przycisku w pasku narzędzi lub w oknie graficznym.

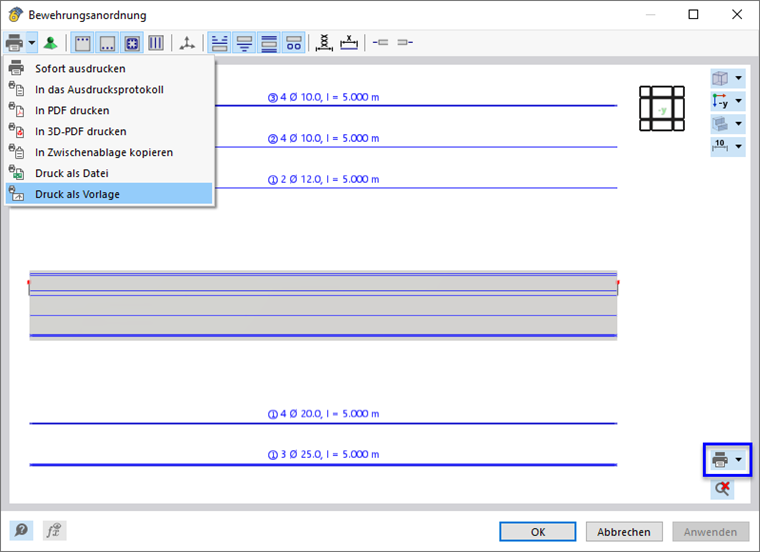

Drukuj ustawienia układu zbrojenia jako szablon

Ten szablon umożliwia w oknie roboczym z funkcją Druk masowy wydrukować zbrojenie wszystkich lub wybranych prętów z identycznym formatowaniem rozmieszczenia zbrojenia i widoku. Najpierw w dialogu 'Zapisz szablon' podaj nazwę dla szablonu.

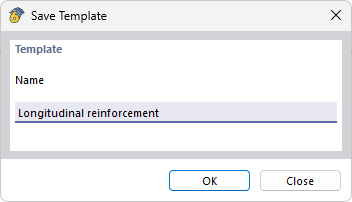

Zapisywanie szablonu pod nazwą

W dialogu 'Graficzny wydruk' – ogólnym dialogu do drukowania grafik – w zakładce 'Ogólne' zaznacz opcję Druk masowy. Następnie można w zakładce 'Szablony graficzne' wybrać odpowiedni szablon i określić pręty.

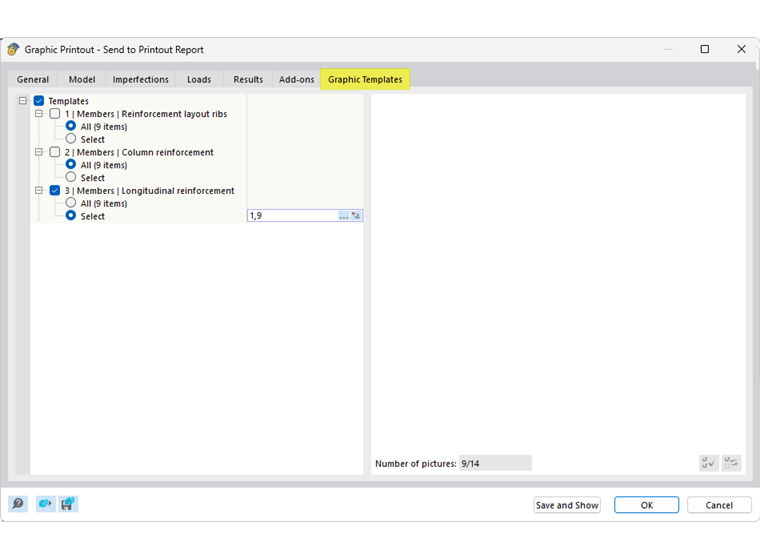

Użycie szablonu do rozmieszczenia zbrojenia

Zarządzanie szablonami

Możesz później zmienić nazwę szablonu lub go usunąć. Skorzystaj z menu RFEM Opcje → Szablony graficzne. W dialogu 'Szablon graficzny' są wymienione wszystkie szablony użytkownika.

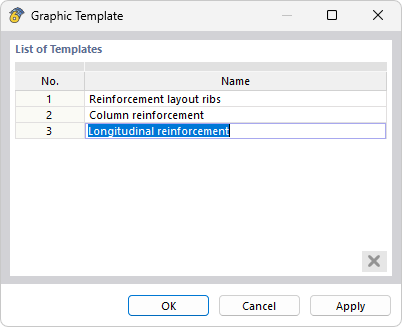

Lista niestandardowych szablonów graficznych

Kliknij wpis w kolumnie 'Nazwa', aby nadać inną nazwę. Aby usunąć szablon, kliknij jego numer w pierwszej kolumnie. Kliknięcie przycisku usuwa szablon z listy.
