Tisk grafiky

Doplněk Posouzení železobetonu je plně integrován v RFEM nebo RSTAB. Proto můžete využít všechny možnosti známé z hlavního programu k dokumentaci grafických výsledků využití a vyztužení. Obecný postup přípravy grafiky pro tisk je popsán v kapitole Grafiky v příručce RFEM.

Grafika pracovního okna

V kapitole Grafika pro posouzení železobetonu jsou představeny všechny typy výsledků, které jsou k dispozici graficky pro pruty, plochy a uzly. Aktuální pohled můžete přímo vytisknout pomocí tiskové funkce nebo jej převést do tisku protokolu.

Výběr možností pro grafický tisk

V dialogu 'Tisk grafiky' proveďte obvyklé nastavení tisku pro obrázek.

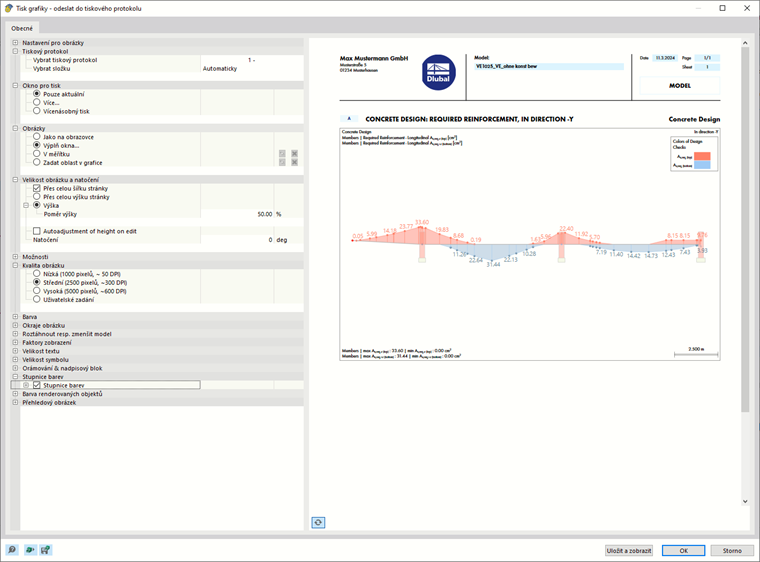

Připravte grafický tisk

Pokud v kategorii 'Která okna' aktivujete možnost Vícenásobný tisk, můžete na kartě 'Doplněk' provést nastavení pro tisk více oken nebo sériový tisk grafiky (viz kapitola Použití vícenásobného tisku v příručce RFEM). Grafika bude potom v tištěném protokolu zařazena mezi výsledky posouzení železobetonu.

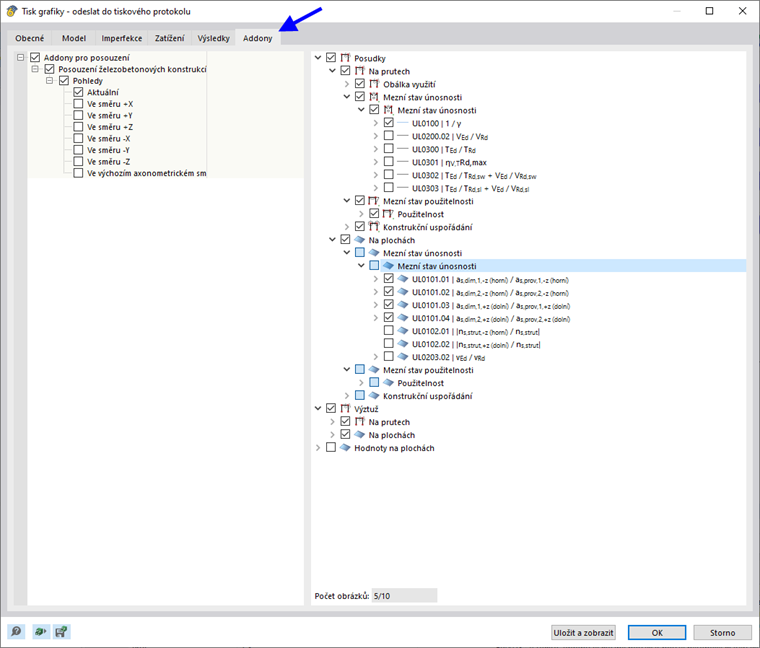

Definice výsledků pro vícenásobný tisk

Detaily posouzení a průběhy výsledků

Také v dialozích pro Detaily posouzení, Průběhy výsledků v průřezu a Průběhy výsledků prutů nebo řezy k dispozici funkce, které umožňují tisk grafiky.

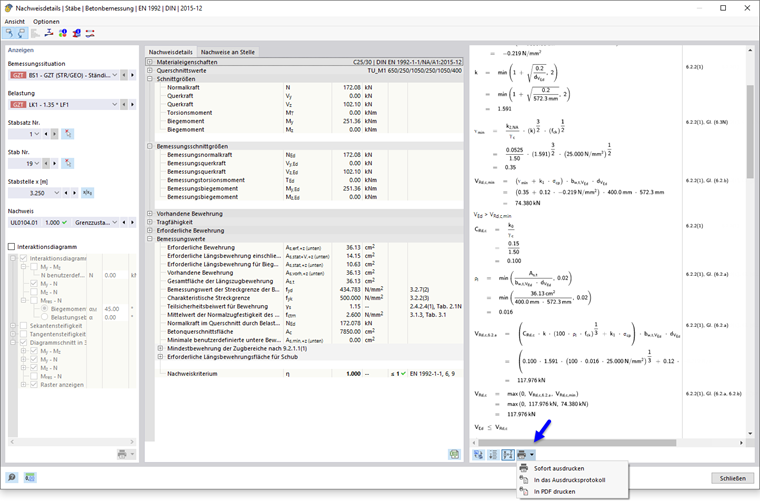

Tisk detailů kontroly posouzení

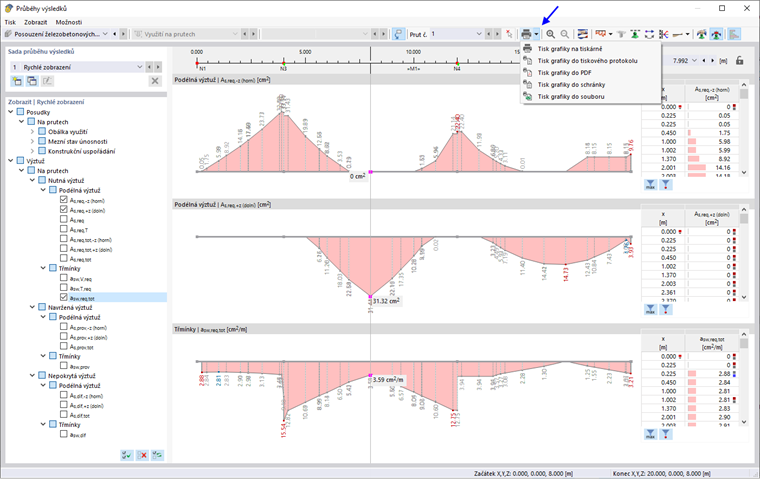

Tisk průběhů výsledků výztuže

Šablony pro uspořádání vyztužení

V okně Uspořádání vyztužení můžete aktuální nastavení uložit jako šablonu a použít ji v dalších modelech pro tisk grafiky. K tomu použijte v rozbalovací nabídce na liště nebo v grafickém okně možnost Tisk jako šablona.

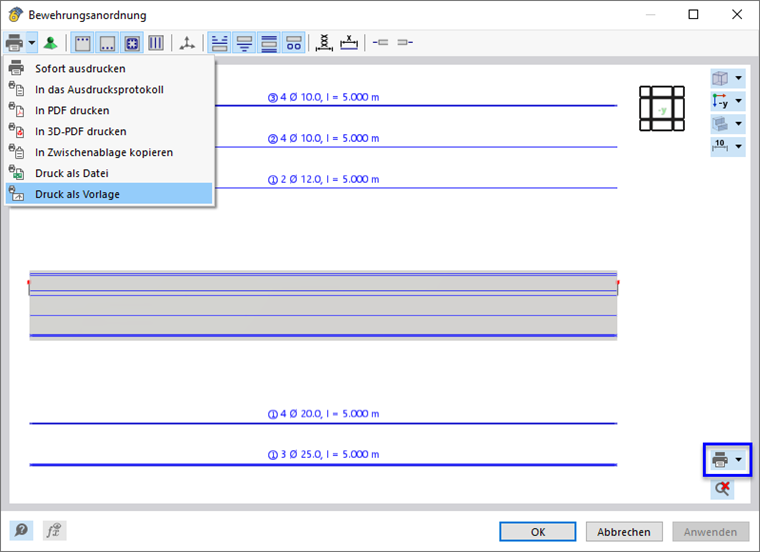

Tisk nastavení rozvržení výztuže jako šablony

Tato šablona umožňuje vytisknout v pracovním okně pomocí funkce Vícenásobný tisk vyztužení všech nebo vybraných prutů se stejným formátováním uspořádání vyztužení a pohledu. Nejprve zadejte v dialogu 'Uložit šablonu' název šablony.

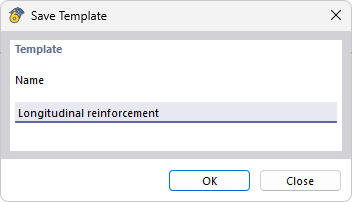

Uložení šablony pod zadaným názvem

V dialogu 'Tisk grafiky' – obecném dialogu pro tisk grafiky – aktivujte na kartě 'Obecné' možnost Vícenásobný tisk. Poté můžete na kartě 'Grafické šablony' vybrat vhodnou šablonu a určit pruty.

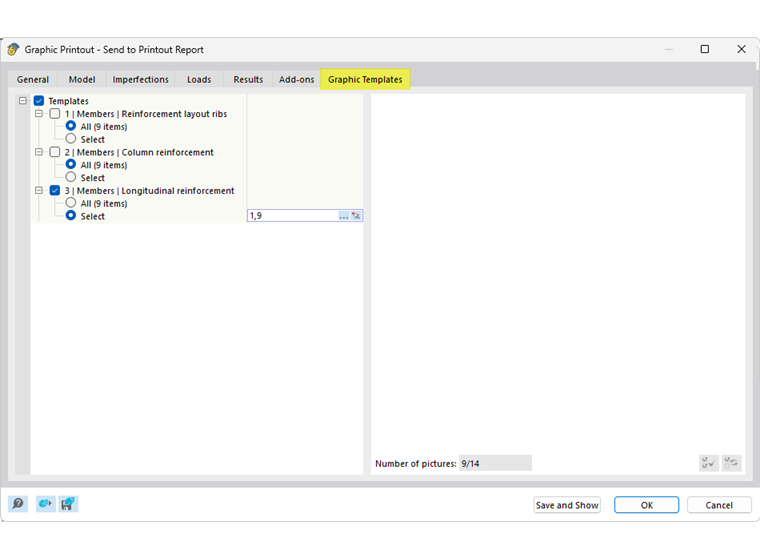

Použití šablony pro uspořádání výztuže

Správa šablon

Šablonu můžete dodatečně přejmenovat nebo opět odstranit. Použijte k tomu RFEM menu Možnosti → Grafické šablony. V dialogu 'Grafická šablona' jsou uvedeny všechny uživatelské šablony.

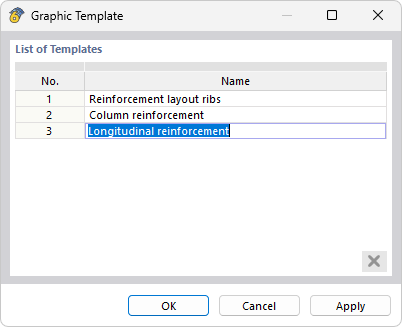

Seznam uživatelských grafických šablon

Klikněte na položku ve sloupci 'Název', abyste zadali nový název. Pokud chcete šablonu smazat, klikněte na její číslo v prvním sloupci. Kliknutí na tlačítko odstraní šablonu ze seznamu.
