El complemento de dimensionamiento de hormigón está completamente integrado en RFEM o RSTAB. Por lo tanto, puede utilizar todas las posibilidades conocidas del programa principal para documentar los resultados gráficos de los aprovechamientos y armaduras. El procedimiento general para preparar gráficos para la impresión se describe en el capítulo Gráficos del manual de RFEM.
Gráficos de la ventana de trabajo
El capítulo Gráfico para dimensionamiento de hormigón presenta todos los tipos de resultados disponibles gráficamente para barras, superficies y nodos. Puede imprimir directamente la vista actual usando la función de impresión o transferirla al informe de impresión.

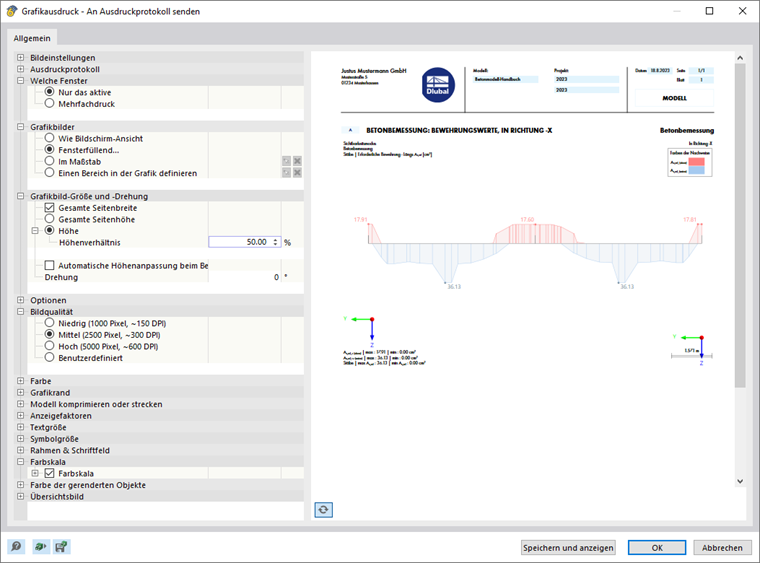

Realice la configuración de impresión para la imagen en el cuadro de diálogo 'Impresión gráfica' como de costumbre.
Si activa la opción Impresión múltiple en la categoría 'Qué ventanas', puede establecer los ajustes para la impresión de múltiples ventanas o la impresión en serie de gráficos en la pestaña 'Complementos' (ver capítulo Usar impresión múltiple del manual de RFEM). Los gráficos se clasificarán en el informe de impresión junto con los resultados del dimensionamiento de hormigón.
Detalles de la verificación y evolución de resultados

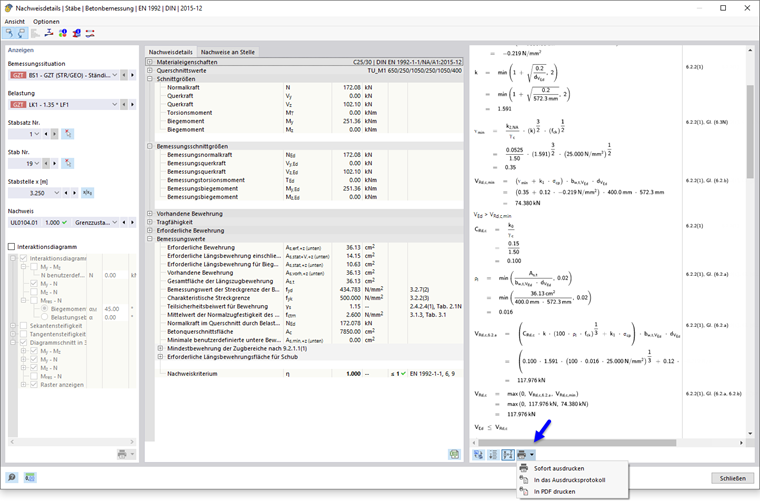

También en los cuadros de diálogos para Detalles de la verificación, para la Evolución de resultados en la sección y para la Evolución de resultados de barras o cortes de resultados hay funciones disponibles para imprimir gráficos.
Plantillas para disposición de armaduras
En la ventana
Disposición de armaduras

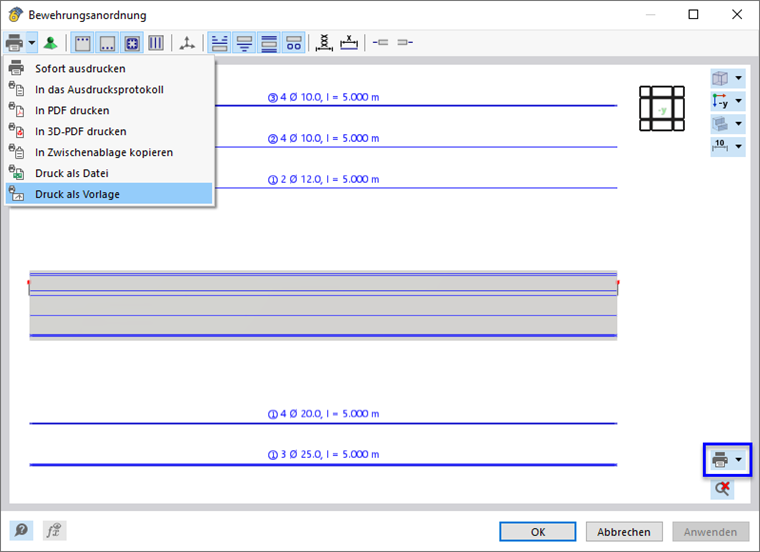

puede guardar la configuración actual como una plantilla y usarla en otros modelos para la impresión gráfica. Utilice la opción Imprimir como plantilla en el botón desplegable
de la barra de herramientas o de la ventana gráfica.

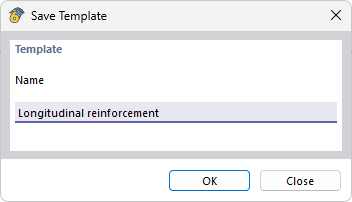

Esta plantilla permite imprimir en la ventana de trabajo con la función Impresión múltiple la armadura de todas o seleccionadas barras con la misma disposición y vista de armadura formatada. Primero, indique un nombre para la plantilla en el cuadro de diálogo 'Guardar plantilla'.

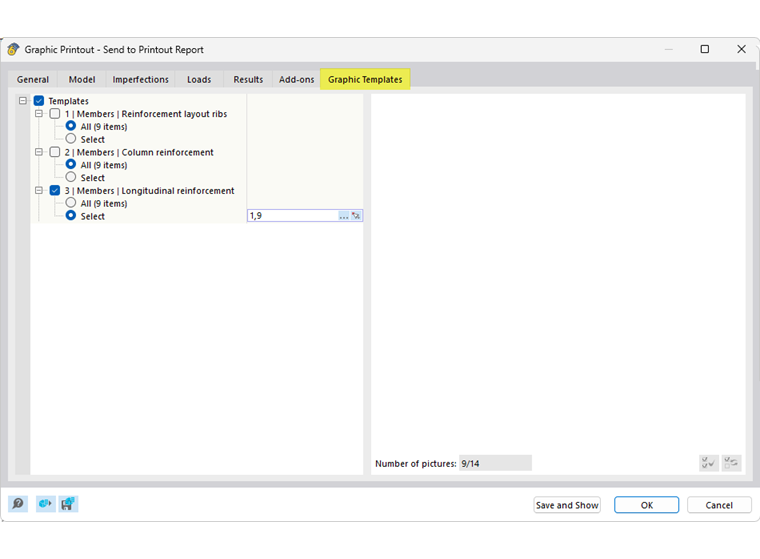

En el cuadro de diálogo 'Impresión gráfica' – el cuadro de diálogo general para la impresión de gráficos – active la opción Impresión múltiple en la pestaña 'General'. Luego, puede seleccionar la plantilla adecuada en la pestaña 'Plantillas de gráficos' y especificar las barras.
Gestionar plantillas

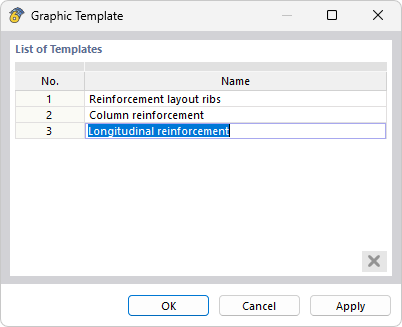

Puede renombrar o eliminar una plantilla posteriormente. Utilice el menú de RFEM Opciones → Plantillas de gráficos. En el cuadro de diálogo 'Plantilla de gráficos' se enumeran todas las plantillas personalizadas.
Haga clic en una entrada en la columna 'Nombre' para asignar otro nombre. Si desea eliminar una plantilla, haga clic en su número en la primera columna. Un clic en el botón
elimina la plantilla de la lista.
