Impressão gráfica

O Add-On Dimensionamento de Betão está totalmente integrado no RFEM ou RSTAB. Assim, pode utilizar todas as funções conhecidas do programa principal para documentar os resultados gráficos das utilizações e reforços. O procedimento geral para preparar gráficos para impressão está descrito no capítulo Grafiken do manual do RFEM.

Gráficos da janela de trabalho

No capítulo Grafik für Betonbemessung são introduzidos todos os tipos de resultados que estão graficamente disponíveis para barras, superfícies e nós. Pode imprimir diretamente a vista atual através da função de impressão ou transferi-la para o relatório de impressão.

Selecionar opção para impressão gráfica

Faça as configurações de impressão para a imagem no diálogo 'Impressão de Gráficos' como de costume.

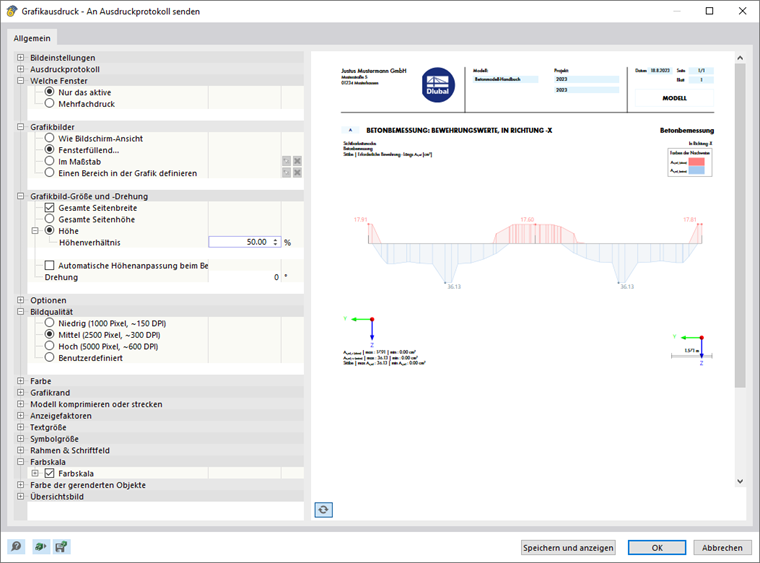

Preparação de impressão gráfica

Se ativar a opção de Impressão Múltipla na categoria 'Quais Janelas', pode definir as opções para imprimir várias janelas ou para impressão em série de gráficos no separador 'Add-Ons' (consulte o capítulo Mehrfachdruck verwenden do manual do RFEM). Os gráficos serão então organizados no relatório de impressão nos resultados do dimensionamento de betão.

Definição de resultados para impressão múltipla

Detalhes de Verificação e Percursos de Resultados

Nos diálogos para os Detalhes de Verificação, os Percursos de Resultados na Secção Transversal e os Percursos de Resultados de barras ou cortes de resultados, funções estão disponíveis que permitem a impressão dos gráficos.

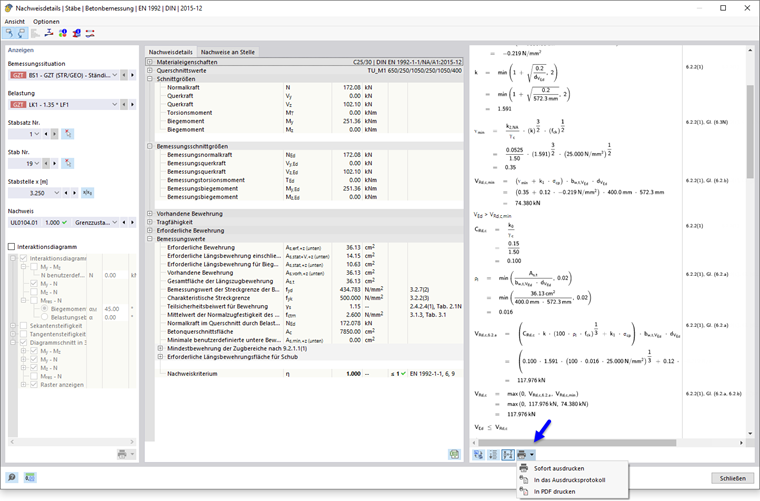

Imprimir detalhes da verificação do dimensionamento

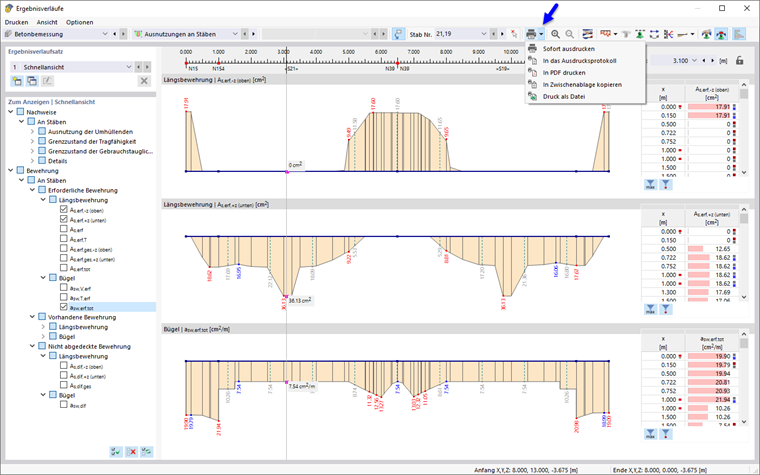

A imprimir diagramas de resultados da armadura

Modelos para Disposição de Armadura

Na janela Disposição de Armadura pode guardar as definições atuais como um modelo e utilizá-las em outros modelos para a impressão gráfica. Utilize a opção Impressão como Modelo no botão de lista na barra de ferramentas ou na janela gráfica.

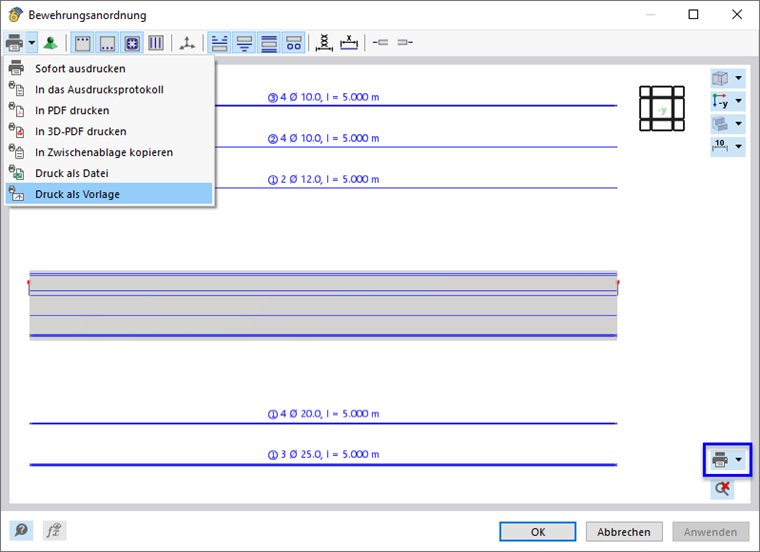

Imprimir configuração da disposição da armadura como modelo

Este modelo permite imprimir, na janela de trabalho com a função Impressão Múltipla, o reforço de todas ou de barras selecionadas com disposição de armadura e vista formatadas de forma idêntica. Primeiro, introduza um nome para o modelo no diálogo 'Guardar Modelo'.

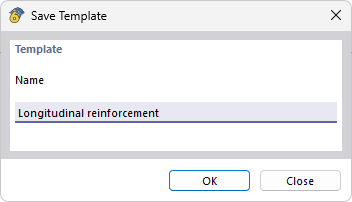

Guardar modelo com nome

No diálogo 'Impressão de Gráficos' – o diálogo geral para impressão de gráficos – ative a opção Impressão Múltipla no separador 'Geral'. Depois, pode selecionar o modelo adequado no separador 'Modelos de Gráficos' e definir as barras.

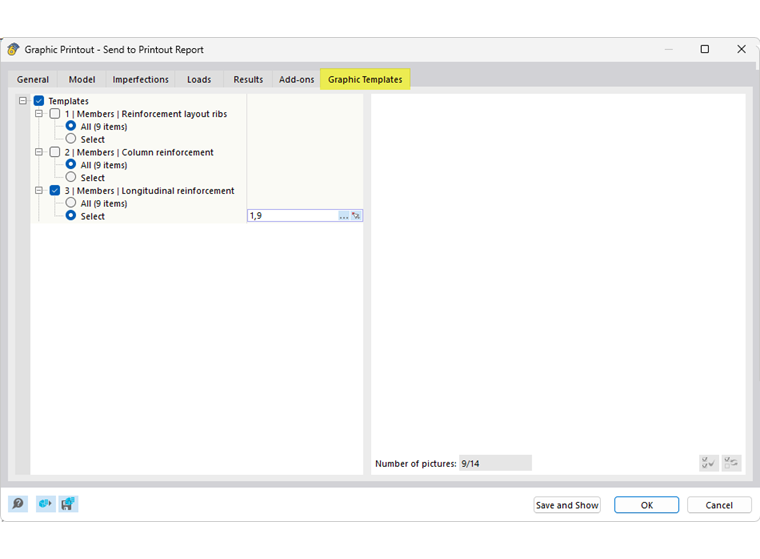

Utilizar modelo para disposição de armaduras

Gerir Modelos

Pode renomear ou excluir um modelo posteriormente. Use o menu do RFEM Opções → Modelos de Gráficos. No diálogo 'Modelo de Gráfico' estão listados todos os modelos definidos pelo usuário.

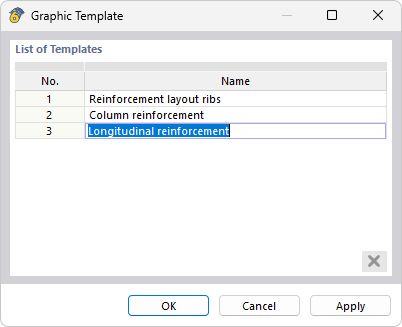

Lista de modelos gráficos definidos pelo utilizador

Clique numa entrada na coluna 'Nome' para atribuir um nome diferente. Se desejar eliminar um modelo, clique no seu número na primeira coluna. Um clique no botão remove o modelo da lista.
