L'add-on Progettazione del calcestruzzo è completamente integrato in RFEM o RSTAB. Pertanto, è possibile utilizzare tutte le opzioni note dal programma principale per documentare i risultati grafici degli utilizzi e delle armature. La procedura generale per la preparazione delle grafiche per la stampa è descritta nel capitolo Grafiken del manuale di RFEM.
Grafici della finestra di lavoro
Nel capitolo Grafik für Betonbemessung vengono presentati tutti i tipi di risultati disponibili graficamente per aste, superfici e nodi. È possibile stampare direttamente la vista attuale tramite la funzione di stampa o trasferirla nel registro di stampa.

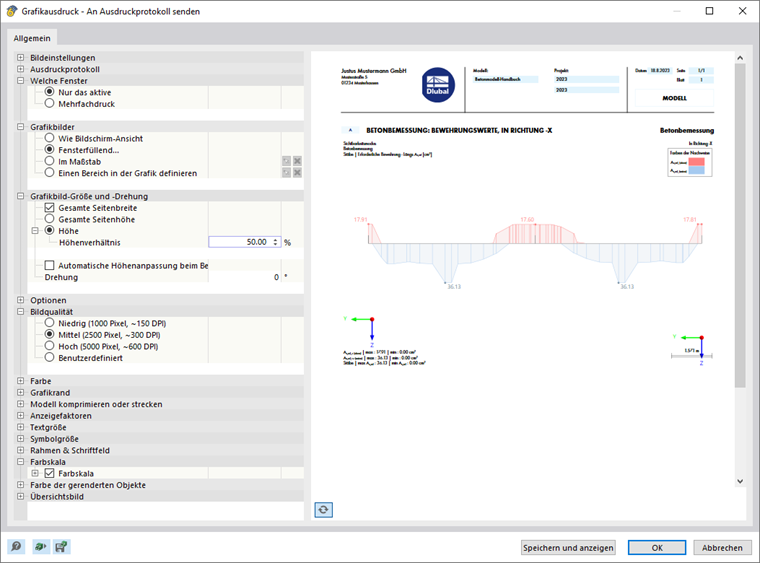

Effettuate le impostazioni di stampa per l'immagine nel consueto dialogo 'Stampa grafica'.

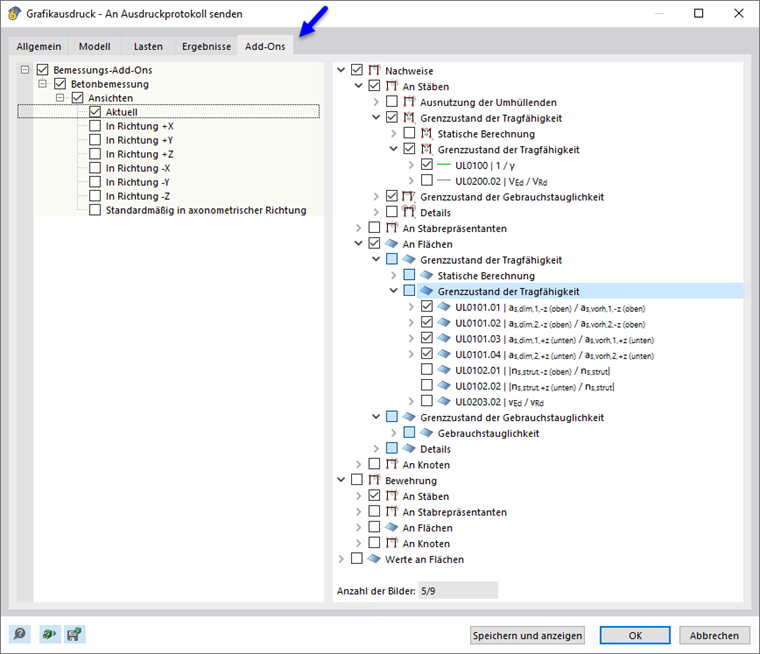

Se attivate l'opzione Stampa multipla nella categoria 'Quali finestre', è possibile impostare nel tab 'Add-On' le preimpostazioni per la stampa di più finestre o la stampa in serie di grafici (vedere capitolo Mehrfachdruck verwenden del manuale di RFEM). I grafici verranno quindi classificati nel registro di stampa tra i risultati della progettazione del calcestruzzo.

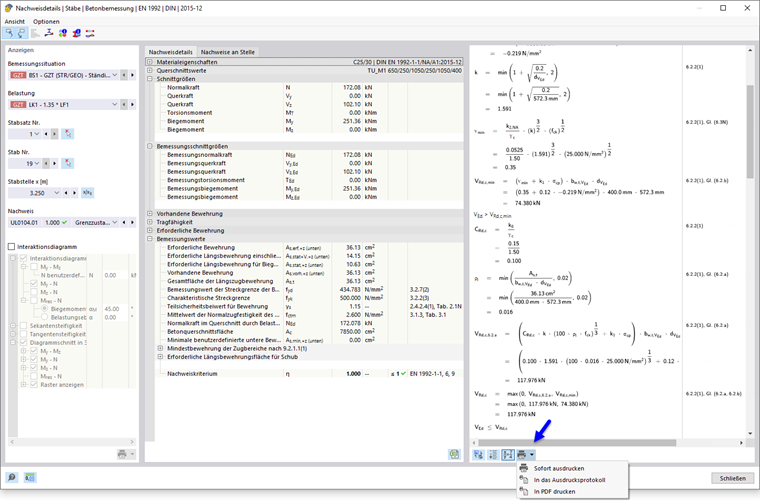

Dettagli di verifica e andamenti dei risultati

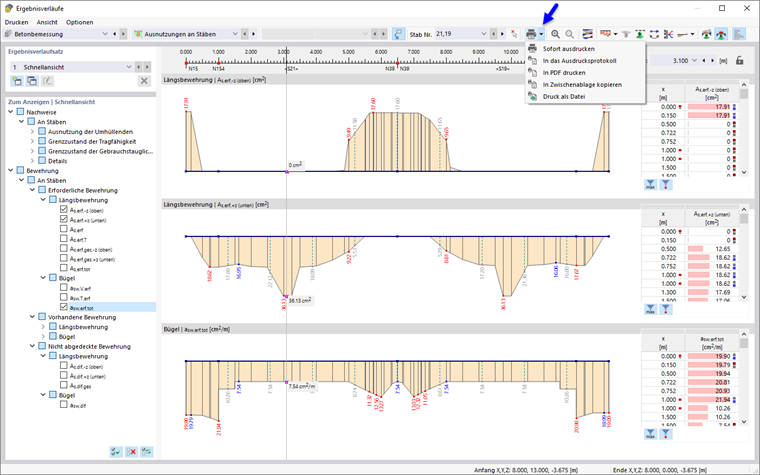

Anche nei dialoghi per i Nachweisdetails, gli Ergebnisverläufe im Querschnitt e gli Ergebnisverläufe delle aste o sezioni di risultato sono disponibili funzioni che consentono la stampa dei grafici.
Modelli per la disposizione delle armature

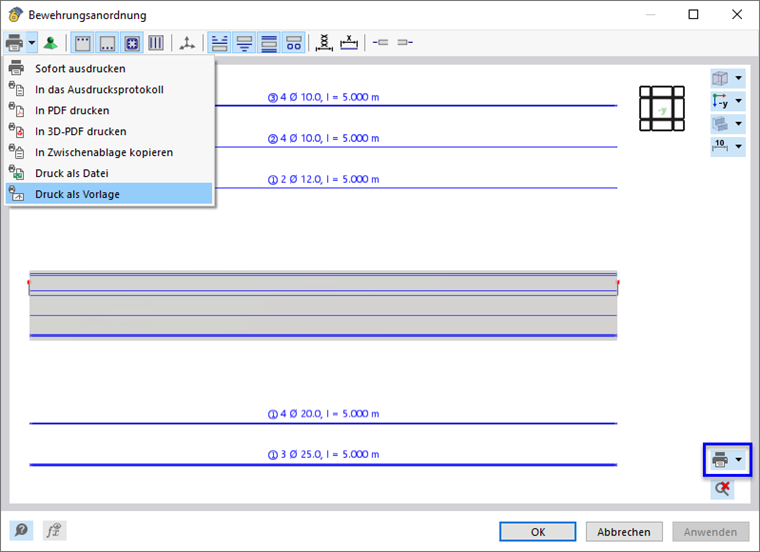

Nella finestra
Disposizione delle armature
è possibile salvare le impostazioni correnti come modello e utilizzarle in altri modelli per la stampa grafica. Utilizzate l'opzione Stampa come modello nel pulsante elenco
della barra degli strumenti o della finestra grafica.

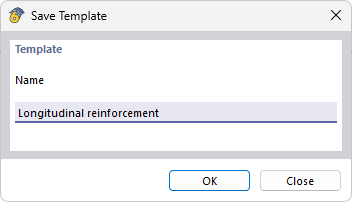

Questo modello consente di stampare nel finestra di lavoro, con la funzione Stampe multiple, l'armatura di tutte o selezionate aste con disposizione e visualizzazione delle armature formattate in modo identico. Prima di tutto, specificare un nome per il modello nel dialogo 'Salva modello'.

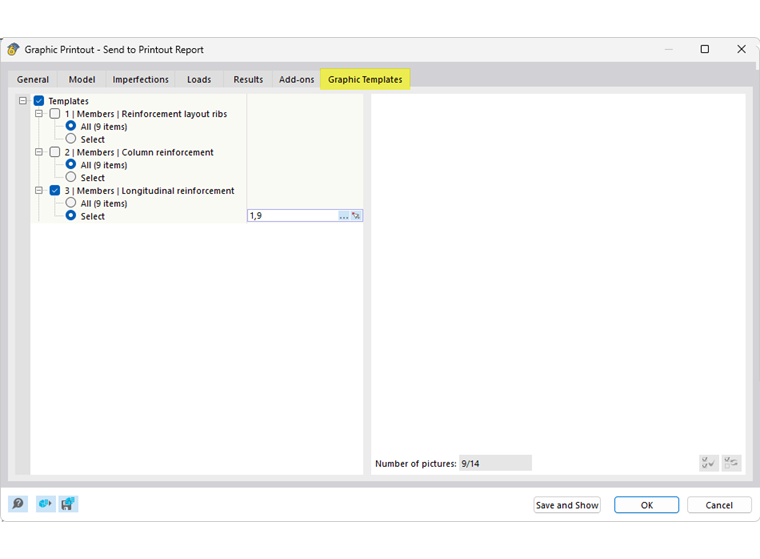

Nel dialogo 'Stampa grafica' – il dialogo generale per la stampa delle grafiche – attivate nel tab 'Generale' l'opzione Stampa multipla. Successivamente, nel tab 'Modelli grafici' è possibile scegliere il modello appropriato e definire le aste.
Gestione dei modelli

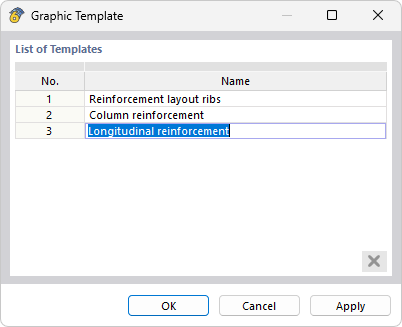

È possibile rinominare o eliminare un modello successivamente. Utilizzate il menu Opzioni di RFEM → Modelli grafici. Nel dialogo 'Modelli grafici' sono elencati tutti i modelli personalizzati.
Cliccate su un elemento nella colonna 'Nome' per assegnare un'altra denominazione. Se volete eliminare un modello, cliccate sul suo numero nella prima colonna. Un clic sul pulsante
rimuove il modello dall'elenco.
