Impression graphique

Le module complémentaire Vérification du béton est entièrement intégrée dans RFEM ou RSTAB. Vous pouvez donc utiliser toutes les fonctionnalités connues du logiciel principal pour documenter les résultats graphiques des ratios de vérification et des armatures. La procédure générale de préparation des graphiques pour l’impression est détaillée dans le chapitre Graphiques du manuel RFEM.

Graphiques de la fenêtre de travail

Le chapitre Graphique pour la vérification du béton présente tous les types de résultats disponibles graphiquement pour les barres, les surfaces et les nœuds. Vous pouvez imprimer directement la vue actuelle via la fonction d’impression ou la transférer vers le rapport d’impression.

Sélectionner l’option pour l’impression graphique

Effectuez les réglages d’impression pour l’image dans la boîte de dialogue « Impression graphique ».

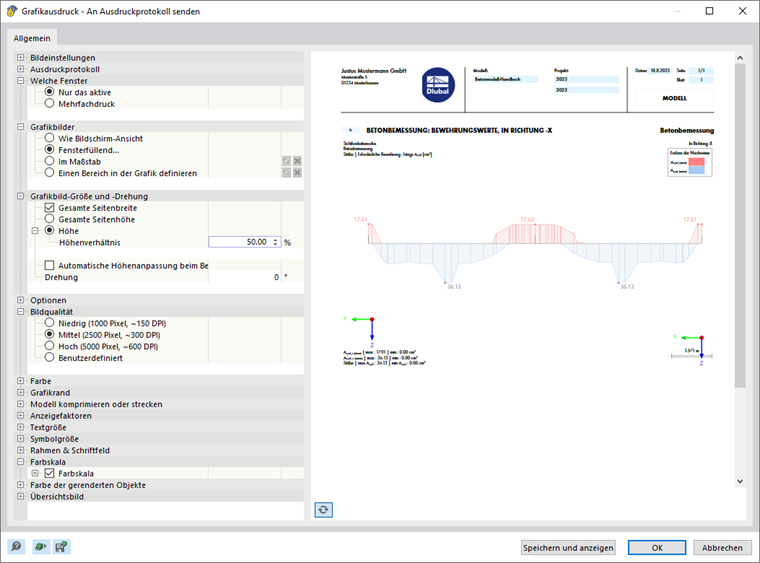

Préparation de l’impression graphique

Si vous activez l'option Impression multiple dans la catégorie « Fenêtres », vous pouvez définir les paramètres pour l’impression de plusieurs fenêtres ou l’impression en série de graphiques dans l’onglet « Modules » (voir le chapitre Utilisation de l’impression multiple du manuel de RFEM). Les graphiques seront ensuite classés dans le rapport d’impression avec les résultats de la vérification du béton.

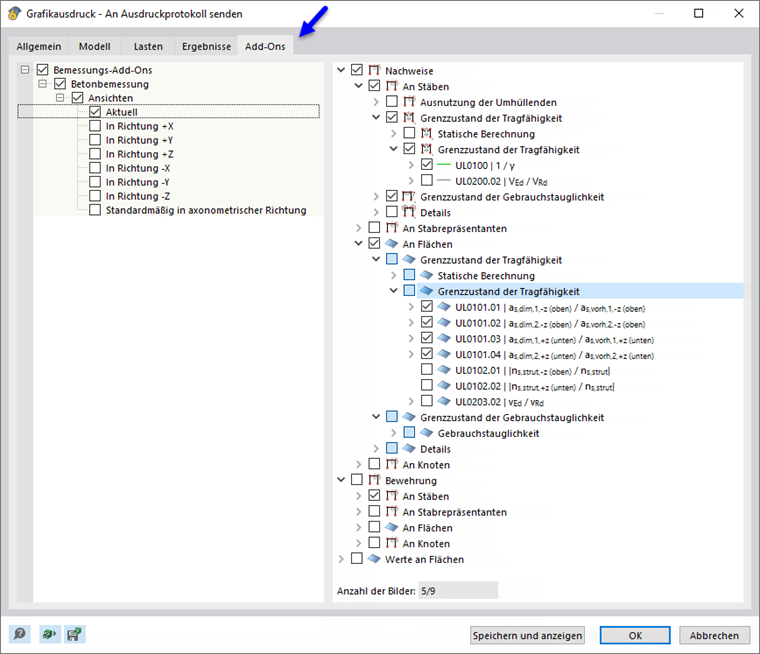

Définition des résultats pour l’impression multiple

Détails de vérification et diagramme de résultats

Les boîtes de dialogue des Détails de vérification, des Diagrammes des résultats dans la section et les Diagrammes des résultats des barres ou des coupes de résultats comportent également des fonctions vous permettant d’imprimer les graphiques.

Impression des détails de vérification

Impression des diagrammes de résultats des armatures

Modèles-types pour la disposition des armatures

La fenêtre Disposition des armatures permet d’enregistrer les paramètres actuels comme modèles-types et de les réutiliser dans d’autres modèles pour l'impression graphique. Utilisez l'option Impression en tant que modèle dans le bouton liste de la barre d'outils ou de la fenêtre graphique.

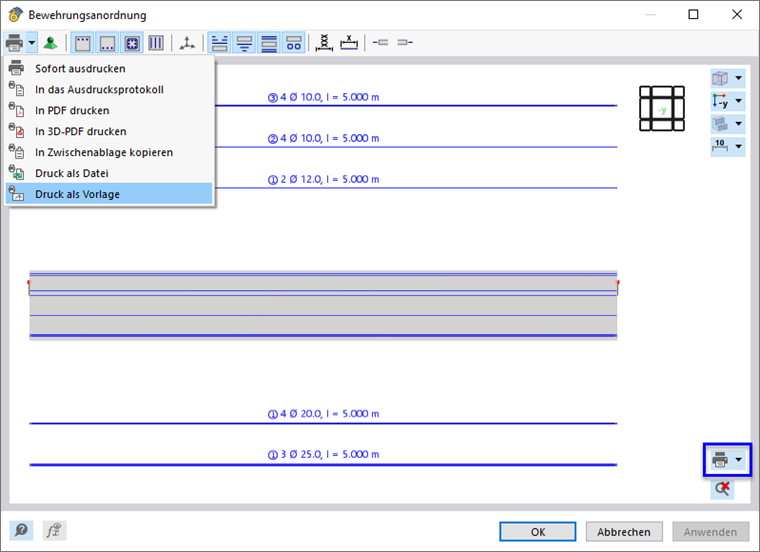

Imprimer les paramètres de la disposition des armatures sous forme de modèle type

Ce modèle permet d'imprimer, dans la fenêtre de travail, l'armature de toutes les barres ou des barres sélectionnées avec une disposition d'armature et une vue identiquement formatées en utilisant la fonction Impression multiple. Pour cela, indiquez d’abord un nom pour le modèle dans la boîte de dialogue « Enregistrer le modèle-type ».

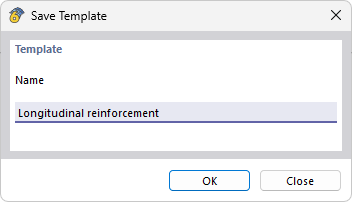

Enregistrer le modèle-type avec un nom

Dans la boîte de dialogue « Impression graphique », soit la boîte de dialogue générale pour l’impression des graphiques, activez l’option Impression multiple dans l’onglet « Général ». Vous pouvez ensuite choisir le modèle approprié dans l’onglet « Modèles-types graphiques » et définir les barres.

Utilisation du modèle de disposition des armatures

Gérer les modèles-types

Vous pouvez renommer ou supprimer un modèle-type à posteriori. Pour cela, accédez au menu RFEM Options → Modèles-types graphiques. La boîte de dialogue « Modèles-types graphiques » répertorie tous les modèles-types définis par l’utilisateur.

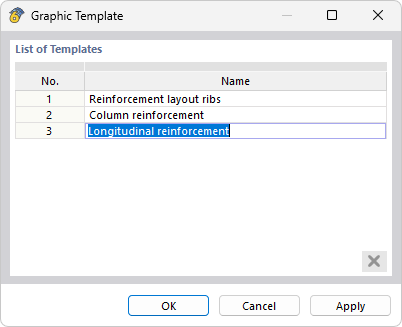

Liste des modèles graphiques personnalisés

Cliquez sur une entrée dans la colonne « Nom » pour renommer un modèle-type. Pour le supprimer, cliquez sur son numéro dans la première colonne, et cliquez sur le bouton .
