Das Add-On Betonbemessung ist vollständig in RFEM oder RSTAB integriert. Daher können Sie alle aus dem Hauptprogramm bekannten Möglichkeiten nutzen, um die grafischen Ergebnisse der Ausnutzungen und Bewehrungen zu dokumentieren. Das allgemeine Vorgehen zur Aufbereitung von Grafiken für den Ausdruck ist im Kapitel Grafiken des RFEM-Handbuchs beschrieben.
Grafiken des Arbeitsfensters
Im Kapitel Grafik für Betonbemessung werden alle Ergebnisarten vorgestellt, die für Stäbe, Flächen und Knoten grafisch verfügbar sind. Sie können die aktuelle Ansicht über die Druckfunktion direkt ausdrucken oder in das Ausdruckprotokoll übergeben.

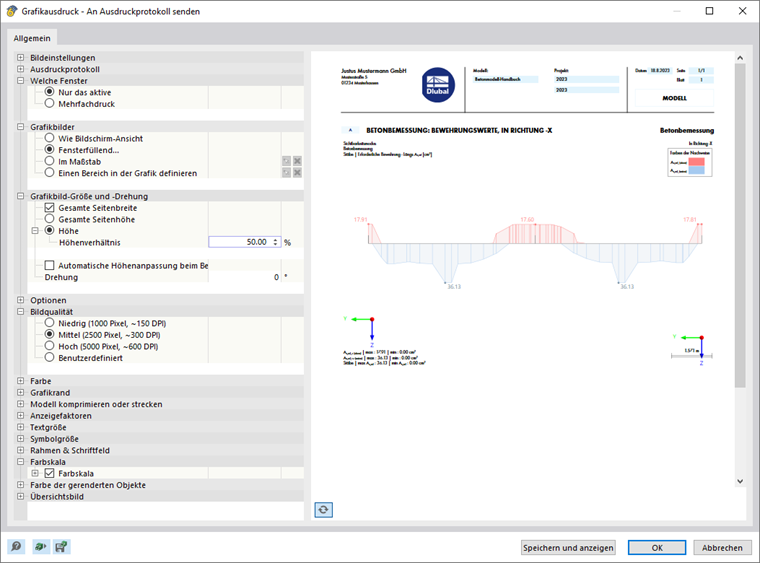

Nehmen Sie im Dialog 'Grafikausdruck' wie gewohnt die Druckeinstellungen für das Bild vor.
Falls Sie in der Kategorie 'Welche Fenster' die Option Mehrfachdruck aktivieren, können Sie im Register 'Add-Ons' die Vorgaben für das Drucken mehrerer Fenster oder den Seriendruck von Grafiken treffen (siehe Kapitel Mehrfachdruck verwenden des RFEM-Handbuchs). Die Grafiken werden im Ausdruckprotokoll dann bei den Ergebnissen der Betonbemessung einsortiert.
Nachweisdetails und Ergebnisverläufe

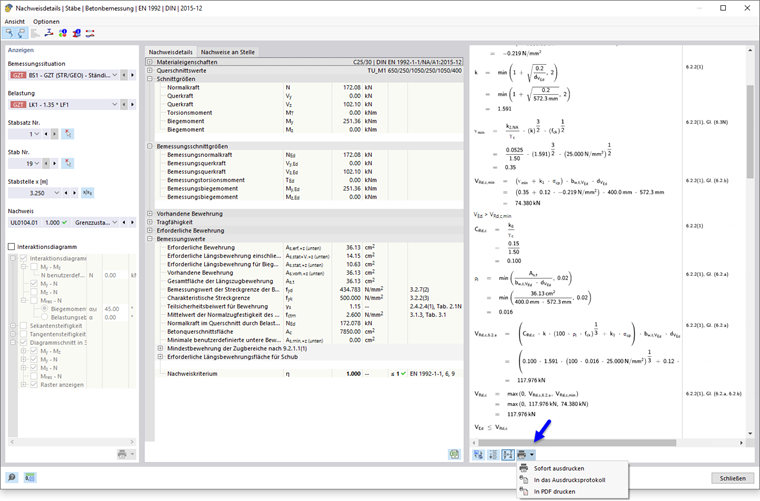

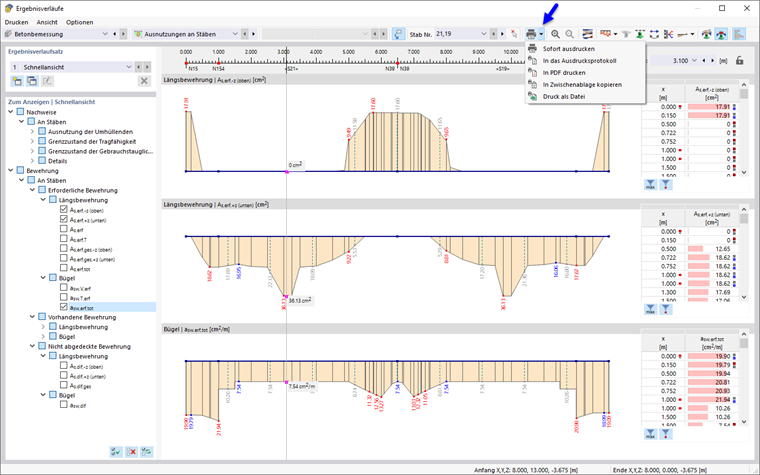

Auch in den Dialogen für die Nachweisdetails, die Ergebnisverläufe im Querschnitt und die Ergebnisverläufe von Stäben oder Ergebnisschnitten stehen Funktionen zur Verfügung, die Ihnen das Drucken der Grafiken ermöglichen.
Vorlagen für Bewehrungsanordnung

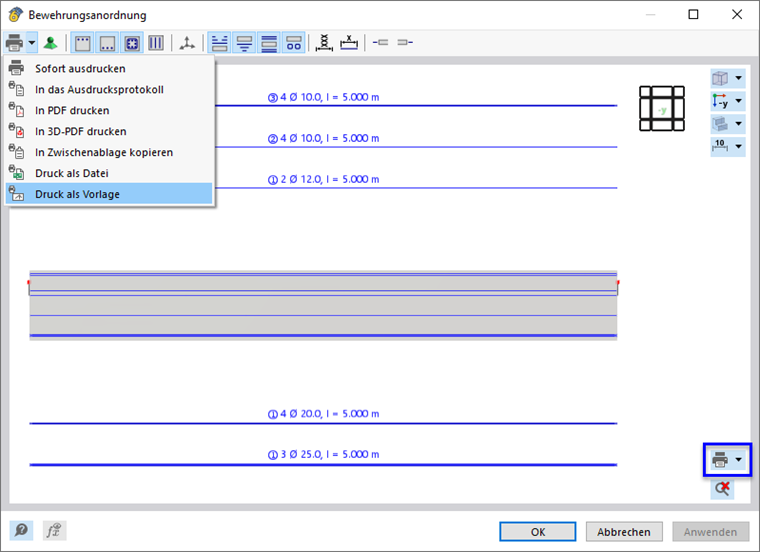

Im Fenster
Bewehrungsanordnung
können Sie die aktuellen Einstellungen als Vorlage speichern und in weiteren Modellen für den Grafikausdruck verwenden. Nutzen Sie hierzu die Option Druck als Vorlage in der Listenschaltfläche
der Symbolleiste oder des Grafikfensters.

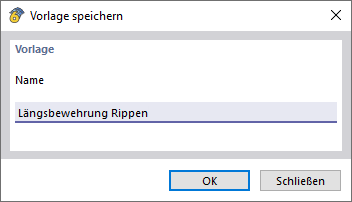

Diese Vorlage ermöglicht es, im Arbeitsfenster mit der Funktion Mehrfachdruck die Bewehrung aller oder ausgewählter Stäbe mit identisch formatierter Bewehrungsanordnung und Ansicht zu drucken. Geben Sie zunächst im Dialog 'Vorlage speichern' einen Namen für die Vorlage an.

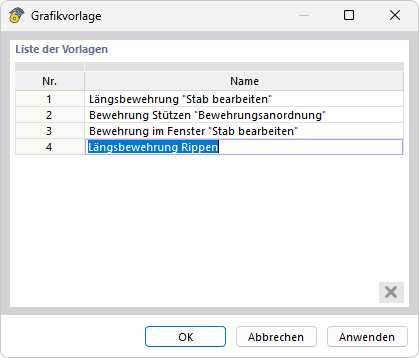

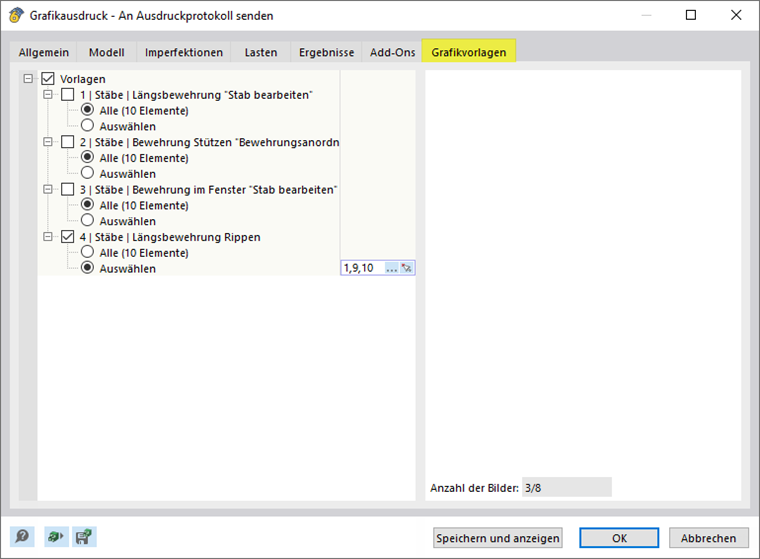

Im Dialog 'Grafikausdruck' – dem allgemeinen Dialog zum Drucken von Grafiken – aktivieren Sie im Register 'Allgemein' die Option Mehrfachdruck. Danach können Sie im Register 'Grafikvorlagen' die geeignete Vorlage auswählen und die Stäbe festlegen.
