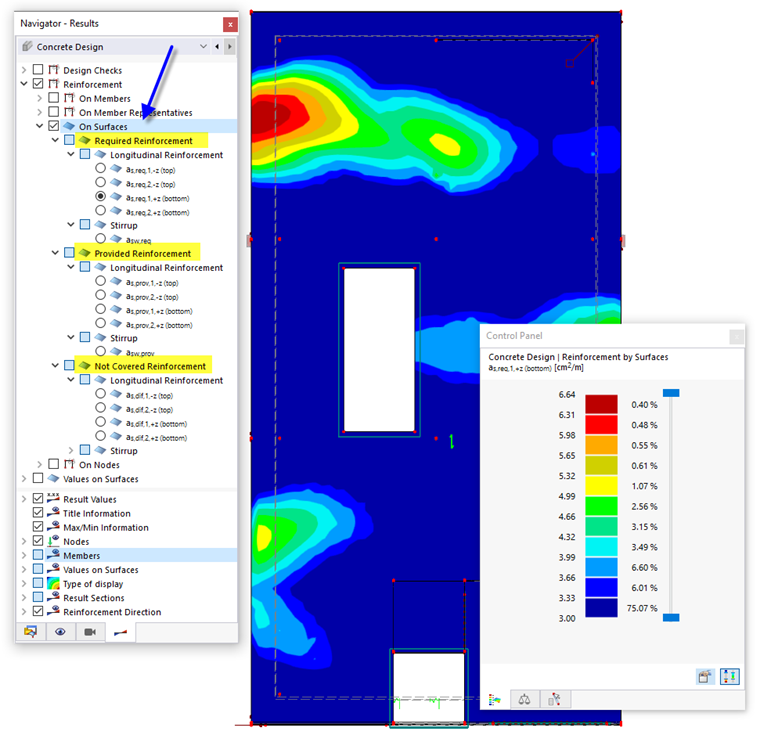

V 'Navigatoru - Výsledky' nastavte výsledky návrhu průřezů výztuže, které se mají graficky zobrazit na plochách. K dispozici jsou specifické výsledky pro požadovanou výztuž, existující výztuž a nepokrytou výztuž.
Pro každé místo na ploše se zobrazuje plocha průřezu zvoleného druhu výztuže.
Horní a dolní vrstva
Horní a dolní výztuž se uvažuje podle přiřazení , které jste pro každý typ plošné výztuže nastavili.
Osy ploch můžete zobrazit a skrýt pomocí položky Zobrazit/skryt lokální soustavy os ploch v kontextové nabídce ploch. Alternativně použijte 'Navigator - Zobrazení' (Model → Základní objekty → Plochy → Soustavy os ploch x, y, z).

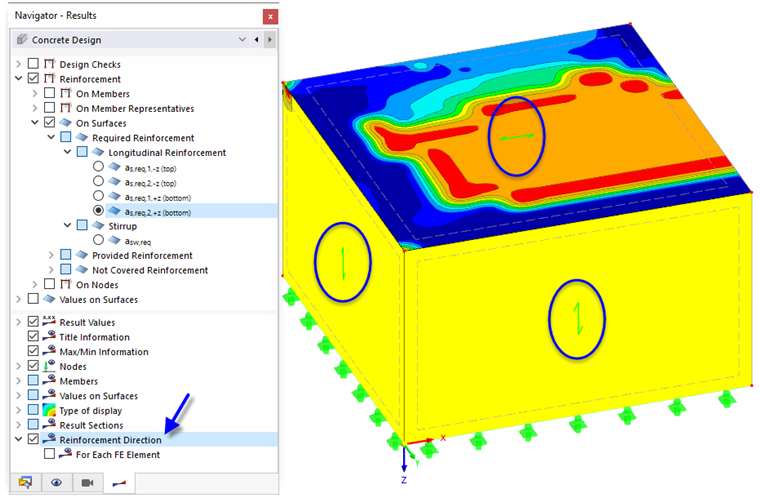

Směr výztuže
Směry výztuže 1 a 2 jste přiřadili plochám v rámci Vlastnosti pro návrh betonových konstrukcí. Zobrazení aktuálního směru výztuže můžete ovládat pomocí zaškrtávacího pole Směr výztuže v 'Navigatoru - Výsledky'.
Ovládací panel
V ovládacím panelu jsou uvedena barevná přiřazení průřezů výztuže. V případě potřeby zde můžete upravit barvy, skrýt barevné oblasti a také definovat objekty pro zobrazení výsledků (viz kapitola Steuerpanel příručky RFEM).

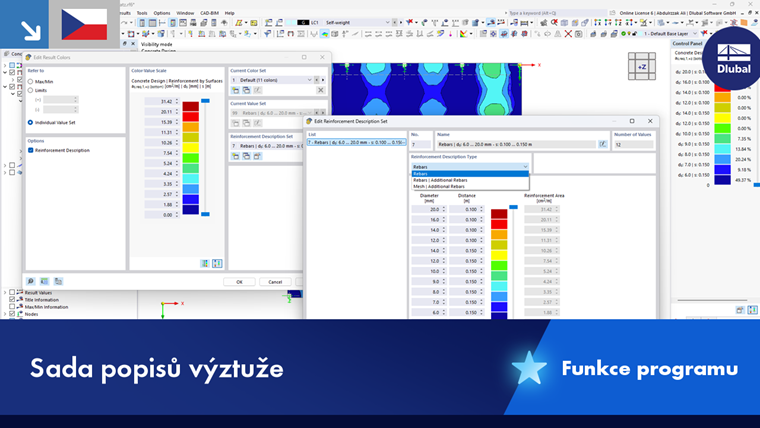

Sada označení výztuže
Údaje o výztuži ve hodnotách [cm²/m] nebo [in²/ft] můžete v ovládacím panelu nahradit popisem výztuže, například podle průměru tyče a rozteče tyčí.

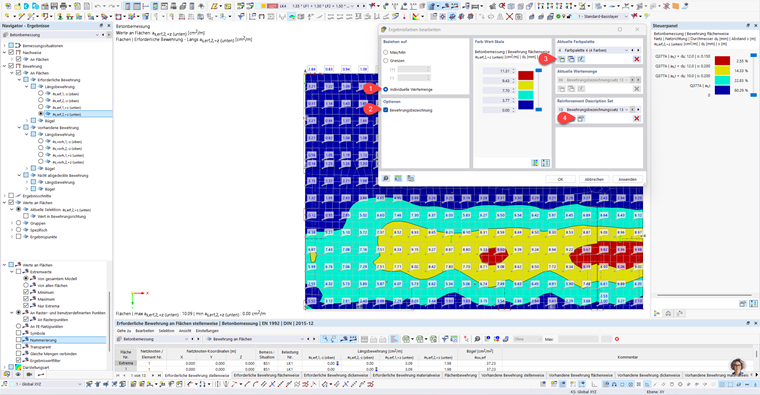

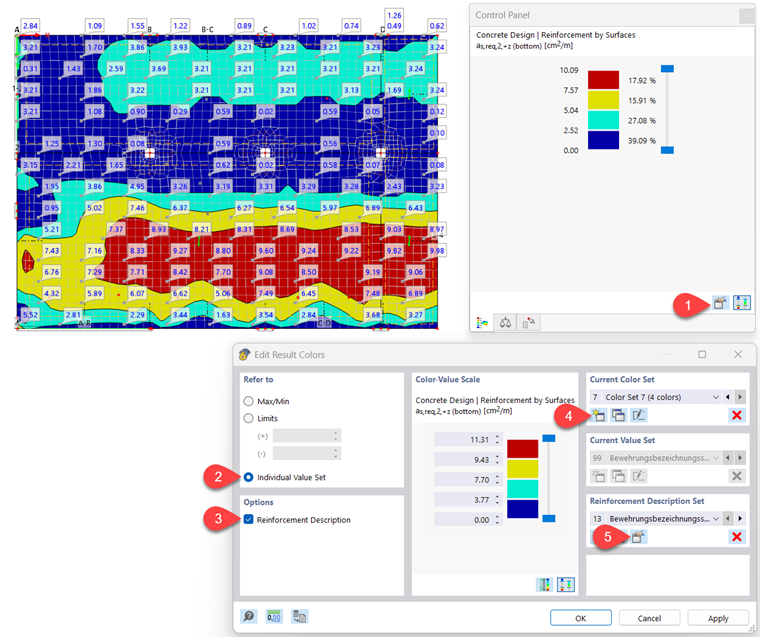

Dialog 'Upravit panel výsledků' můžete otevřít buď tlačítkem 'Upravit panel výsledků'
nebo dvojklikem na panel výsledků ➀.
V dialogu 'Upravit barvy výsledků' poté aktivujte možnost Individuální množina hodnot ➁. Zaškrtněte možnost Označení výztuže ➂. Počet oblastí, které mají být pokryty, můžete změnit pomocí funkce 'vytvořit novou sadu' v dialogovém okně 'Aktuální barevná paleta' ➃. Poté pomocí tlačítka
v sekci 'Sada označení výztuže' otevřete dialog 'Upravit sadu označení výztuže' ➄.

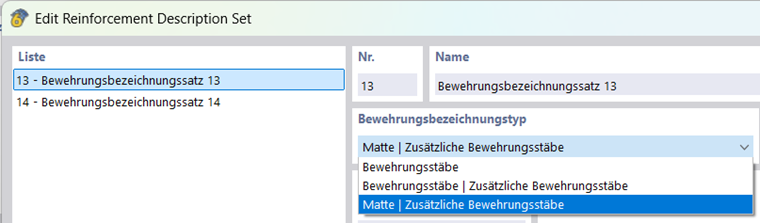

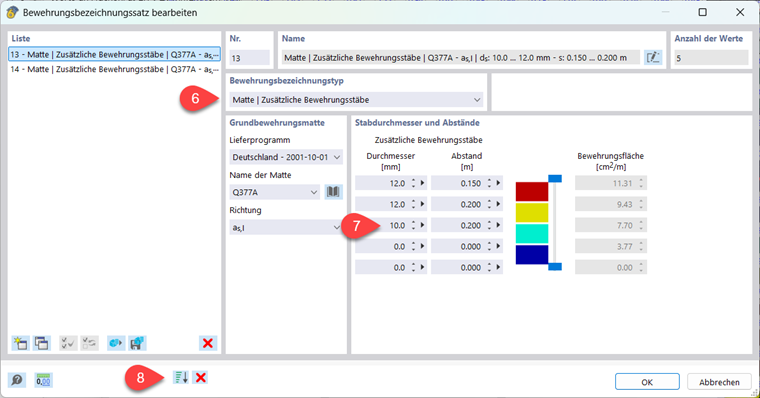

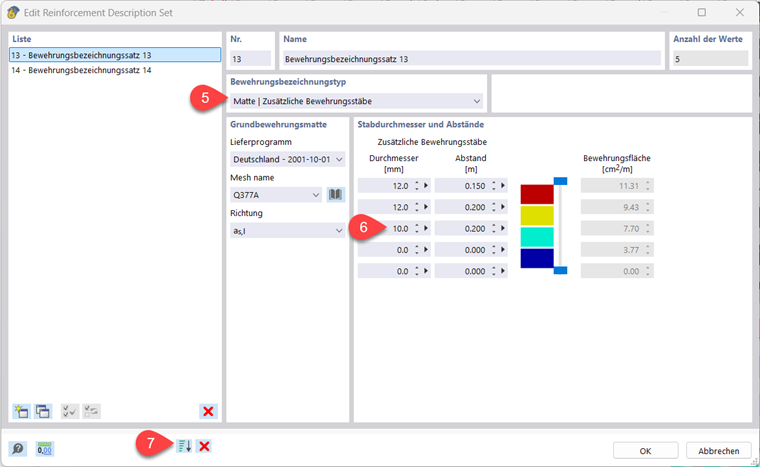

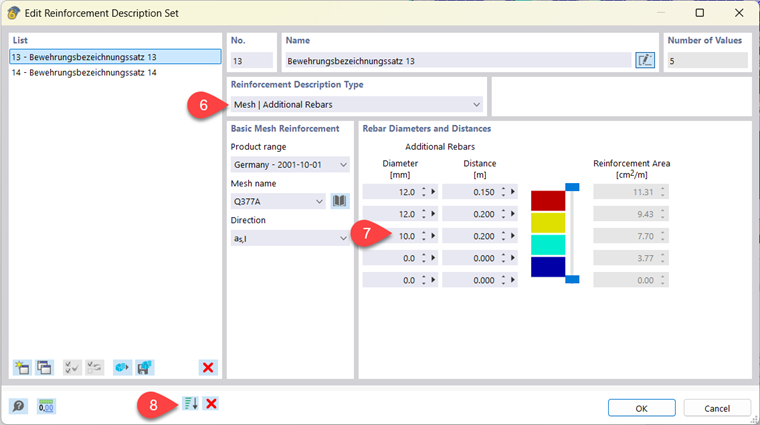

V dialogu nejprve nastavte základní provedení plošné výztuže. K tomu jsou v seznamu 'Typ označení výztuže' k dispozici tři varianty ➅:
- Výztužné pruty
- Výztužné pruty a dodatečné výztužné pruty
- Sítě a dodatečné výztužné pruty
Požadované základní pokrytí plošné výztuže může být zajištěno buď prutovou výztuží, nebo výztužnými sítěmi. Pokud zvolíte možnost 'Síť', můžete vhodnou síť nastavit v sekci 'Základní výztužná síť'.
Pro oblasti se zvýšeným namáháním v tahu při ohybu je možné zobrazit dodatečnou požadovanou výztuž ve formě výztužných prutů ➆. Příslušné oblasti lze vybrat pomocí barevného odstupňování. V části 'Aktuální barevná paleta' dialogu 'Upravit barvy výsledků' (viz ➃ na obrázku Použití sady označení výztuže) lze určit, kolik různých oblastí výztuže se má zohlednit.
Oblasti pokryté základní výztuží a dodatečnými výztužnými pruty se po potvrzení 'OK' zobrazí odpovídajícím způsobem pomocí izoploch nebo izolinií.

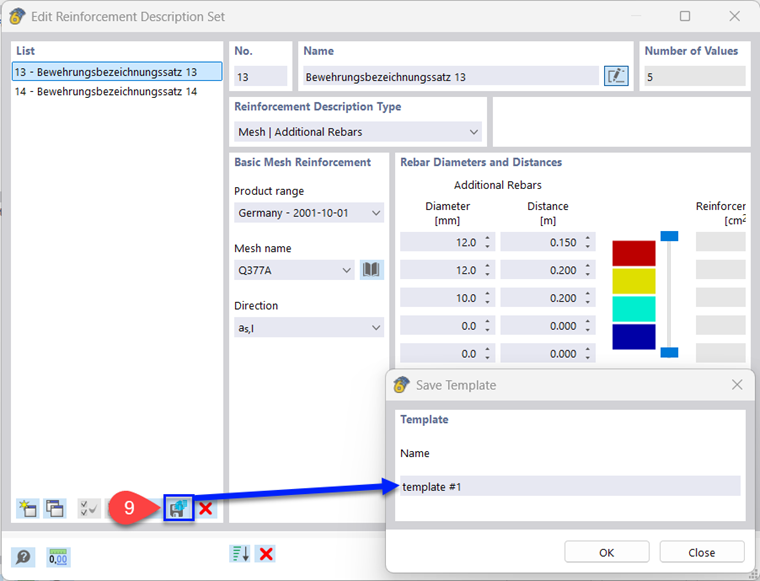

Nyní máte možnost vytvořenou sadu označení výztuže uložit pro další projekty napříč polohami pomocí šablon ➈.
Hodnoty na plochách
Kategorie 'Hodnoty na plochách' na konci horní části navigatoru nabízí různé možnosti zobrazení výsledných hodnot na plochách.
Funkce jsou popsány v kapitole Ergebniswerte an Flächen příručky RFEM. Můžete je také využít pro vyhodnocení návrhových výsledků.

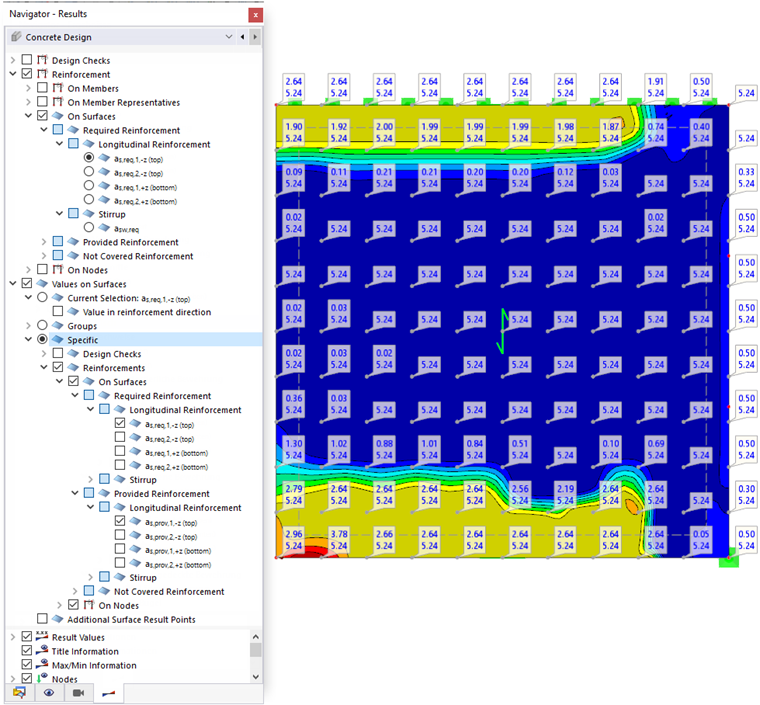

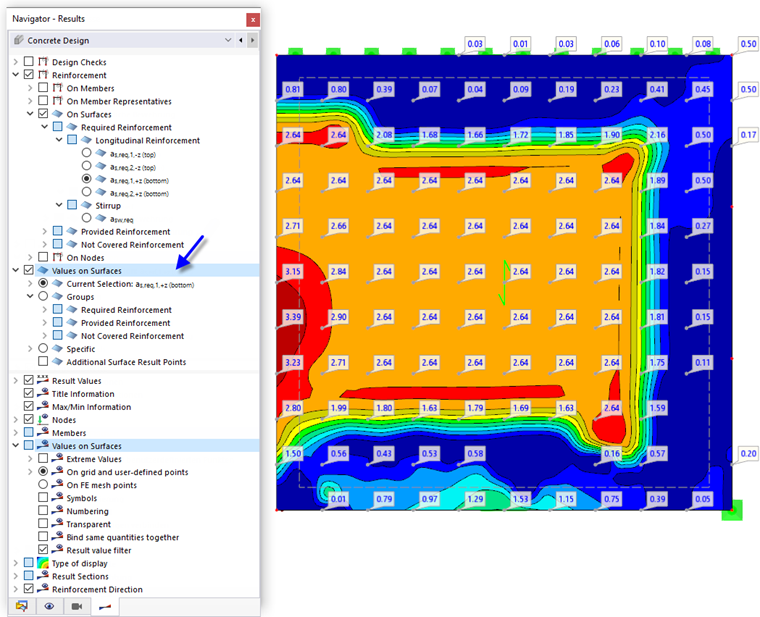

Volbou Aktuální výběr se zobrazují hodnoty druhu výztuže, který jste nastavili výše v navigatoru. Výsledné hodnoty v bodech rastru nebo FE sítě – nastavitelné v dolní části navigatoru – odpovídají tak průběhům na plochách (viz obrázek výše).

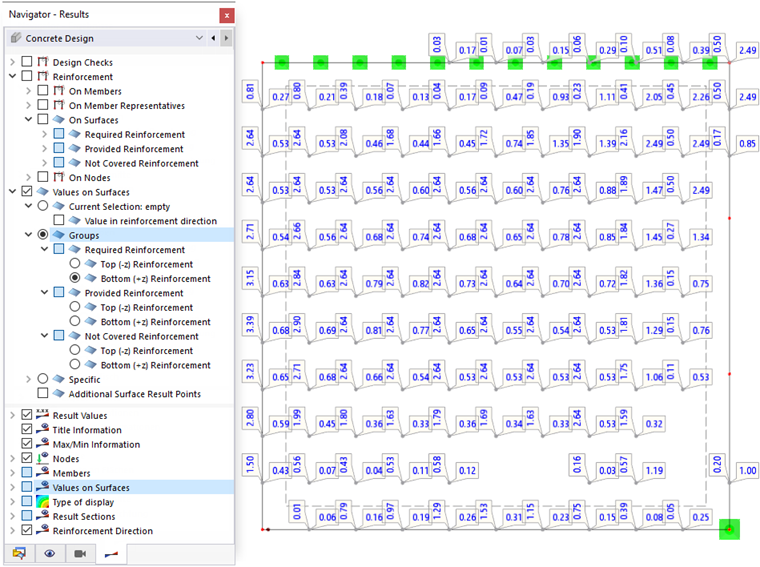

Volba Skupiny umožňuje zobrazit hodnoty výztuže po vrstvách. Hodnoty se přitom vykreslují vždy ve směru výztuže. Při tomto způsobu zobrazení se doporučuje nezobrazovat žádné průběhy výsledků.
Volbou Specifické můžete sami definovat typy výsledků pro hodnoty související s výztuží.
