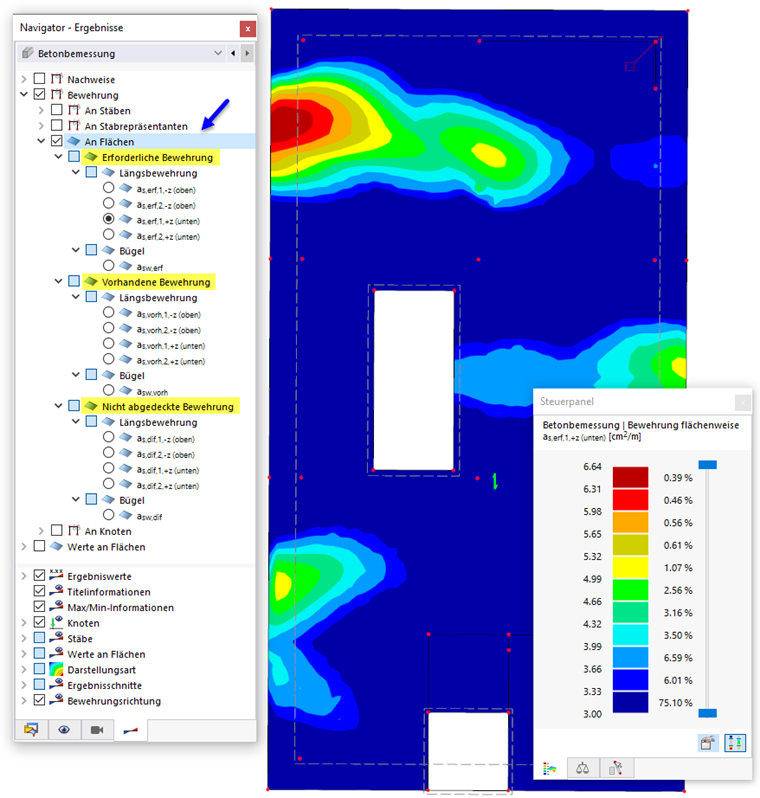

Legen Sie im 'Navigator - Ergebnisse' die Bemessungsergebnisse der Bewehrungsquerschnitte fest, die an den Flächen grafisch angezeigt werden sollen. Es stehen die spezifischen Ergebnisse für die erforderliche Bewehrung, die vorhandene Bewehrung sowie die nicht abgedeckte Bewehrung zur Auswahl.
Für jede Flächenstelle wird die Querschnittsfläche der ausgewählten Bewehrungsart angezeigt.
Obere und untere Lage
Die obere und untere Bewehrung wird gemäß der Zuordnung angesetzt, die Sie für jeden Flächenbewehrungstyp festgelegt haben.
Sie können die Flächenachsen über den Eintrag Lokale Achsensysteme der Flächen ein/aus im Flächen-Kontextmenü ein- und ausblenden. Alternativ verwenden Sie den 'Navigator - Anzeige' (Modell → Basisobjekte → Flächen → Flächenachsensysteme x, y, z).
Richtung der Bewehrung
Die Bewehrungsrichtungen 1 und 2 haben Sie den Flächen bei den Betonbemessungseigenschaften zugewiesen. Sie können die Darstellung der aktuellen Bewehrungsrichtung mit dem Kontrollfeld Bewehrungsrichtung im 'Navigator - Ergebnisse' steuern.
Steuerpanel

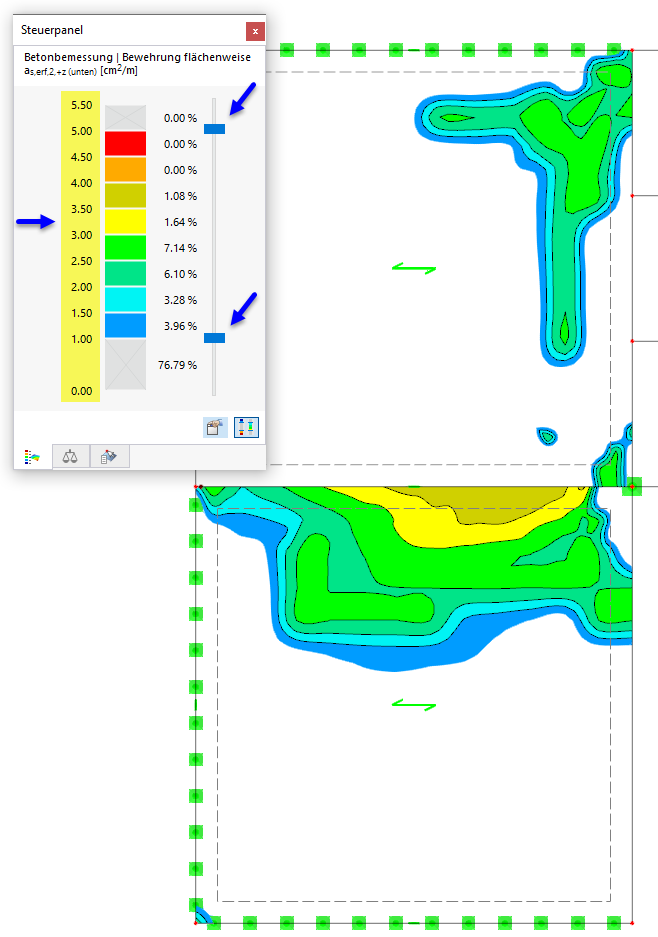

Im Steuerpanel sind die Farbzuordnungen der Bewehrungsquerschnitte angegeben. Sie können dort bei Bedarf die Farben anpassen, Farbbereiche ausblenden sowie Objekte für die Ergebnisanzeige festlegen (siehe Kapitel Steuerpanel des RFEM-Handbuchs).
Bewehrungsbeschreibungssatz
Mit der Funktion „Bewehrungsbezeichnung“ kann der Bewehrungswert [cm²/m] im Panel durch eine Beschreibung der Bewehrung ersetzt werden, beispielsweise anhand von Stabdurchmesser und Stababstand. Die Option „Bewehrungsbezeichnung“ steht für die grafische Anzeige der erforderlichen Flächenbewehrung sowie der nicht abgedeckten Flächenbewehrung zur Verfügung.

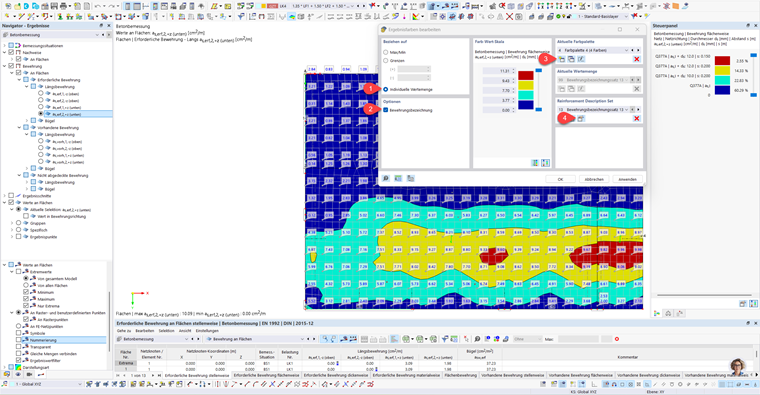

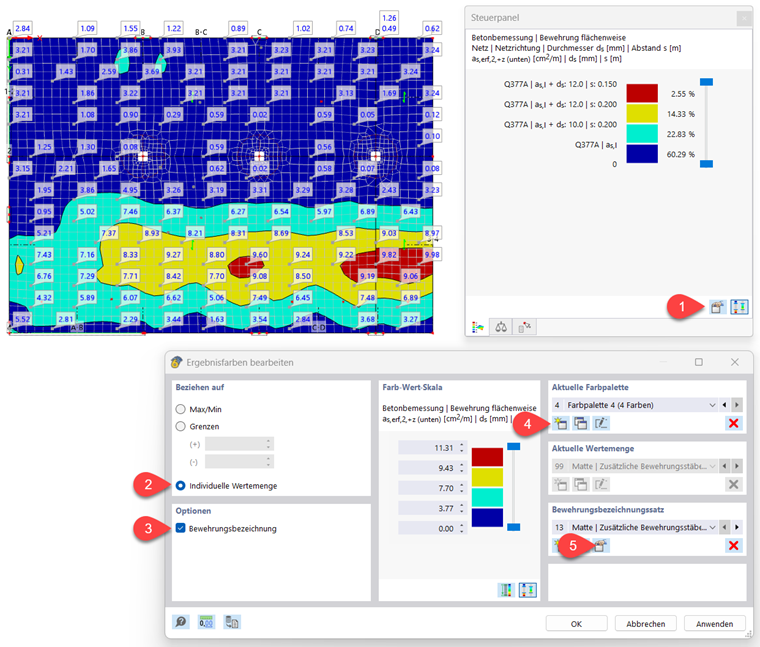

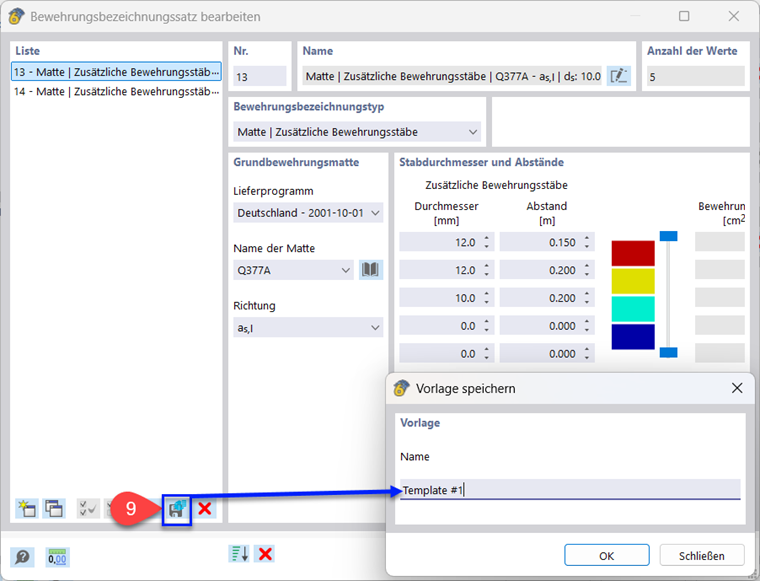

Durch die Aktivierung der Option „Bewehrungsbezeichnung“ (Nr.2) im Steuerpanel wird das Dialogfenster „Bewehrungsbeschreibung“ verfügbar, das über die Schaltfläche „Bearbeiten“ (Nr.4) geöffnet werden kann.
In diesem Dialog wird zunächst eine grundlegende Flächenbewehrung definiert. Hierfür stehen drei Varianten zur Auswahl:

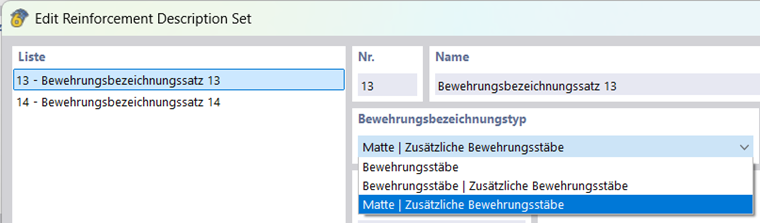

- Bewehrungsstäbe
- Bewehrungsstäbe und zusätzliche Bewehrungsstäbe
- Matte und zusätzliche Bewehrungsstäbe
Die erforderliche Grundabdeckung der Flächenbewehrung kann entweder durch Stabbewehrung oder durch Bewehrungsmatten (Nr. 5) gewählt werden. Wird die Option „Matte“ ausgewählt, kann diese im Dialogfeld „Grundbewehrungsmatte“ definiert werden.

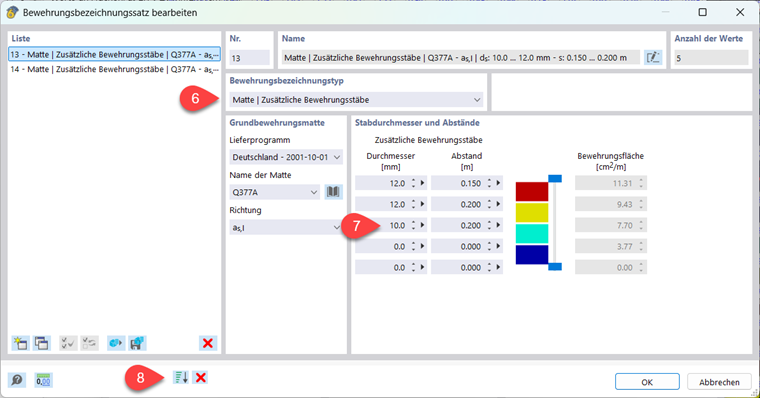

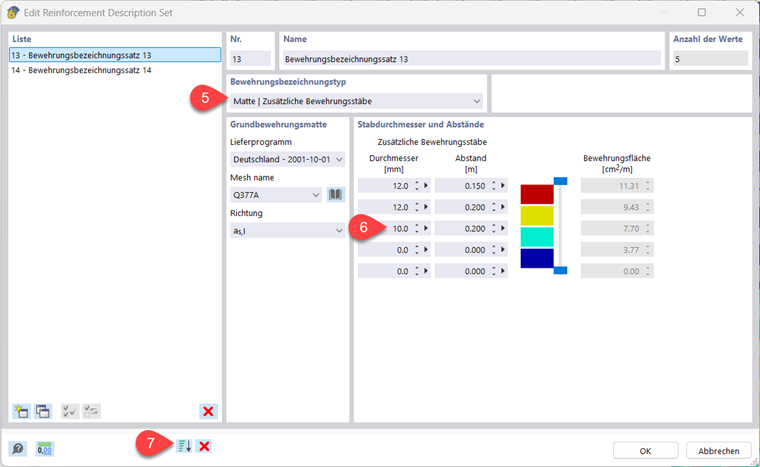

Für Bereiche mit erhöhter Biegezugbeanspruchung besteht die Möglichkeit, zusätzliche erforderliche Bewehrung in Form von Bewehrungsstäben darzustellen (Nr. 6). Die relevanten Bereiche können über eine farbliche Abstufung ausgewählt werden. Dabei lässt sich im Dialogfeld „Aktuelle Farbpalette“ festlegen, wie viele verschiedene Bewehrungsbereiche berücksichtigt werden sollen (Nr. 3). Die durch die Grundbewehrung und die zusätzlichen Bewehrungsstäbe abgedeckten Bereiche werden nach Bestätigung mit „OK“ entsprechend über Isoflächen bzw. Isolinien visualisiert.
Werte an Flächen
Die Kategorie 'Werte an Flächen' am Ende des oberen Navigatorbereichs bietet verschiedene Möglichkeiten, Ergebniswerte an den Flächen darzustellen.
Die Funktionen sind im Kapitel Ergebniswerte an Flächen des RFEM-Handbuchs beschrieben. Sie können sie auch für die Auswertung der Bemessungsergebnisse nutzen.

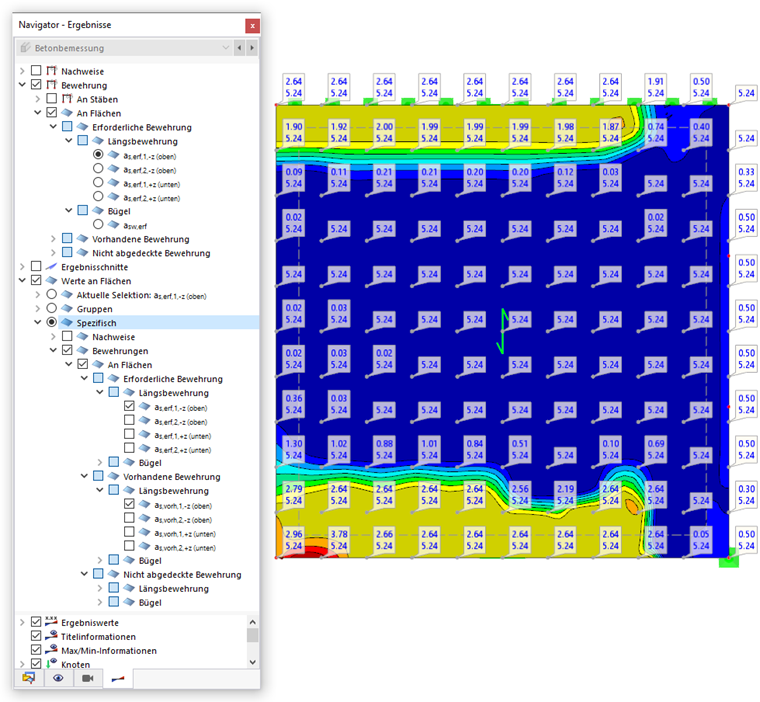

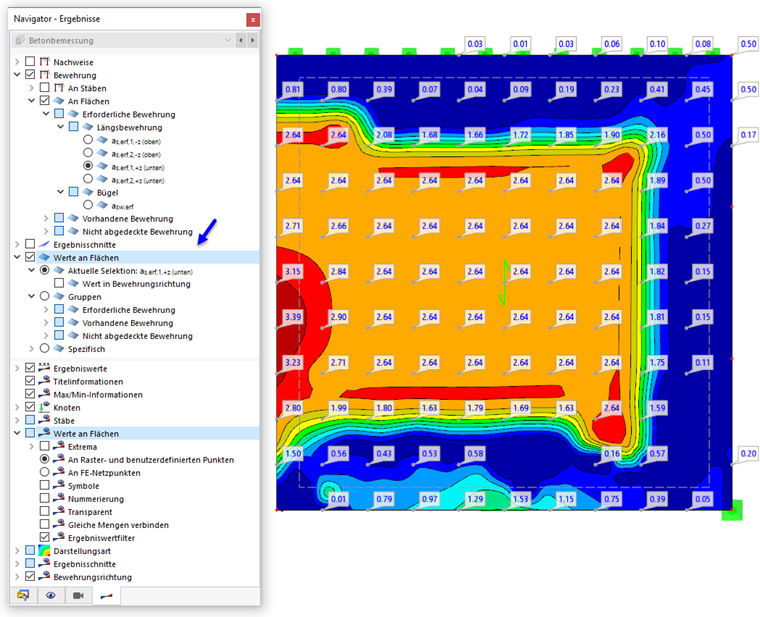

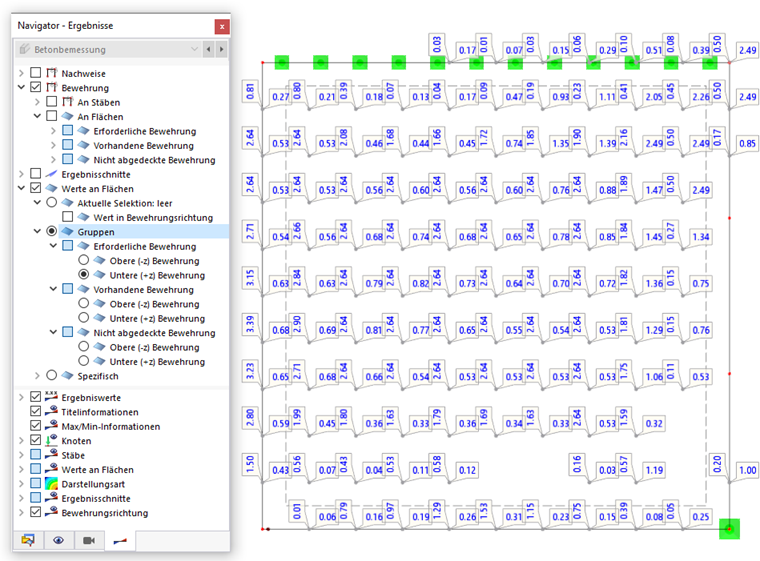

Mit der Option Aktuelle Selektion werden die Werte der Bewehrungsart dargestellt, die Sie oben im Navigator festgelegt haben. Die Ergebniswerte in den Raster- oder FE-Netzpunkten – einstellbar im unteren Navigatorbereich – entsprechen so den Flächenverläufen (siehe Bild oben).
Die Option Gruppen ermöglicht es, die Bewehrungswerte lagenweise anzuzeigen. Die Werte werden dabei jeweils in Bewehrungsrichtung angetragen. Bei dieser Darstellungsart empfiehlt es sich, keine Ergebnisverläufe darzustellen.
Mit der Option Spezifisch können Sie die Ergebnisarten für die bewehrungsbezogenen Werte selbst festlegen.
