Superfici

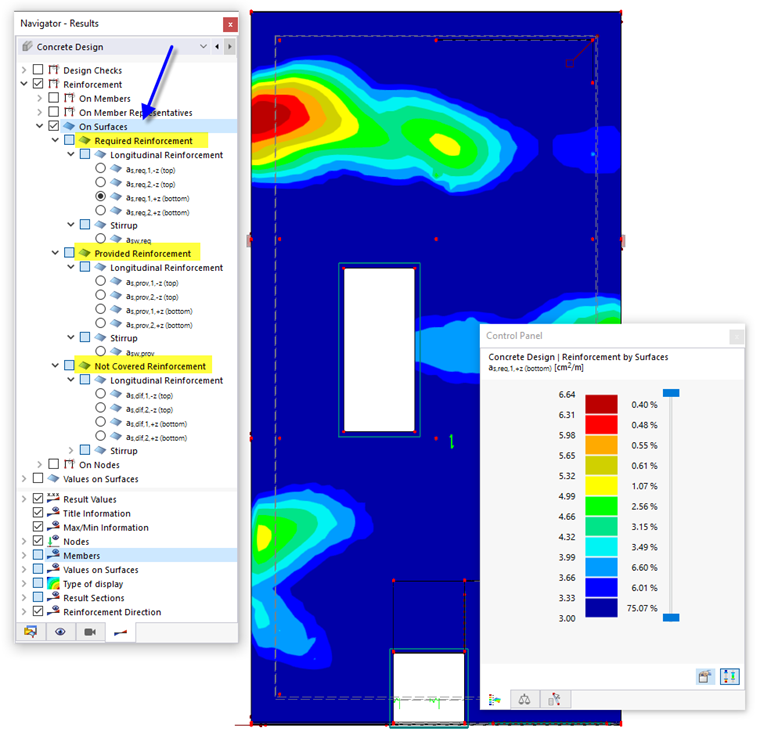

Legen Sie im 'Navigator - Ergebnisse' die Bemessungsergebnisse der Bewehrungsquerschnitte fest, die an den Flächen grafisch angezeigt werden sollen. Es stehen die spezifischen Ergebnisse für die erforderliche Bewehrung, die vorhandene Bewehrung sowie die nicht abgedeckte Bewehrung zur Auswahl.

Per ogni punto della superficie viene visualizzata l'area della sezione dell'armatura selezionata.

Strato superiore e inferiore

L'armatura superiore e inferiore viene applicata in conformità con la assegnazione che avete definito per ogni tipo di armatura superficiale.

Informazione

Se l'asse z locale nelle informazioni di base è orientato verso il basso, l'armatura superiore si trova sul lato della superficie in direzione dell'asse z negativo (−z), mentre l'armatura inferiore si trova corrispondentemente in direzione dell'asse z positivo (+z). Se l'asse z locale è orientato verso l'alto, questa definizione si inverte.

È possibile visualizzare e nascondere gli assi della superficie tramite la voce Attiva/disattiva sistemi di assi locali delle superfici nel menu contestuale della superficie. In alternativa, utilizzare il 'Navigator - Visualizzazione' (Modello → Oggetti base → Superfici → Sistemi di assi delle superfici x, y, z).

Direzione dell'armatura

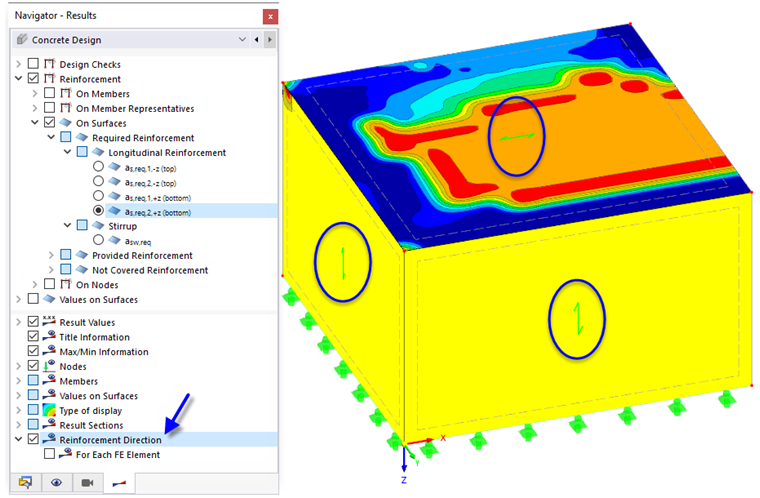

Le direzioni di armatura 1 e 2 sono state assegnate alle superfici nelle proprietà di dimensionamento del calcestruzzo. È possibile controllare la visualizzazione della direzione attuale dell'armatura con la casella di controllo Direzione dell'armatura nel 'Navigator - Risultati'.

Pannello di controllo

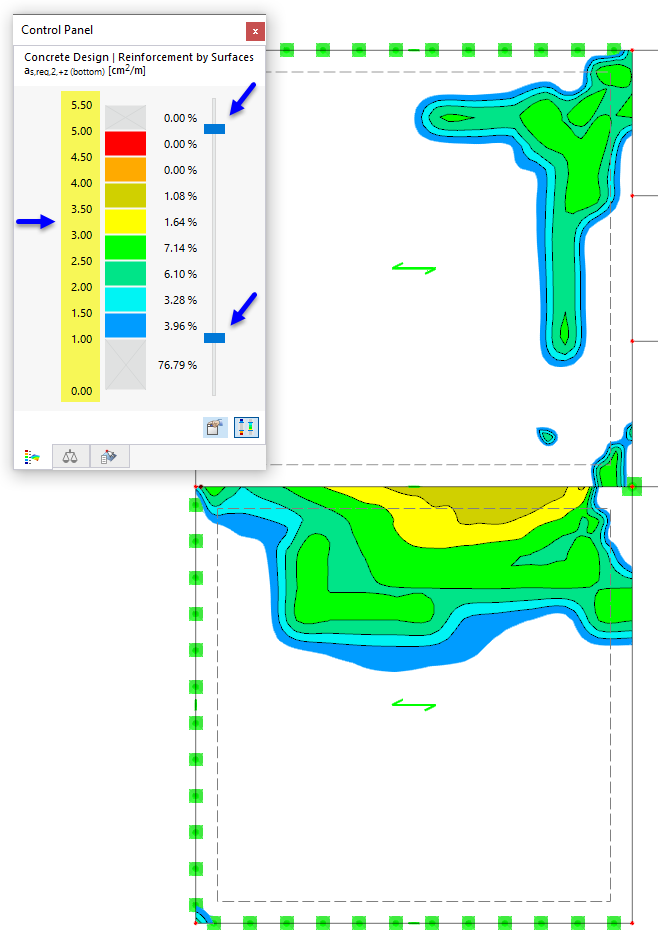

Nel pannello di controllo sono indicate le associazioni di colori delle sezioni di armatura. Se necessario, è possibile adattare i colori, nascondere gli intervalli di colori e definire gli oggetti per la visualizzazione dei risultati (vedere il capitolo Steuerpanel del manuale RFEM).

Set di designazioni dell'armatura

Nel pannello di controllo potete sostituire le indicazioni dell'armatura dei valori in [cm²/m] o [in²/ft]) con una descrizione dell'armatura, ad esempio in base al diametro delle barre e all'interasse delle barre.

Informazione

Le designazioni personalizzate dell'armatura sono disponibili per la visualizzazione grafica dell'armatura superficiale richiesta e dell'armatura superficiale non coperta.

È possibile aprire la finestra di dialogo 'Modifica pannello risultati' sia con il pulsante 'Modifica pannello risultati' Modifica sia facendo doppio clic sul pannello dei risultati ➀.

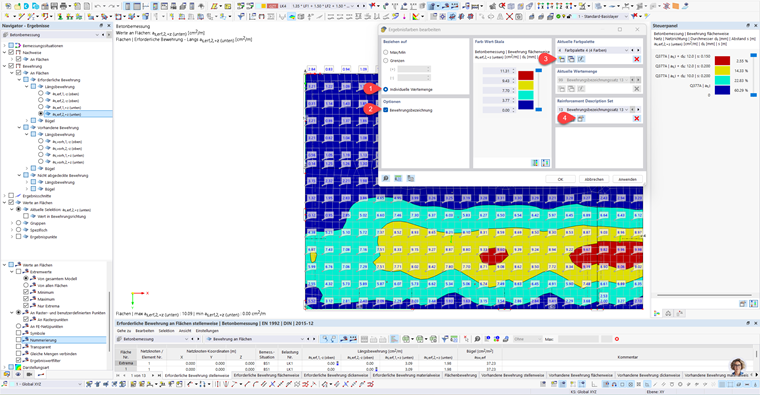

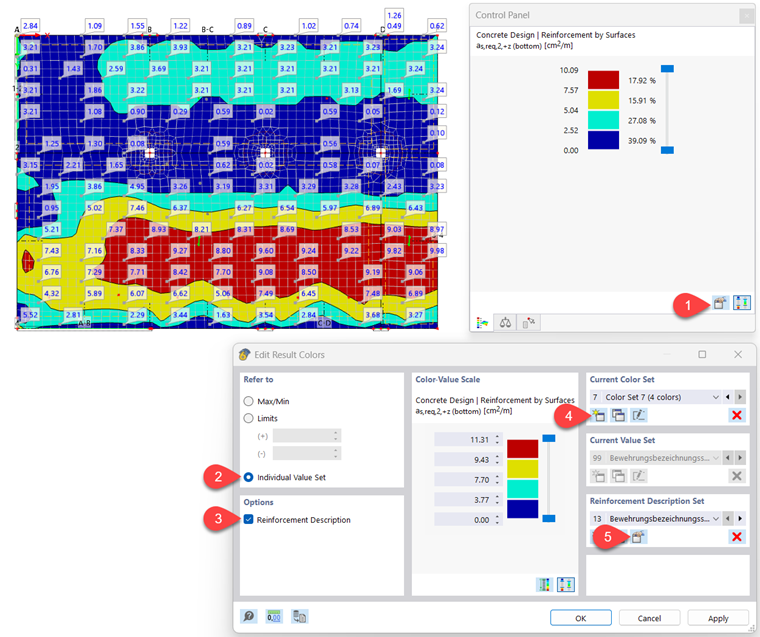

Nella finestra di dialogo 'Modifica colori dei risultati' attivate quindi l'opzione Insieme di valori personalizzato ➁. Selezionate l'opzione Designazione dell'armatura ➂. Avete la possibilità di modificare il numero delle aree da coprire tramite la funzione 'crea nuovo set' nella finestra di dialogo 'Palette colori attuale' ➃. Richiamate quindi con il pulsante Modifica nella sezione 'Set di designazioni dell'armatura' la finestra di dialogo 'Modifica set di designazioni dell'armatura' ➄.

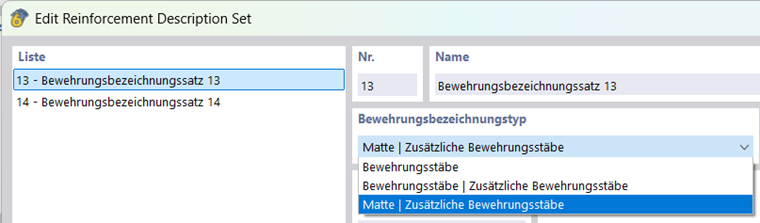

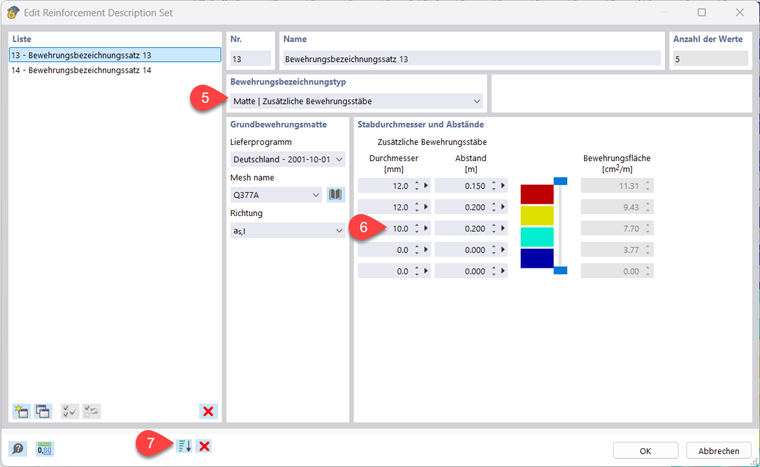

Nella finestra di dialogo definire inizialmente l'esecuzione di base dell'armatura della superficie. A tale scopo, nell'elenco 'Tipo di designazione dell'armatura' sono disponibili tre varianti ➅:

  • Barre d'armatura
  • Barre d'armatura e barre d'armatura aggiuntive
  • Rete e barre d'armatura aggiuntive

La copertura di base richiesta dell'armatura della superficie può essere ottenuta sia mediante armatura ad aste sia mediante reti di armatura. Se selezionate l'opzione 'Rete', potete definire la rete idonea nella sezione 'Rete di armatura di base'.

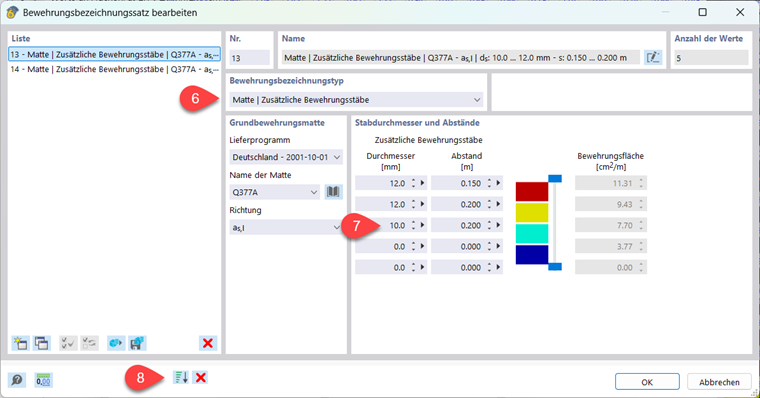

Per le zone con sollecitazione a trazione flessionale aumentata è possibile visualizzare l'armatura aggiuntiva necessaria sotto forma di barre d'armatura ➆. Le aree rilevanti possono essere selezionate tramite una gradazione cromatica. Nella sezione 'Palette colori attuale' della finestra di dialogo 'Modifica colori dei risultati' (vedere ➃ nell'immagine Applicazione del set di designazioni dell'armatura) è possibile definire quante diverse aree di armatura devono essere considerate.

Le aree coperte dall'armatura di base e dalle barre d'armatura aggiuntive vengono visualizzate dopo 'OK' di conseguenza tramite superfici isometriche o linee isometriche.

Suggerimento

Con il pulsante Fascicola è possibile ordinare automaticamente le barre d'armatura aggiuntive in base all'area di armatura effettiva ➇.

Ora avete la possibilità di salvare il set di designazioni dell'armatura creato, trasversalmente alle posizioni, mediante modelli per progetti futuri ➈.

Valori sulle superfici

La categoria 'Valori sulle superfici' nella parte inferiore dell'area superiore del navigatore offre diverse possibilità per visualizzare i valori dei risultati sulle superfici.

Le funzioni sono descritte nel capitolo Ergebniswerte an Flächen del manuale RFEM. Potete utilizzarle anche per la valutazione dei risultati di calcolo.

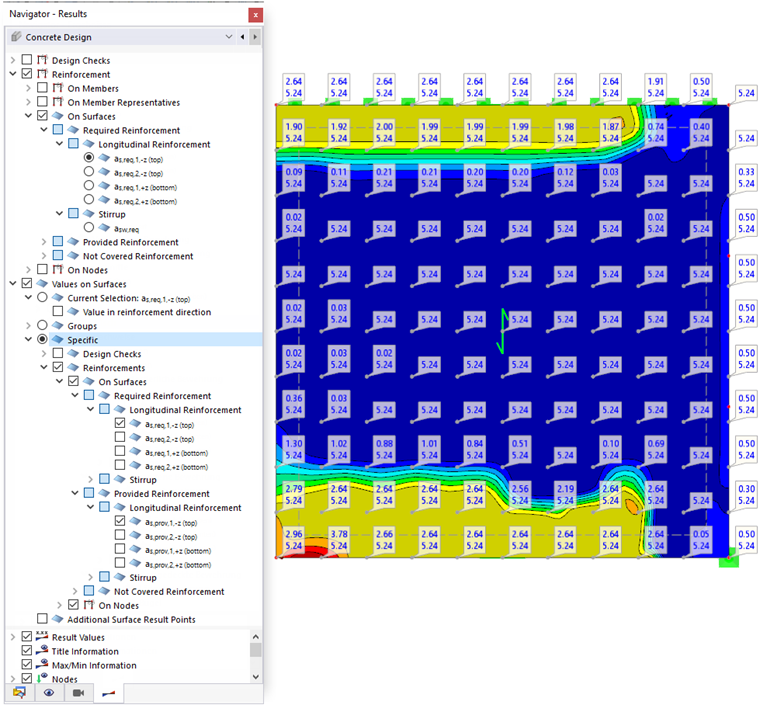

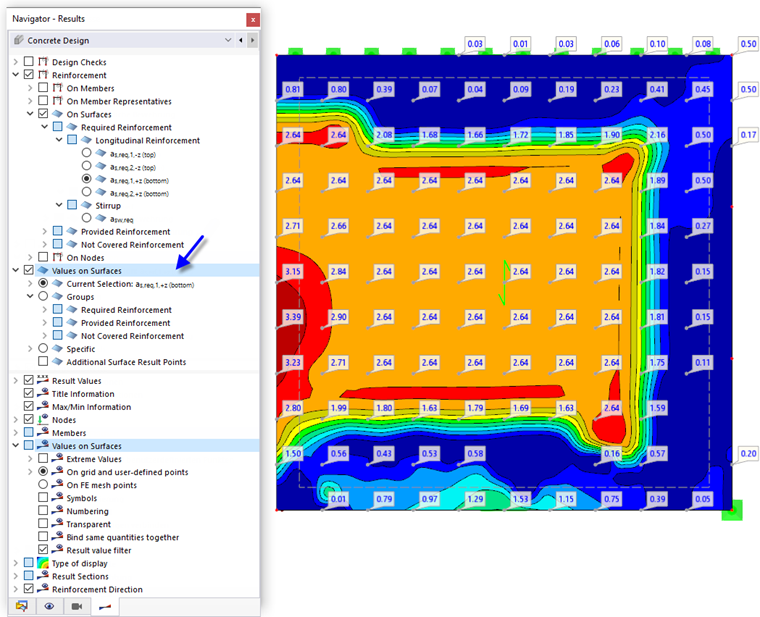

Con l'opzione Selezione attuale vengono visualizzati i valori del tipo di armatura che avete definito sopra nel navigatore. I valori di risultato nei punti della griglia o della mesh FE – impostabili nell'area inferiore del navigatore – corrispondono così agli andamenti sulle superfici (vedere figura sopra).

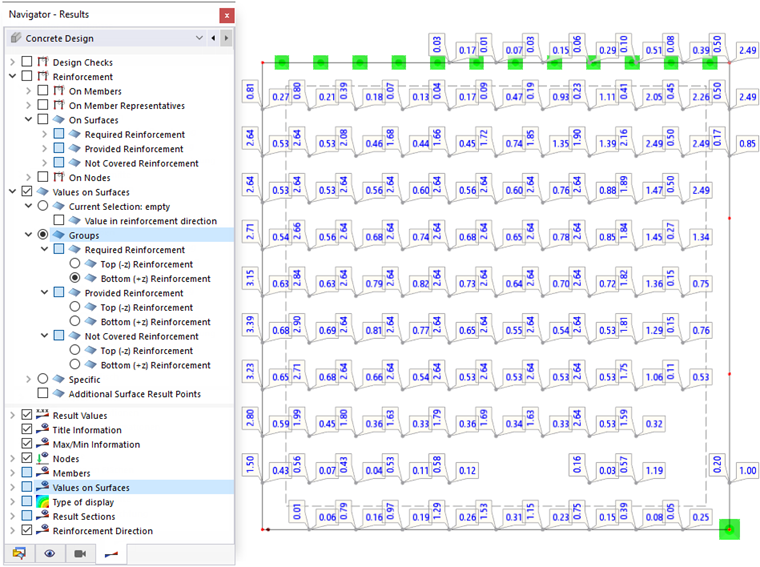

L'opzione Gruppi consente di visualizzare i valori dell'armatura per strato. I valori vengono riportati rispettivamente nella direzione dell'armatura. Per questo tipo di visualizzazione si consiglia di non rappresentare gli andamenti dei risultati.

Con l'opzione Specifico potete definire autonomamente i tipi di risultato per i valori relativi all'armatura.

Suggerimento

Con la funzione filtro dei valori di risultato è possibile definire criteri per intervalli di valori, in modo da influenzare i valori di armatura visualizzati.
