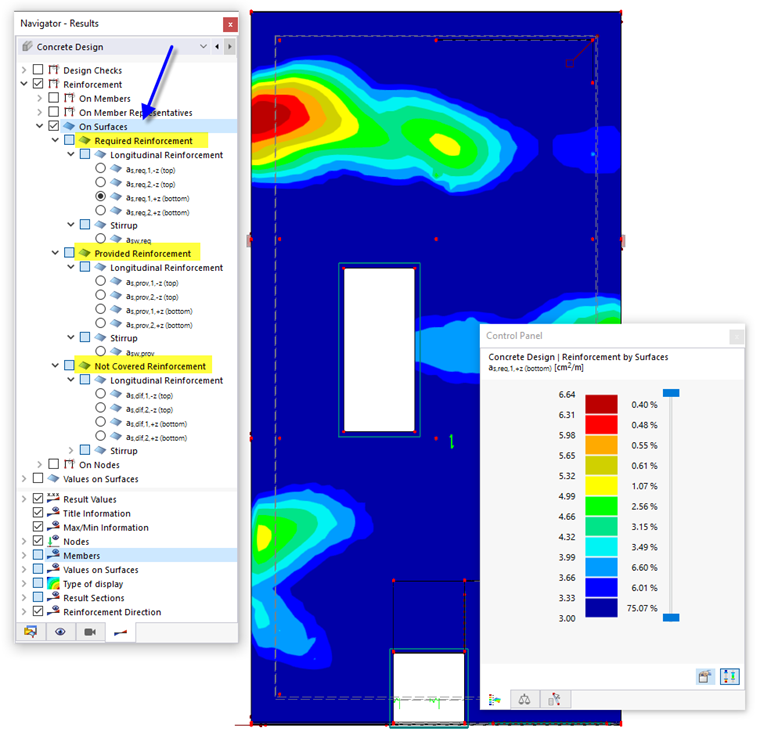

Defina, no 'Navegador - Resultados', os resultados de dimensionamento dos elementos de armadura que devem ser exibidos graficamente nas superfícies. Estão disponíveis os resultados específicos para a armadura necessária, a armadura existente e a armadura não coberta.
Para cada ponto da superfície, é exibida a área da seção transversal do tipo de armadura selecionado.
Camada superior e inferior
A armadura superior e inferior é aplicada de acordo com a atribuição que você definiu para cada tipo de armadura de superfície.
Você pode mostrar e ocultar os eixos da superfície pela opção Ligar/desligar sistemas de eixos locais das superfícies no menu de contexto da superfície. Como alternativa, utilize o 'Navegador - Exibição' (Modelo → Objetos básicos → Superfícies → Sistemas de eixos das superfícies x, y, z).
Direção da armadura
As direções de armadura 1 e 2 foram atribuídas às superfícies nas propriedades de dimensionamento do betão. Você pode controlar a exibição da direção atual da armadura com a caixa de seleção Direção da armadura no 'Navegador - Resultados'.
Painel de controle

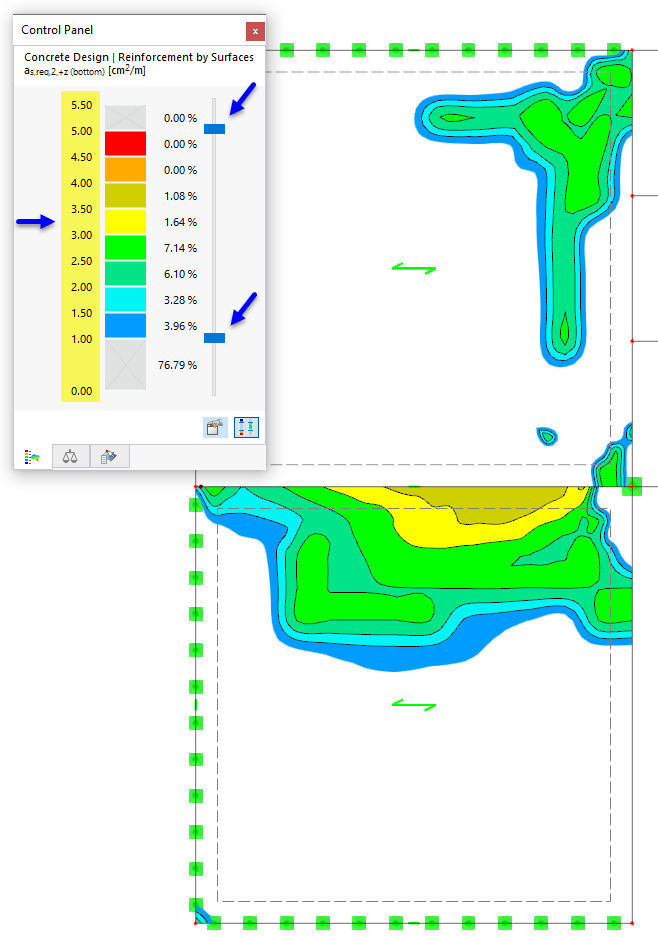

No painel de controle, são indicadas as atribuições de cores dos elementos de armadura. Se necessário, você pode ajustar as cores, ocultar faixas de cores e definir objetos para a exibição dos resultados (ver capítulo Painel de controle do manual do RFEM).
Conjunto de designações da armadura
Você pode substituir as indicações de armadura dos valores em [cm²/m] ou [in²/ft]) no painel de controle por uma descrição da armadura, por exemplo, com base no diâmetro da barra e no espaçamento entre barras.
Você pode abrir a caixa de diálogo 'Editar painel de resultados' com o botão 'Editar painel de resultados'
ou com duplo clique no painel de resultados ➀.

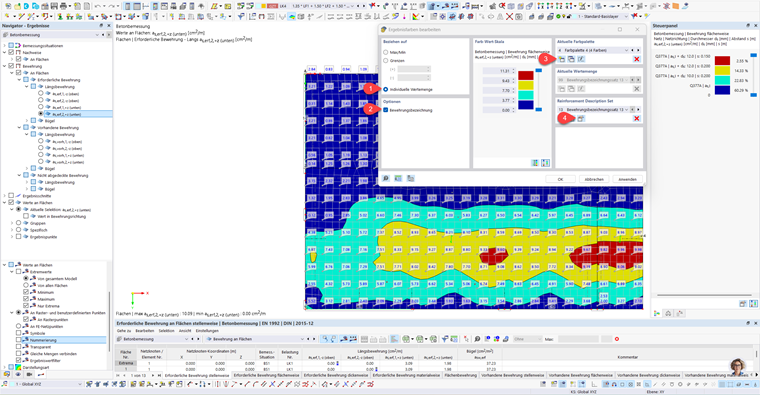

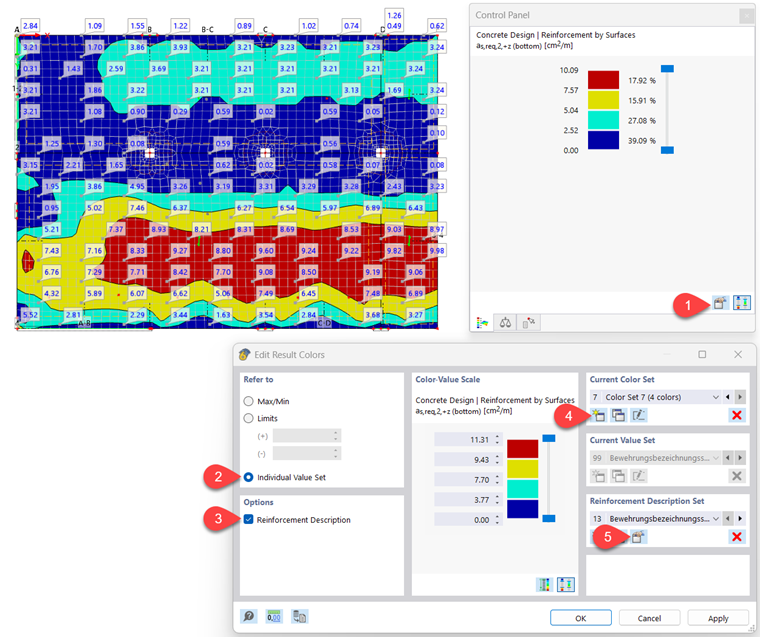

Na caixa de diálogo 'Editar cores dos resultados', ative então a opção Conjunto de valores personalizado ➁. Marque a opção Designação da armadura ➂. Você tem a possibilidade de alterar o número das faixas a serem cobertas através da função 'criar novo conjunto' na caixa de diálogo 'Paleta de cores atual' ➃. Em seguida, chame a caixa de diálogo 'Editar conjunto de designações da armadura' com o botão
na seção 'Conjunto de designações da armadura' ➄.

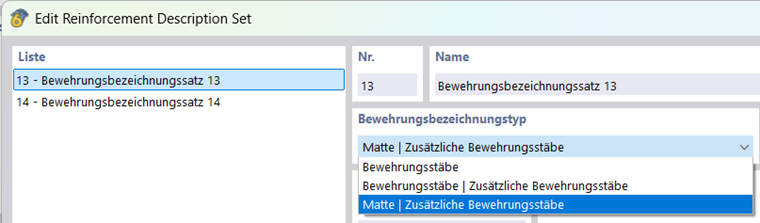

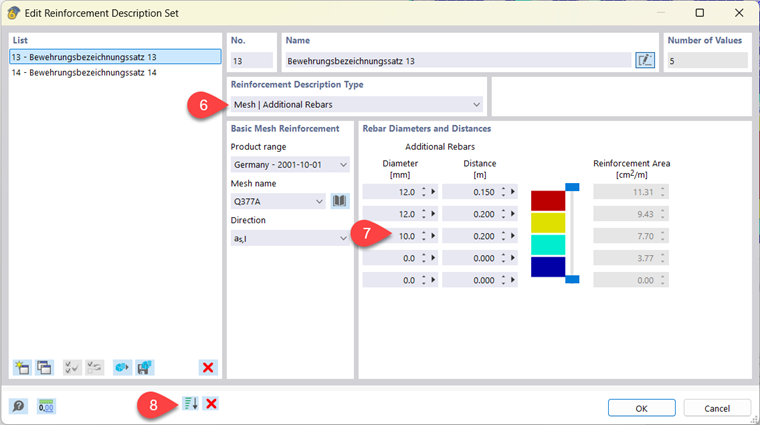

Na caixa de diálogo, defina primeiro a configuração básica da armadura de superfície. Para isso, existem três variantes disponíveis na lista 'Tipo de designação da armadura' ➅:
- Barras de armadura
- Barras de armadura e barras de armadura adicionais
- Malha e barras de armadura adicionais
A cobertura básica necessária da armadura de superfície pode ser realizada por armadura em barras ou por malhas de armadura. Se selecionar a opção 'Malha', pode definir a malha adequada na seção 'Malha de armadura base'.

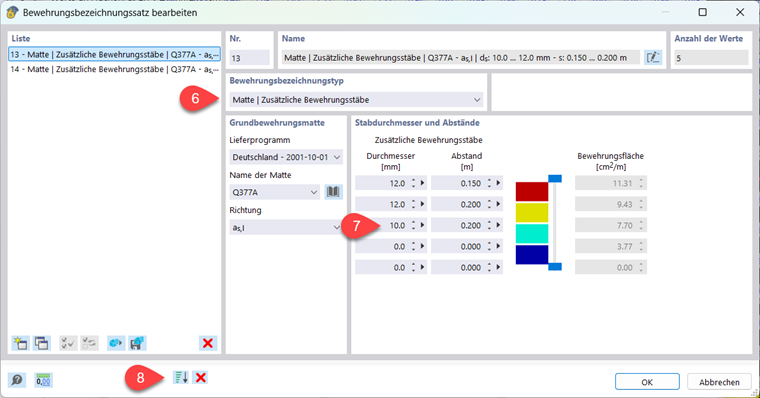

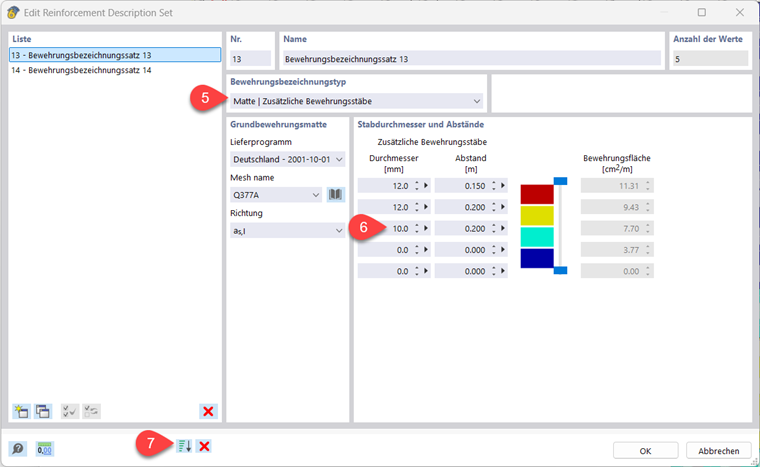

Para áreas com maior solicitação à tração por flexão, existe a possibilidade de representar armadura adicional necessária sob a forma de barras de armadura ➆. As áreas relevantes podem ser selecionadas através de uma graduação de cores. Na seção 'Paleta de cores atual' da caixa de diálogo 'Editar cores dos resultados' (ver ➃ na imagem Aplicação do conjunto de descrição da armadura) pode ser definido quantas áreas de armadura diferentes devem ser consideradas.
As áreas cobertas pela armadura base e pelas barras de armadura adicionais são visualizadas, após 'OK', de forma correspondente por meio de superfícies iso ou isolinhas.
Com o botão
, as barras de armadura adicionais podem ser automaticamente ordenadas de acordo com a área efetiva de armadura ➇.

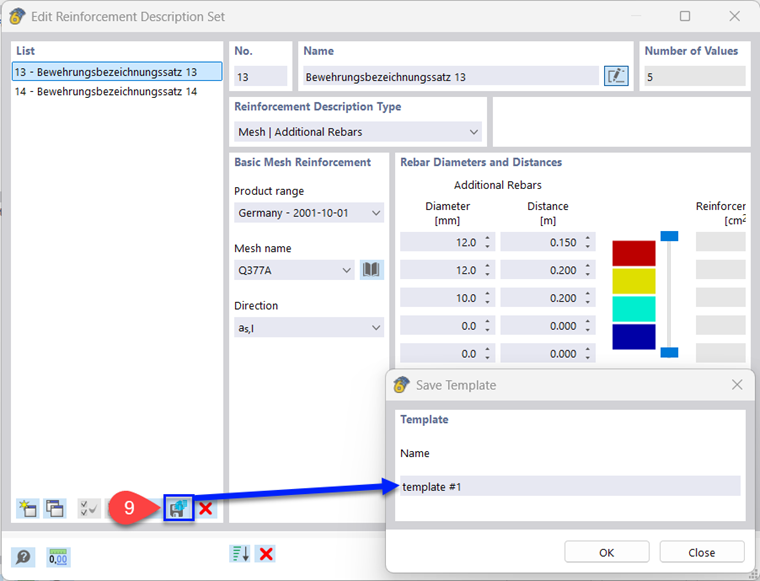

Agora você tem a possibilidade de guardar o conjunto de designações da armadura criado, independentemente da posição, através de templates para projetos futuros ➈.
Valores nas superfícies
A categoria 'Valores nas superfícies' no final da área superior do navegador oferece várias possibilidades para apresentar valores de resultado nas superfícies.
As funções são descritas no capítulo Ergebniswerte an Flächen do manual do RFEM. Você também pode utilizá-las para a avaliação dos resultados de dimensionamento.
Com a opção Seleção atual, são exibidos os valores do tipo de armadura que você definiu acima no navegador. Os valores de resultado nos pontos da malha ou da rede de elementos finitos – configuráveis na área inferior do navegador – correspondem assim às distribuições na superfície (ver imagem acima).

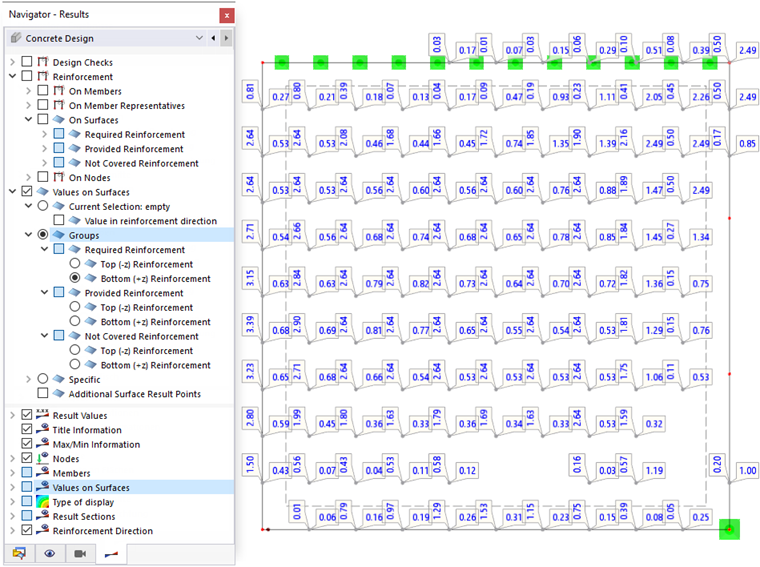

A opção Grupos permite exibir os valores de armadura por camada. Os valores são então apresentados em cada direção da armadura. Para este tipo de representação, recomenda-se não exibir distribuições de resultados.
Com a opção Específico, você pode definir por si mesmo os tipos de resultado para os valores relacionados com a armadura.
