Especificaciones de cálculo

Superficies

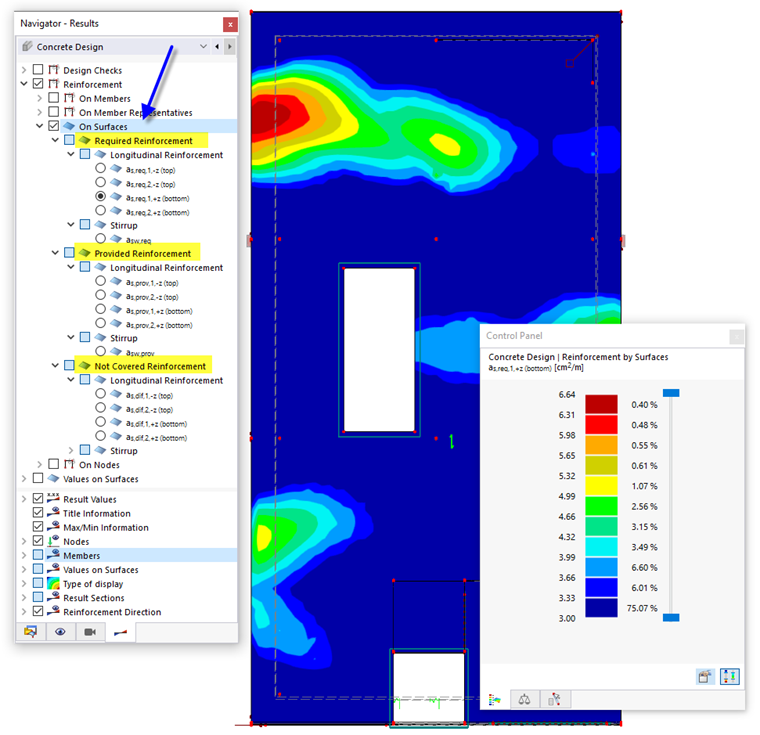

Defina en el 'Navigator - Resultados' los resultados de dimensionamiento de las secciones de armadura que deben mostrarse gráficamente en las superficies. Están disponibles los resultados específicos de la armadura necesaria, la armadura existente y la armadura no cubierta.

Para cada punto de la superficie se muestra el área de la sección transversal del tipo de armadura seleccionado.

Capa superior e inferior

La armadura superior e inferior se aplica según la asignación que ha definido para cada tipo de armadura de superficie.

Información

Si el eje z local está orientado hacia abajo en los datos básicos , la armadura superior se encuentra en el lado de la superficie en dirección del eje z negativo de la superficie (−z), y la armadura inferior en dirección del eje z positivo (+z). Si el eje z local está orientado hacia arriba, esta definición se invierte.

Puede mostrar u ocultar los ejes de superficie mediante la entrada Mostrar/ocultar sistemas de ejes locales de las superficies en el menú contextual de las superficies. Como alternativa, utilice el 'Navigator - Visualización' (Modelo → Objetos básicos → Superficies → Sistemas de ejes de superficies x, y, z).

Dirección de la armadura

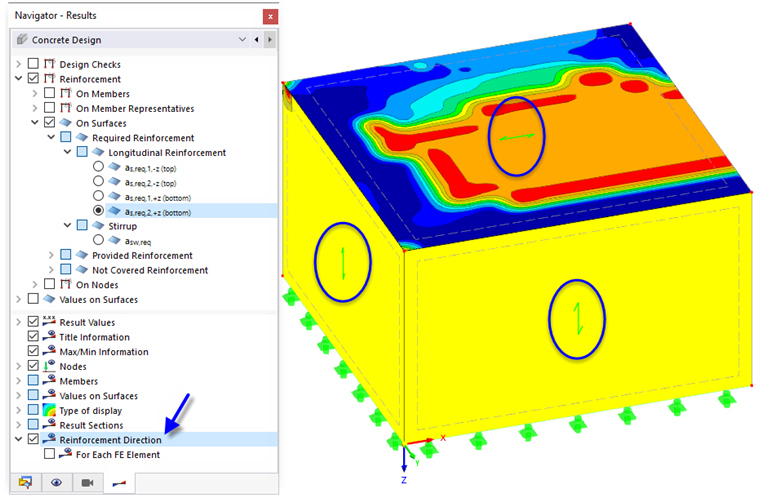

Las direcciones de armadura 1 y 2 las ha asignado a las superficies en las propiedades de dimensionamiento del hormigón. Puede controlar la visualización de la dirección de armadura actual mediante la casilla Dirección de armadura en el 'Navigator - Resultados'.

Panel de control

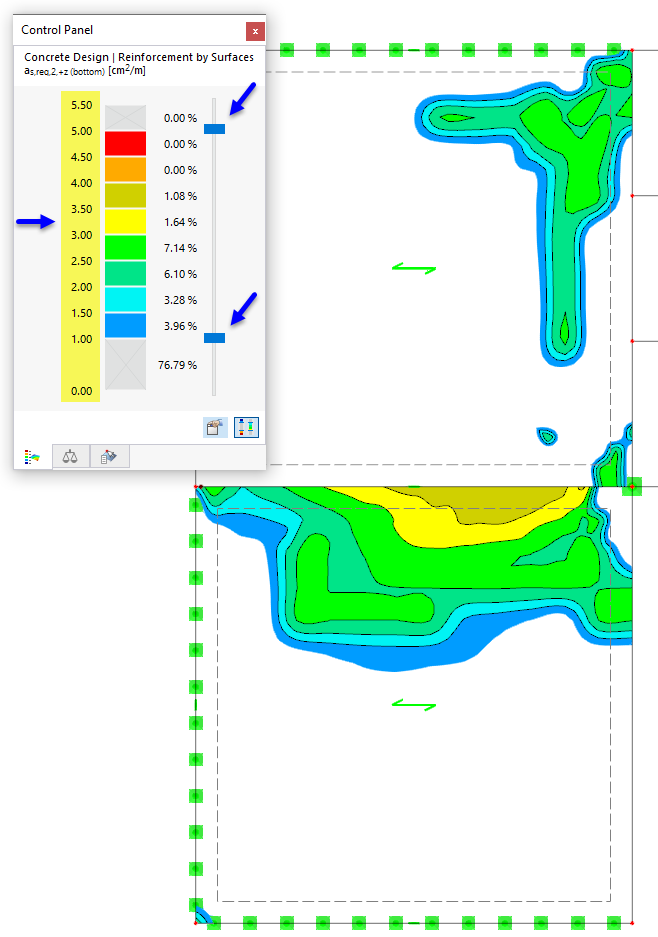

En el panel de control se indican las asignaciones de color de las secciones de armadura. Si es necesario, puede ajustar allí los colores, ocultar rangos de color y definir objetos para la visualización de resultados (véase el capítulo Steuerpanel del manual de RFEM).

Conjunto de designación de armadura

Puede sustituir en el panel de control las indicaciones de armadura de los valores en [cm²/m] o [in²/ft]) por una descripción de la armadura, por ejemplo, en función del diámetro de barra y la separación entre barras.

Información

Las designaciones de armadura individuales están disponibles para la visualización gráfica de la armadura superficial necesaria y de la armadura superficial no cubierta.

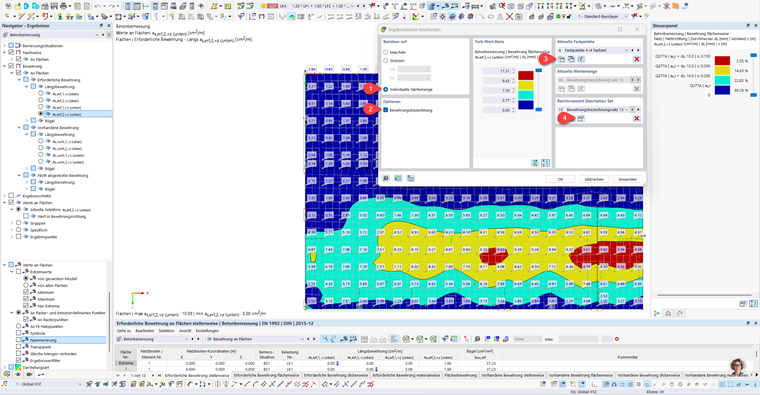

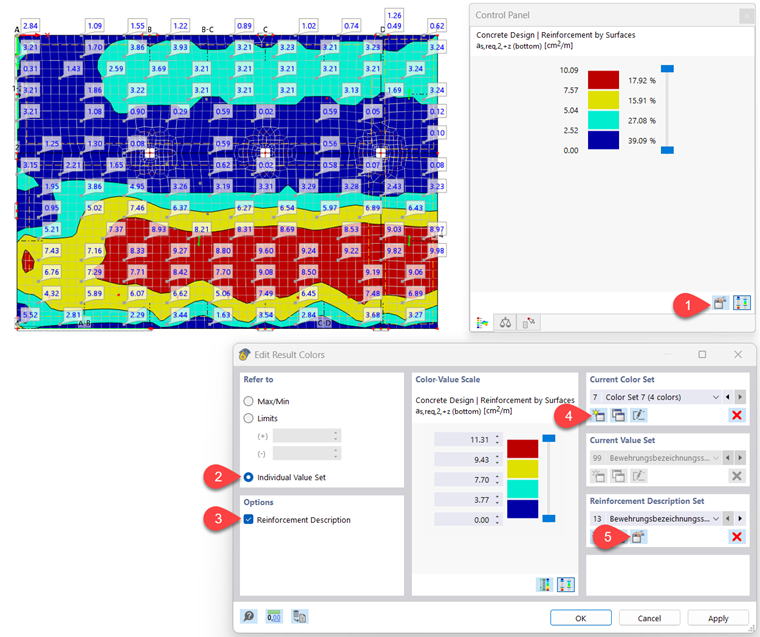

Puede abrir el diálogo 'Editar panel de resultados' bien con el botón 'Editar panel de resultados' Edición o haciendo doble clic en el panel de resultados ➀. En el diálogo 'Editar colores de resultados', active entonces la opción Conjunto de valores personalizado ➁. Marque la opción Designación de armadura ➂. Tiene la posibilidad de modificar el número de rangos a cubrir mediante la función 'crear nuevo conjunto' en el cuadro de diálogo 'Paleta de colores actual' ➃. A continuación, llame con el botón Edición en la sección 'Conjunto de designación de armadura' el diálogo 'Editar conjunto de designación de armadura' ➄.

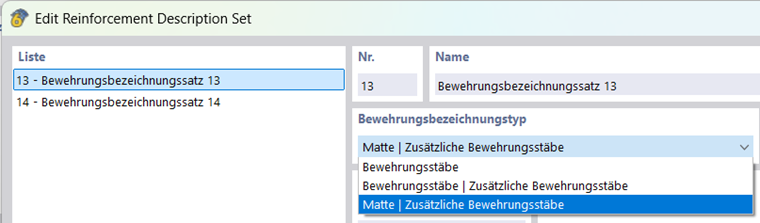

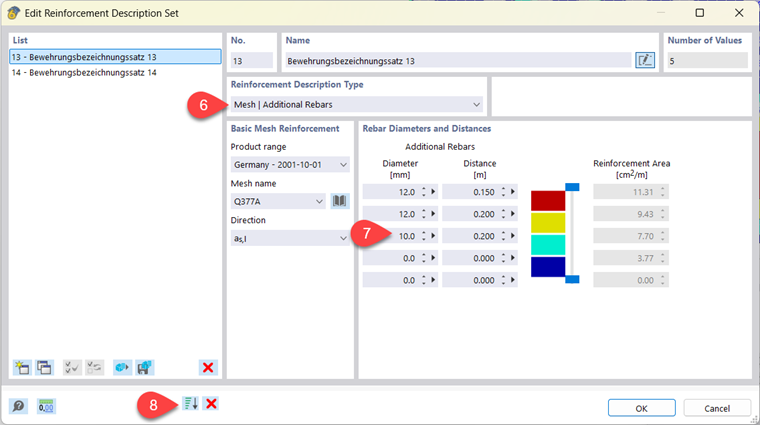

En el diálogo, primero defina la ejecución básica de la armadura de superficie. Para ello, en la lista 'Tipo de designación de armadura' dispone de tres variantes para elegir ➅:

  • Barras de armadura
  • Barras de armadura y barras de armadura adicionales
  • Malla y barras de armadura adicionales

La cobertura básica necesaria de la armadura de superficie puede realizarse bien mediante armadura de barras o mediante mallas de armadura. Si selecciona la opción 'Malla', puede definir la malla adecuada en la sección 'Malla de armadura básica'.

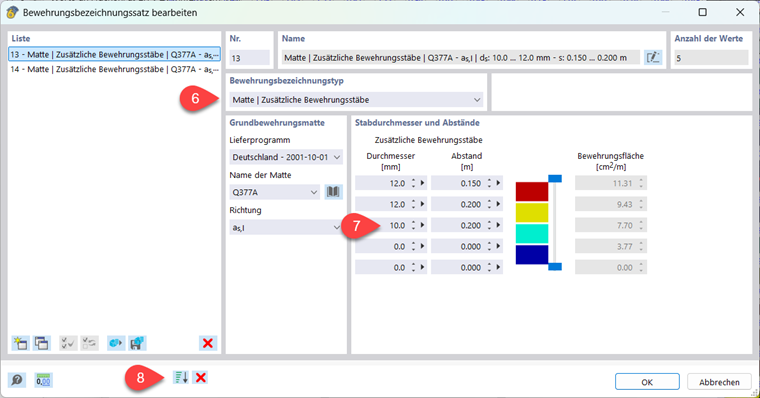

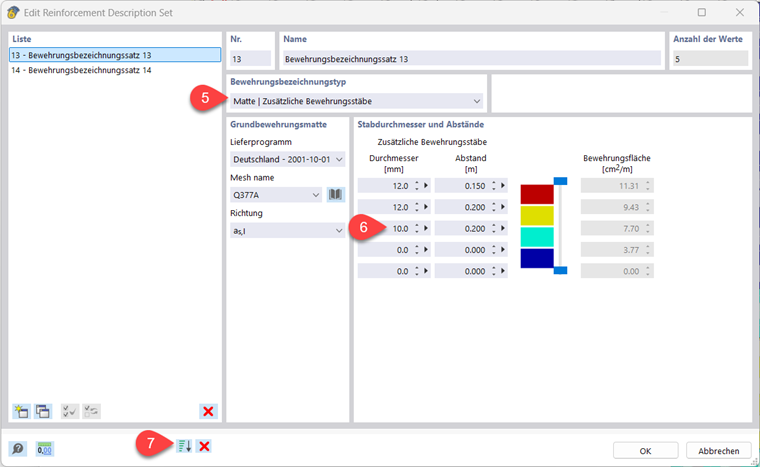

Para las zonas con mayor solicitación de tracción por flexión existe la posibilidad de representar armadura adicional necesaria en forma de barras de armadura ➆. Las zonas relevantes pueden seleccionarse mediante una gradación de colores. En la sección 'Paleta de colores actual' del diálogo 'Editar colores de resultados' (véase ➃ en la imagen Aplicación del conjunto de descripción de armadura) se puede definir cuántas zonas de armadura diferentes deben tenerse en cuenta.

Las zonas cubiertas por la armadura básica y las barras de armadura adicionales se visualizan tras pulsar 'OK' mediante superficies isovalor o líneas isovalor, según corresponda.

Consejo

Con el botón Intercalar las barras de armadura adicionales pueden ordenarse automáticamente según el área efectiva de armadura ➇.

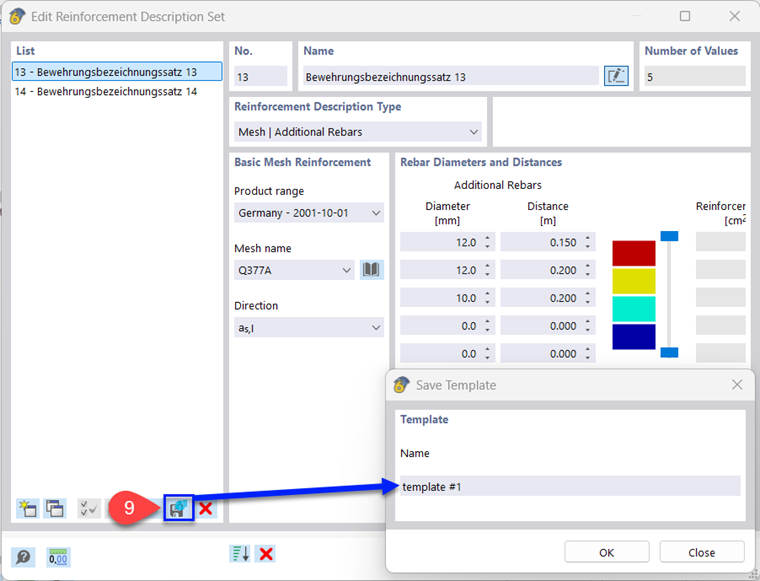

Ahora tiene la posibilidad de guardar el conjunto de designación de armadura creado, de forma independiente de la posición, mediante plantillas para futuros proyectos ➈.

Valores en superficies

La categoría 'Valores en superficies' al final del área superior del navegador ofrece diversas posibilidades para representar valores de resultado en las superficies.

Las funciones se describen en el capítulo Ergebniswerte an Flächen del manual de RFEM. También puede utilizarlas para la evaluación de los resultados de dimensionamiento.

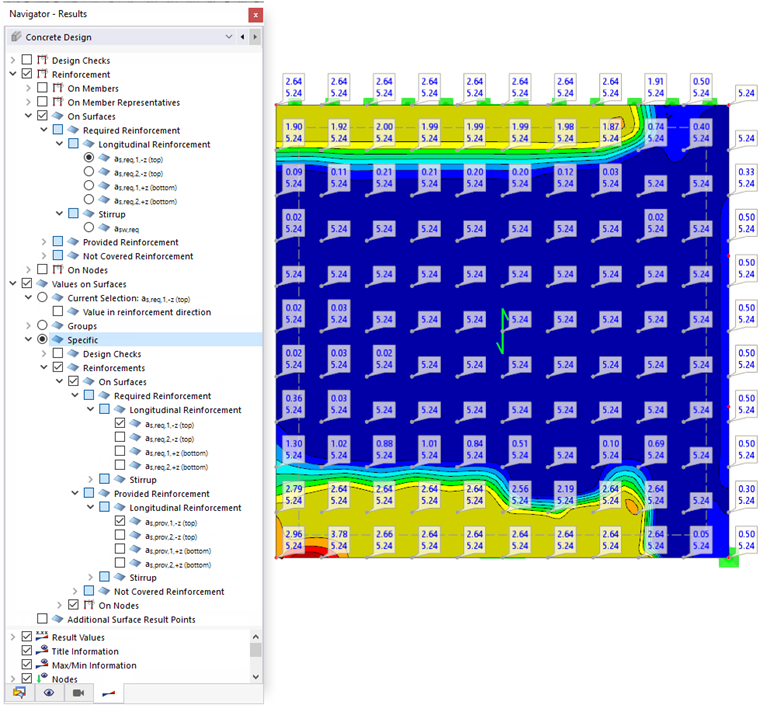

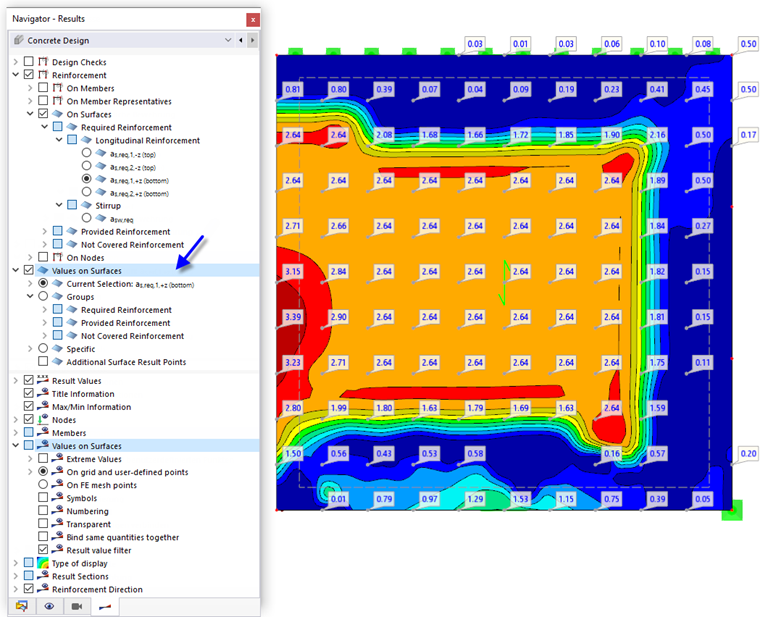

Con la opción Selección actual se muestran los valores del tipo de armadura que ha definido arriba en el navegador. Los valores de resultado en los puntos de la malla o de la rejilla FE – configurables en el área inferior del navegador – corresponden así a las distribuciones en la superficie (véase la imagen superior).

La opción Grupos permite mostrar los valores de armadura por capas. En este caso, los valores se representan en la dirección de armadura correspondiente. Con este tipo de visualización, se recomienda no mostrar distribuciones de resultados.

Con la opción Específico puede definir usted mismo los tipos de resultado para los valores relacionados con la armadura.

Consejo

Con la función filtro de valores de resultado puede definir criterios para rangos de valores a fin de influir en los valores de armadura mostrados.
