Specyfikacja projektowa

Powierzchnie

Legen Sie im 'Navigator - Ergebnisse' die Bemessungsergebnisse der Bewehrungsquerschnitte fest, die an den Flächen grafisch angezeigt werden sollen. Es stehen die spezifischen Ergebnisse für die erforderliche Bewehrung, die vorhandene Bewehrung sowie die nicht abgedeckte Bewehrung zur Auswahl.

Dla każdej lokalizacji powierzchni wyświetlana jest powierzchnia przekroju wybranego rodzaju zbrojenia.

Górna i dolna warstwa

Górne i dolne zbrojenie jest przyjmowane zgodnie z przypisaniem , które zdefiniowali Państwo dla każdego typu zbrojenia powierzchniowego.

Informacje

Jeżeli lokalna oś z w danych podstawowych jest skierowana w dół, wówczas górne zbrojenie znajduje się po stronie powierzchni w kierunku ujemnej osi z powierzchni (−z), a dolne zbrojenie odpowiednio w kierunku dodatniej osi z (+z). Jeżeli lokalna oś z jest zorientowana w górę, definicja ta ulega odwróceniu.

Osie powierzchni można włączać i wyłączać za pomocą wpisu Włącz/wyłącz lokalne układy osi powierzchni w menu kontekstowym powierzchni. Alternatywnie należy użyć 'Nawigatora - Wyświetlanie' (Model → Obiekty podstawowe → Powierzchnie → Układy osi powierzchni x, y, z).

Kierunek zbrojenia

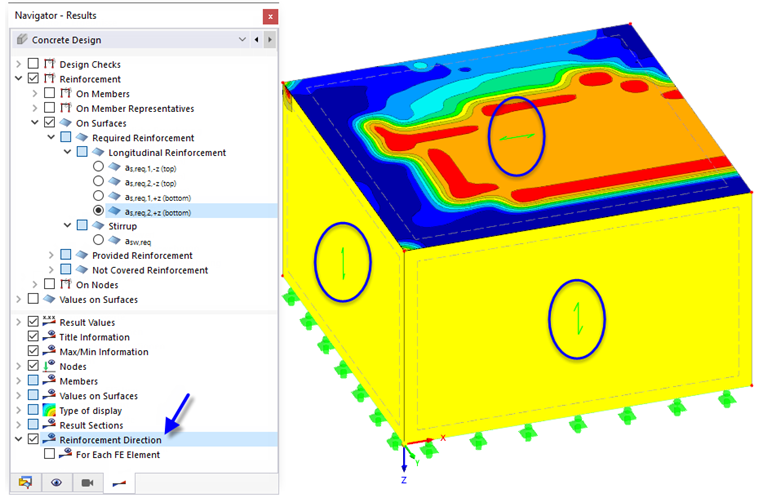

Przypisali Państwo kierunki zbrojenia 1 i 2 do powierzchni w właściwościach do projektowania betonu. Wyświetlanie aktualnego kierunku zbrojenia można sterować za pomocą pola wyboru Kierunek zbrojenia w 'Nawigatorze - Wyniki'.

Panel sterowania

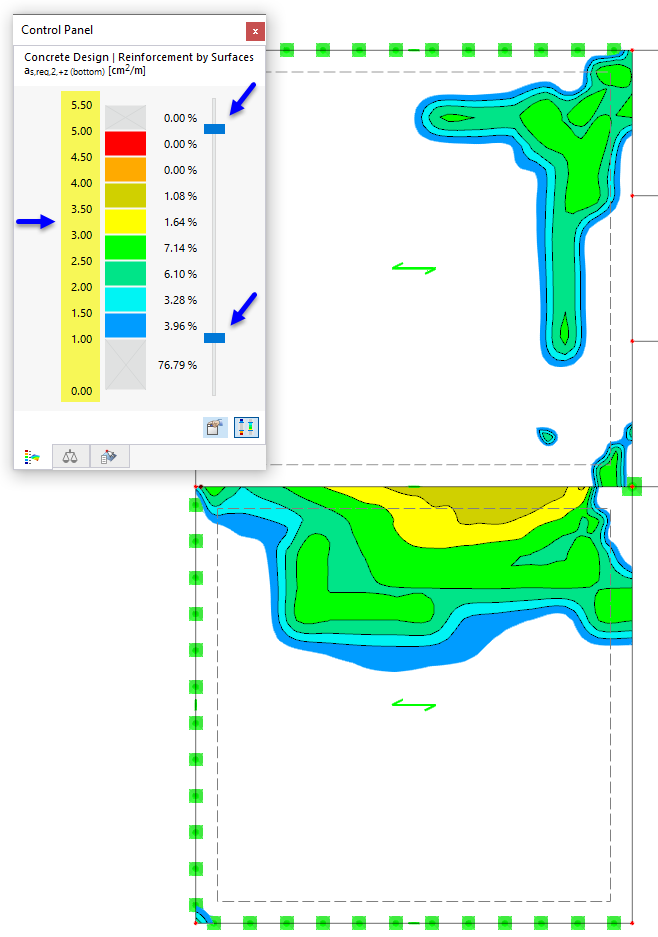

W panelu sterowania podane są przyporządkowania kolorów dla przekrojów zbrojenia. W razie potrzeby można tam dostosować kolory, ukryć zakresy kolorów oraz zdefiniować obiekty do wyświetlania wyników (zob. rozdział Steuerpanel podręcznika RFEM).

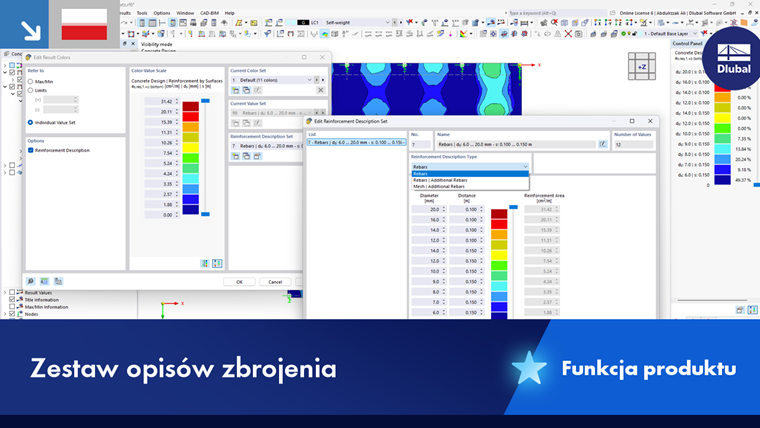

Zestaw oznaczeń zbrojenia

W panelu sterowania można zastąpić oznaczenia zbrojenia wartości w [cm²/m] lub [in²/ft]) opisem zbrojenia, na przykład na podstawie średnicy pręta i rozstawu prętów.

Informacje

Indywidualne oznaczenia zbrojenia są dostępne do graficznego wyświetlania wymaganego zbrojenia powierzchniowego oraz niepokrytego zbrojenia powierzchniowego.

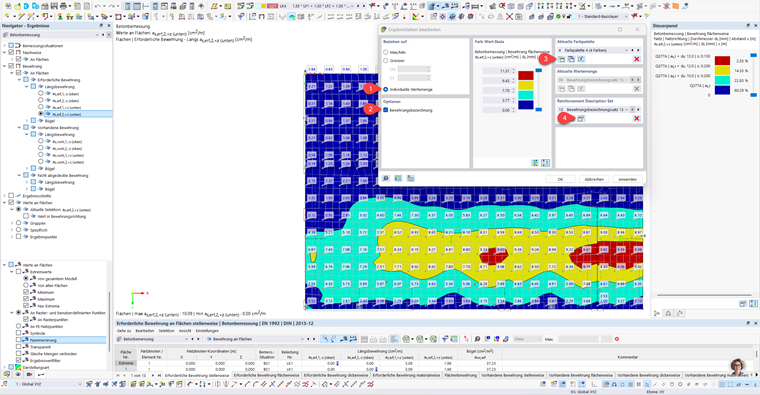

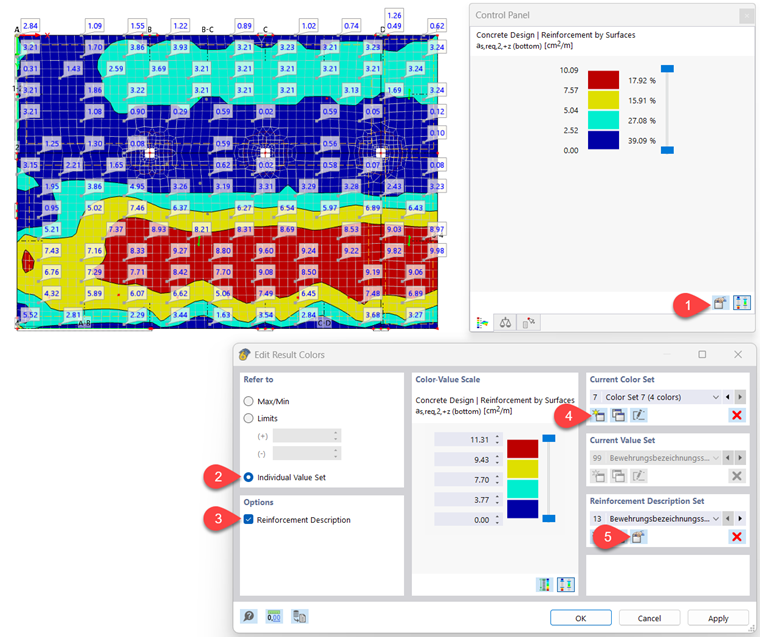

Dialog 'Edytuj panel wyników' można otworzyć albo za pomocą przycisku 'Edytuj panel wyników' Edytuj , albo dwuklikiem na panel wyników ➀.
W dialogu 'Edytuj kolory wyników' należy następnie aktywować opcję Indywidualny zestaw wartości ➁. Należy zaznaczyć opcję Oznaczenie zbrojenia ➂. Istnieje możliwość zmiany liczby zakresów do pokrycia za pomocą funkcji 'utwórz nowy zestaw' w oknie dialogowym 'Bieżąca paleta kolorów' ➃. Następnie należy wywołać dialog 'Edytuj zestaw oznaczeń zbrojenia' za pomocą przycisku Edytuj w sekcji 'Zestaw oznaczeń zbrojenia' ➄.

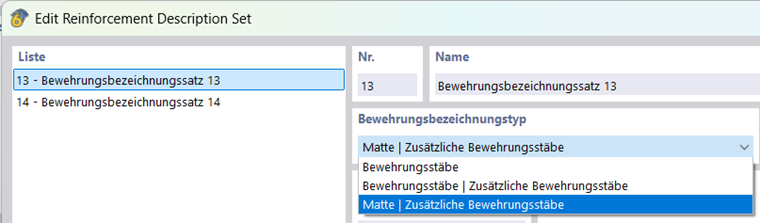

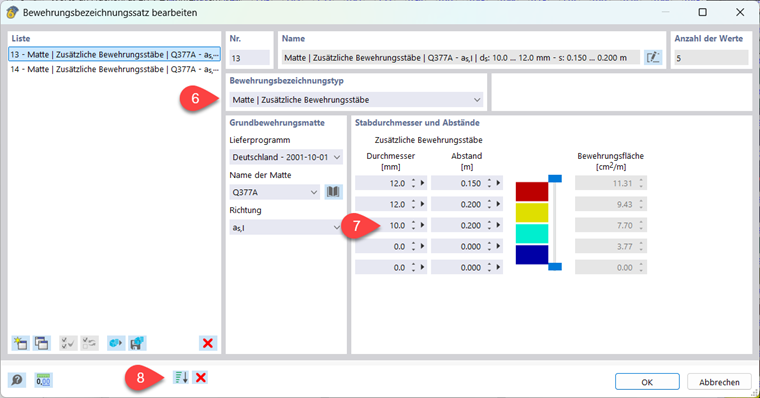

W dialogu należy najpierw określić podstawową konfigurację zbrojenia powierzchniowego. W tym celu w liście 'Typ oznaczenia zbrojenia' dostępne są trzy warianty do wyboru ➅:

  • Pręty zbrojeniowe
  • Pręty zbrojeniowe i dodatkowe pręty zbrojeniowe
  • Siatka i dodatkowe pręty zbrojeniowe

Wymagane podstawowe pokrycie zbrojenia powierzchniowego może być zapewnione albo przez zbrojenie prętowe, albo przez maty zbrojeniowe. Jeśli wybiorą Państwo opcję 'Siatka', odpowiednią matę można określić w sekcji 'Podstawowa mata zbrojeniowa'.

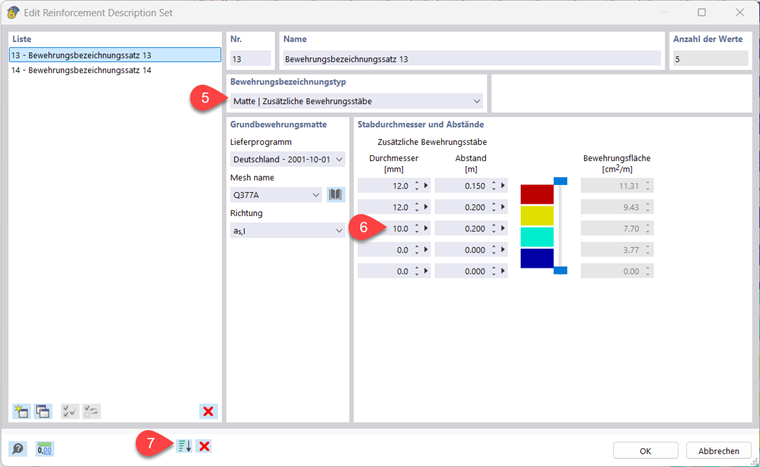

Dla obszarów o podwyższonym naprężeniu rozciągającym na zginanie istnieje możliwość przedstawienia dodatkowego wymaganego zbrojenia w postaci prętów zbrojeniowych ➆. Odpowiednie obszary można wybrać za pomocą gradacji kolorystycznej. W sekcji 'Bieżąca paleta kolorów' dialogu 'Edytuj kolory wyników' (zob. ➃ na rysunku Zastosowanie zestawu opisów zbrojenia) można określić, ile różnych obszarów zbrojenia ma zostać uwzględnionych.

Obszary pokryte przez zbrojenie podstawowe i dodatkowe pręty zbrojeniowe są po kliknięciu 'OK' wizualizowane odpowiednio za pomocą powierzchni izowartościowych lub linii izolinii.

Wskazówka

Za pomocą przycisku Sortuj dodatkowe pręty zbrojeniowe można automatycznie sortować według efektywnej powierzchni zbrojenia ➇.

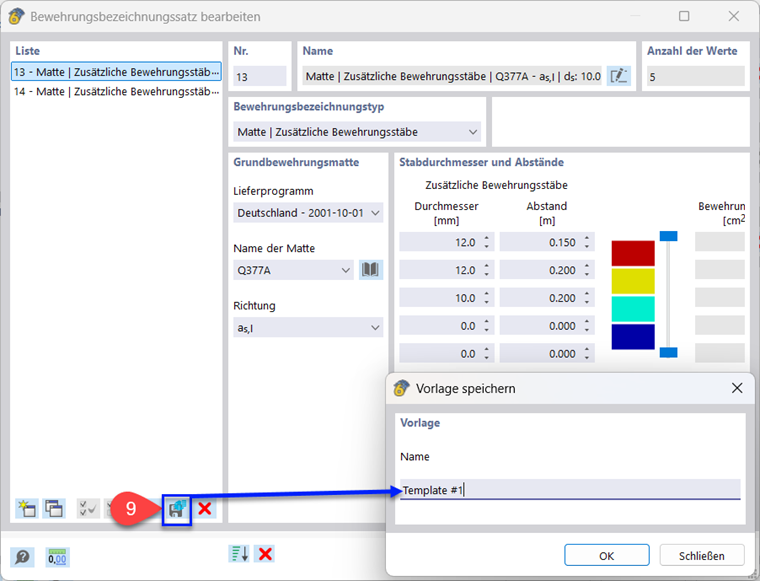

Mają Państwo teraz możliwość zapisania utworzonego zestawu oznaczeń zbrojenia niezależnie od pozycji za pomocą szablonów do przyszłych projektów ➈.

Wartości na powierzchniach

Kategoria 'Wartości na powierzchniach' na końcu górnego obszaru Nawigatora oferuje różne możliwości przedstawiania wartości wyników na powierzchniach.

Funkcje te są opisane w rozdziale Ergebniswerte an Flächen podręcznika RFEM. Można ich również używać do oceny wyników wymiarowania.

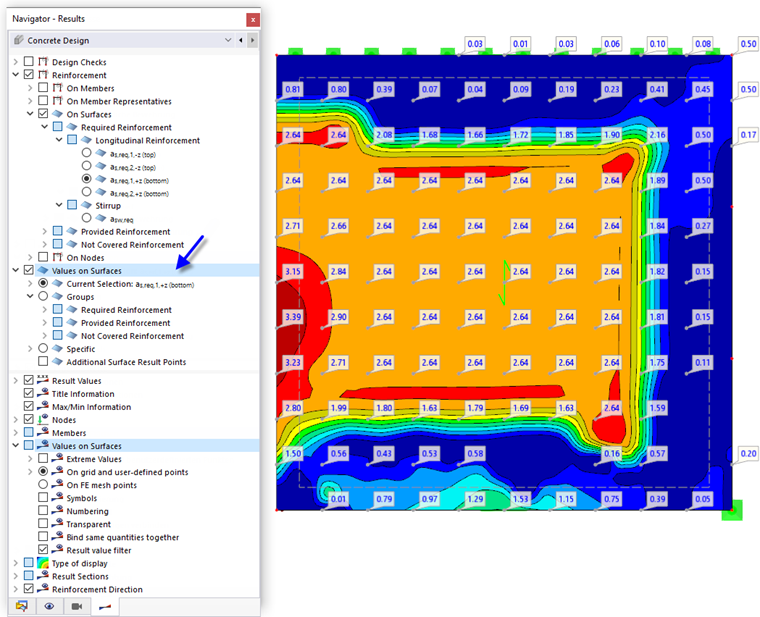

Opcja Bieżąca selekcja wyświetla wartości rodzaju zbrojenia, który został zdefiniowany powyżej w Nawigatorze. Wartości wyników w punktach siatki lub węzłach MES – konfigurowalne w dolnej części Nawigatora – odpowiadają przebiegom na powierzchniach (zob. rysunek powyżej).

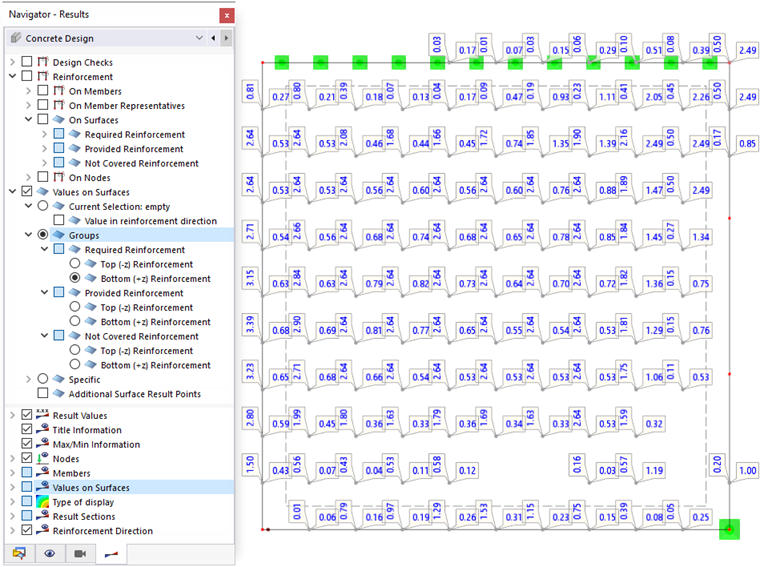

Opcja Grupy umożliwia wyświetlanie wartości zbrojenia warstwami. Wartości są w tym przypadku odkładane odpowiednio w kierunku zbrojenia. Przy takim rodzaju prezentacji zaleca się, aby nie wyświetlać przebiegów wyników.

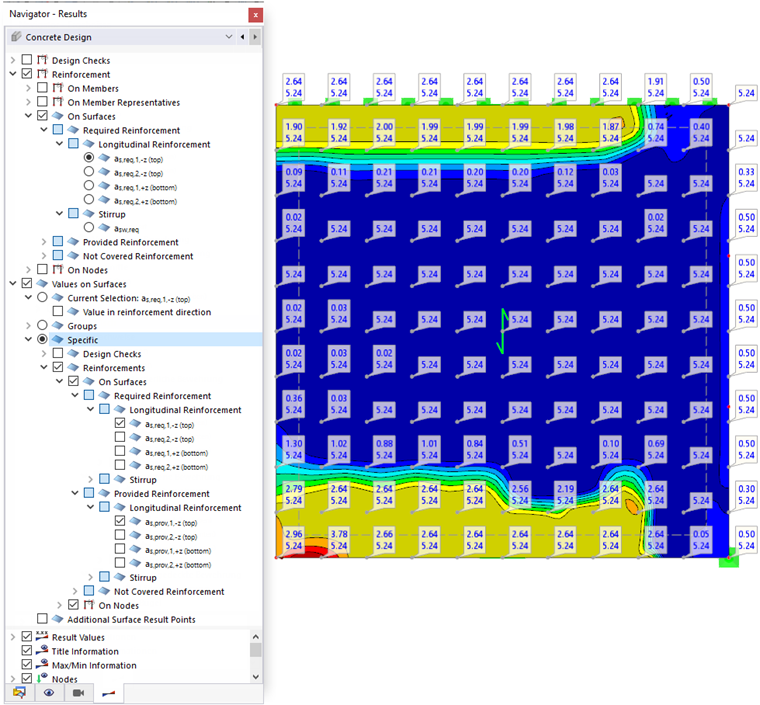

Opcja Specyficzne pozwala samodzielnie określić rodzaje wyników dla wartości związanych ze zbrojeniem.

Wskazówka

Za pomocą funkcji filtru wartości wyników można określić kryteria dla zakresów wartości, aby wpływać na wyświetlane wartości zbrojenia.
