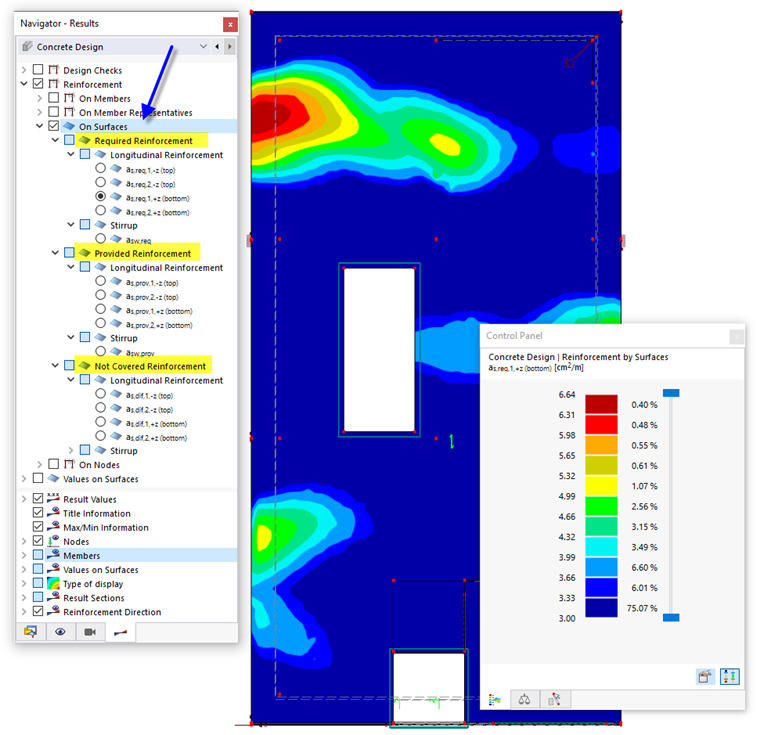

Le « Navigateur - Résultats » permet de définir les résultats des vérifications des sections d’armature qui doivent être affichés graphiquement sur les surfaces. Les résultats spécifiques relatifs aux armatures requises, aux armatures prévues ainsi qu’aux armatures non couvertes sont disponibles à la sélection.
Pour chaque point de la surface, l’aire de section de la catégorie d’armatures sélectionnée est affichée.
Couche supérieure et couche inférieure
Les armatures supérieures et inférieures sont appliquées conformément à l’attribution que vous avez définie pour chaque type d’armatures de surface.
Vous pouvez afficher ou masquer les axes des surfaces via l’entrée Activer/désactiver les systèmes d’axes locaux des surfaces dans le menu contextuel des surfaces. Utilisez également le « Navigateur - Afficher » (Modèle → Objets de base → Surfaces → Systèmes d’axes des surfaces x, y, z).

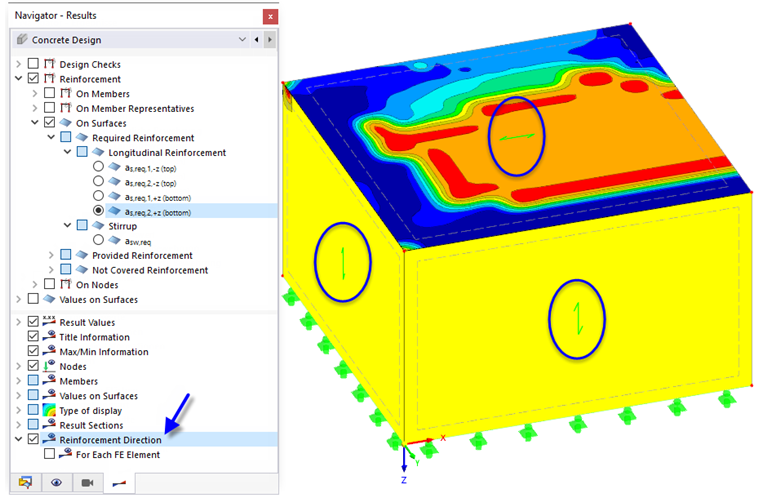

Direction des armatures
Les Directions des armatures 1 et 2 ont été assignées aux surfaces dans les Propriétés de vérification du béton. Vous pouvez contrôler l’affichage de la direction actuelle des armatures à l’aide de la case à cocher Direction des armatures dans le « Navigateur - Résultats ».

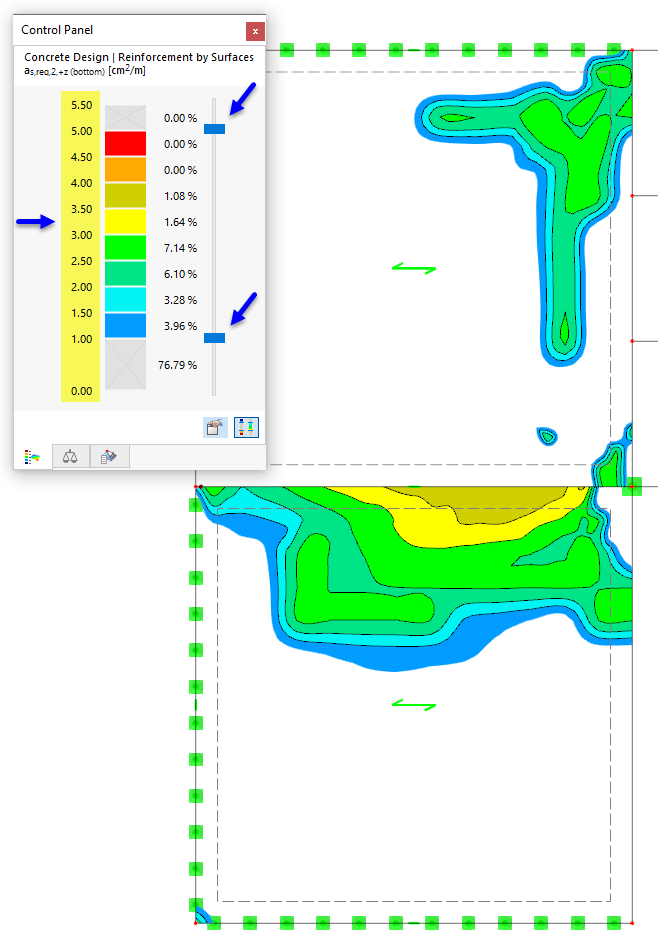

Panneau de contrôle
Les attributions de couleurs des sections d’armatures sont indiquées dans le panneau de contrôle. Ce peanneau vous permet, si nécessaire, d’ajuster les couleurs, de masquer des plages de couleurs ainsi que définir des objets pour l’affichage des résultats (voir le chapitre Panneau de contrôle du manuel de RFEM).
Ensemble de descriptions d’armatures
Le panneau de contrôle permet de remplacer les indications des valeurs d’armature en [cm²/m] ou [in²/ft] par une description des armatures, par exemple à l’aide du diamètre des barres et de leur espacement.

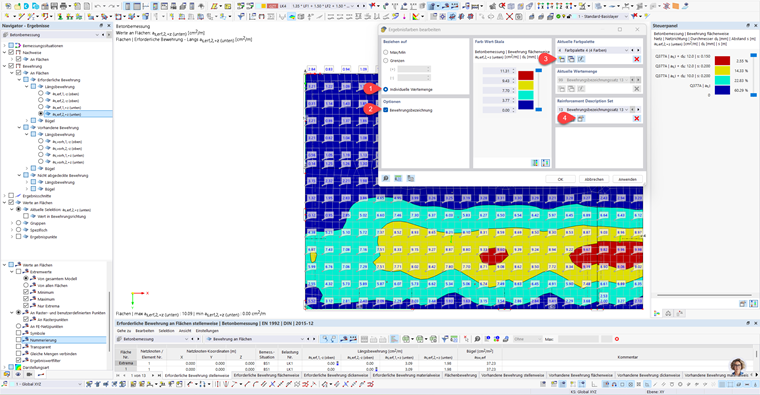

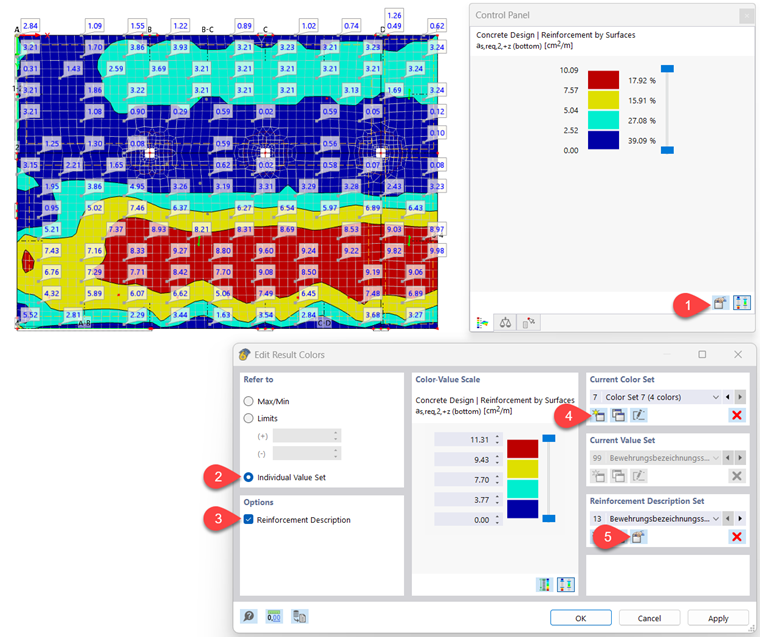

Vous pouvez ouvrir la boîte de dialogue « Modifier le panneau de résultats » soit à l’aide du bouton « Modifier le panneau de résultats »
soit par double-clic sur le panneau des résultats ➀.
Dans la boîte de dialogue « Modifier les couleurs des résultats », activez l’option Ensemble de valeurs personnalisé ➁. Cochez l’option Description d’armatures ➂. Vous avez la possibilité de modifier le nombre de plages à couvrir via la fonction « créer un nouvel ensemble » dans la boîte de dialogue « Palette de couleurs actuelle » ➃. Ouvrez ensuite la boîte de dialogue « Modifier l’ensemble de descriptions d’armatures » à l’aide du bouton
dans « Ensemble de descriptions d’armatures » ➄.

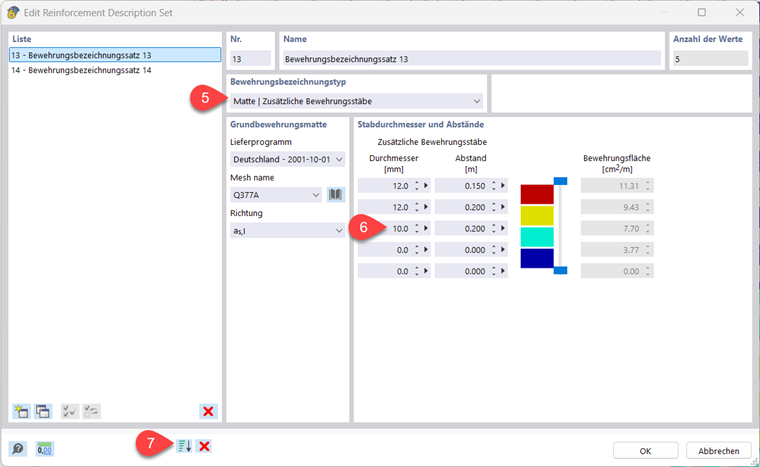

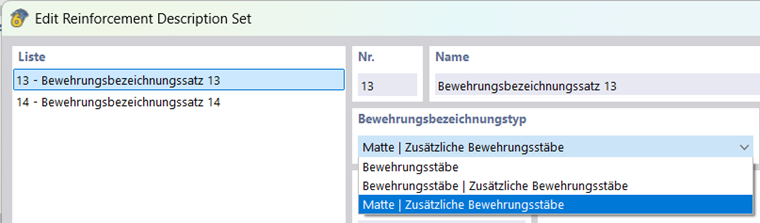

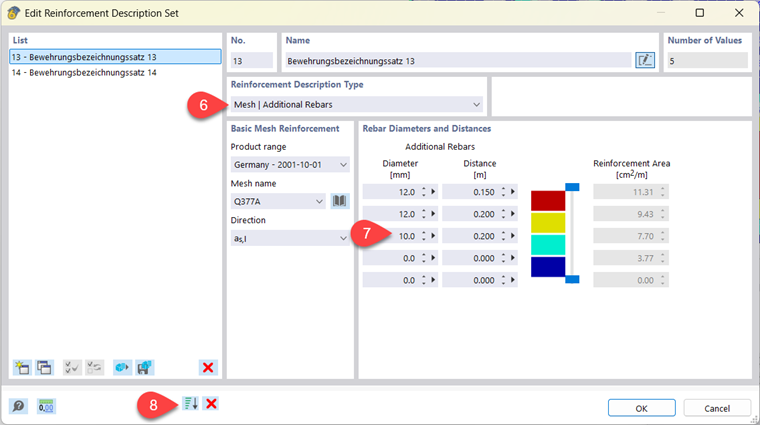

Dans la boîte de dialogue, définissez d’abord la réalisation de base de l’armature de surface. Pour cela, trois options sont disponibles dans la liste « Type de description d’armatures » ➅:
- Barres d’armature
- Barres d’armature et barres d’armature supplémentaires
- Treillis et barres d’armature supplémentaires
L’enrobage de base requis des armature de surface peut être assuré soit par des barres d’armatures, soit par des treillis d’armatures. Si vous sélectionnez l’option « Treillis », vous pouvez définir le treillis adéquat dans « Treillis d’armature de base ».

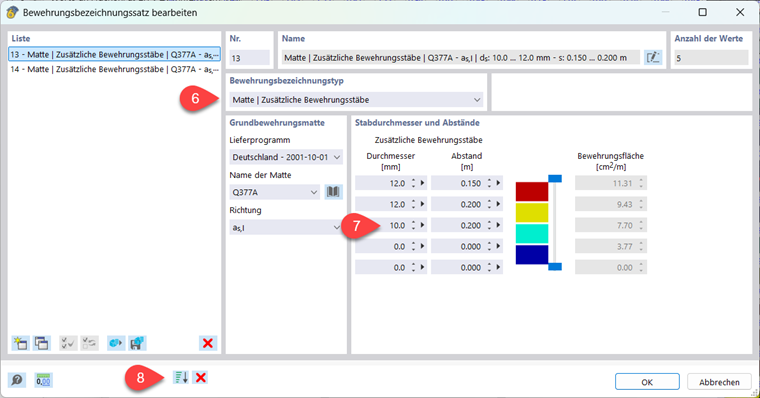

Pour les zones soumises à des sollicitations de traction en flexion accrues, il est possible d’afficher des armatures supplémentaires requises sous forme de barres d’armature ➆. Les zones pertinentes peuvent être sélectionnées via un dégradé de couleurs. Dans la boîte de dialogue « Modifier les couleurs des résultats », sous « Palette de couleurs actuelle » (voir ➃ dans l’image Utilisation de l’ensemble de descriptions d’armatures), vous pouvez définir combien de zones d’armatures différentes doivent être prises en compte.
Les zones couvertes par les armatures de base et les barres d’armatures supplémentaires sont visualisées après avoir cliqué sur « OK » au moyen d’isosurfaces ou d’isolignes.
Le bouton
permet de trier automatiquement les barres d’armature supplémentaires selon l’aire d’armature effective ➇.

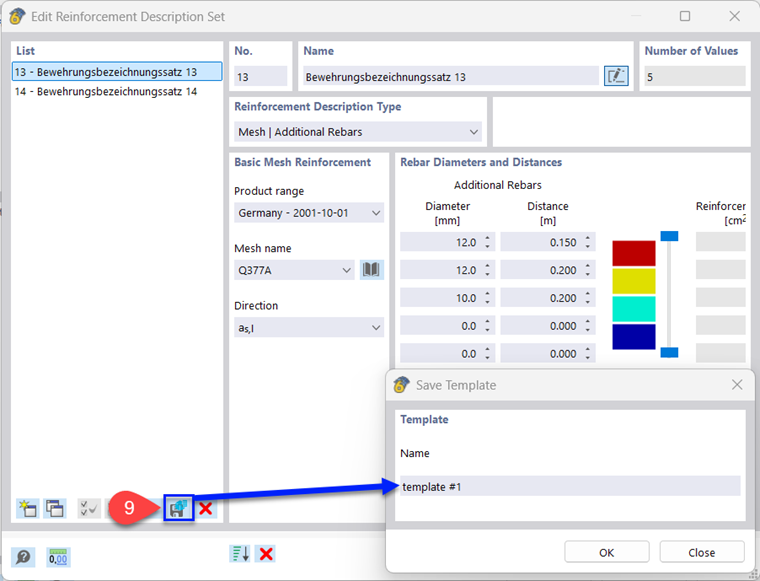

Vous avez maintenant la possibilité d’enregistrer l’ensemble de descriptions d’armatures créé à l’aide de modèles pour de futurs projets, indépendamment de la position ➈.
Valeurs sur les surfaces

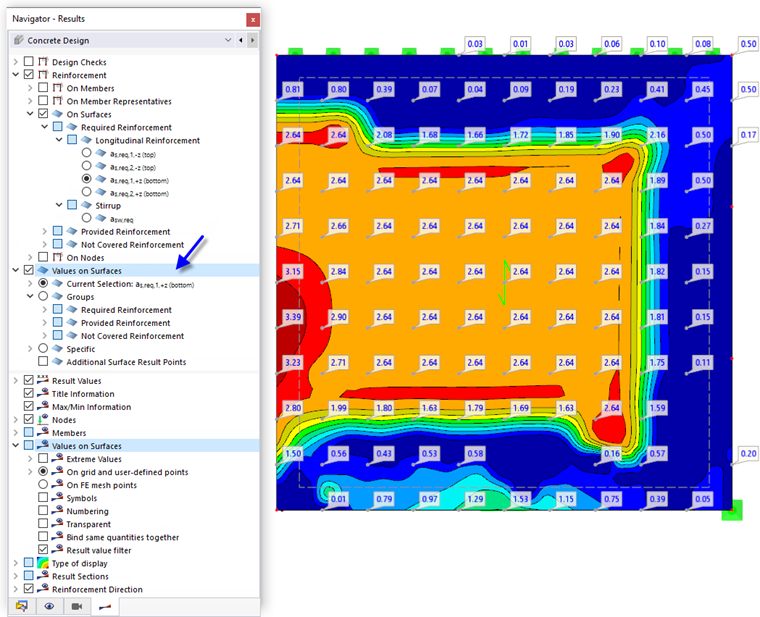

La catégorie « Valeurs sur les surfaces » en haut du navigateur offre différentes possibilités d’afficher des valeurs de résultat sur les surfaces.
Les fonctions sont décrites dans le chapitre Valeurs de résultat sur les surfaces du manuel de RFEM. Vous pouvez également les utiliser pour l’évaluation des résultats de vérification.
Avec l’option Sélection actuelle, les valeurs du type d’armatures que vous avez défini dans le navigateur ci-dessus sont affichées. Les valeurs de résultat dans les nœuds du maillage de grille ou EF – réglables dans la partie inférieure du navigateur – correspondent ainsi aux évolutions sur les surfaces (voir l’image ci-dessus).
L’option Groupes permet d’afficher les valeurs d’armature par couche. Les valeurs sont alors reportées respectivement dans la direction des armatures. Pour ce type d’affichage, il est recommandé de ne pas représenter les évolutions de résultats.

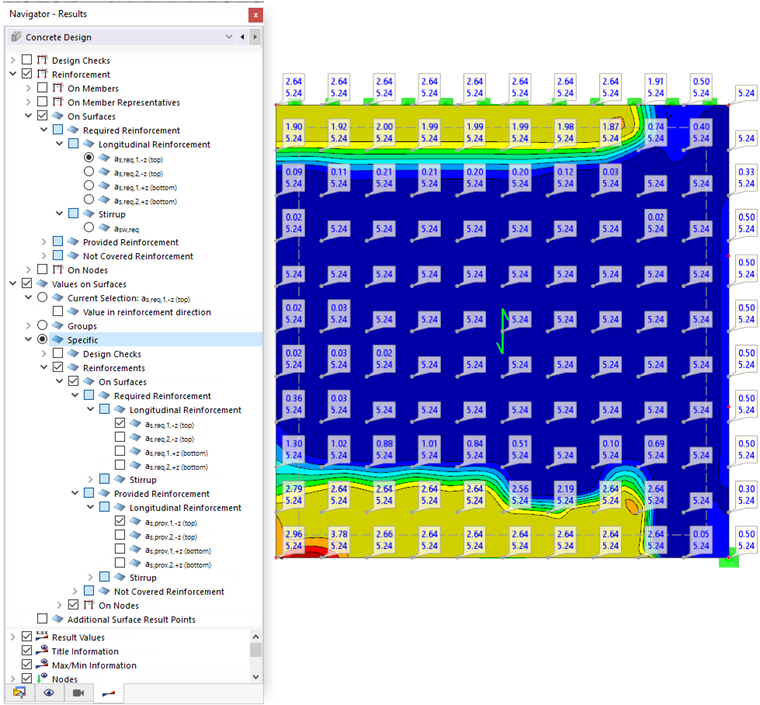

Avec l’option Spécifique, vous pouvez définir vous-même les types de résultats pour les valeurs relatives aux armatures.
