Navigator

Na levé straně pracovního okna je zobrazen navigátor, který zobrazuje data otevřených souborů ve struktuře stromu. Kliknutím na symbol můžete rozbalit položky větve, a pomocí je znovu složit. Stejný účinek má dvojklik na položku.

Pokud uchopíte navigátor v titulní liště myší, můžete ho přesunout do pracovní plochy. Dvojklik na titulní lištu nebo přesunutí na okraj okna ho znovu ukotví k okraji okna.

Na spodním okraji navigátoru se nacházejí tři (resp. po výpočtu čtyři) záložky. Umožňují přepínání mezi navigátory "Data", "Zobrazení", "Pohledy" a "Výsledky".

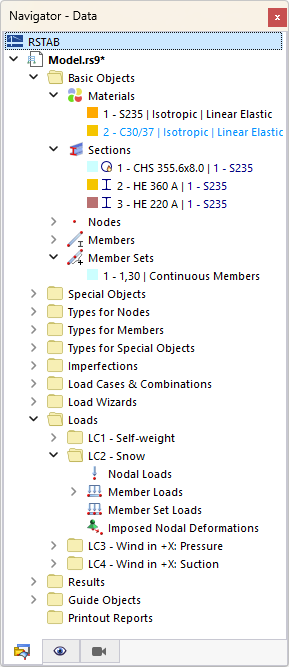

Navigátor - Data

Navigátor - Data

Navigátor - Data spravuje modelová, zatěžovací a výpočtová data, stejně jako vypočítané výsledky. Zpravidla jsou položky zobrazeny černým písmem. Chybně definované objekty se zobrazují červeně, nepoužívané objekty modře. Fialové položky představují generované objekty, které nelze kvůli referencím přímo upravovat. Objekty na zamčené vrstvě jsou rozpoznatelné podle šedého písma.

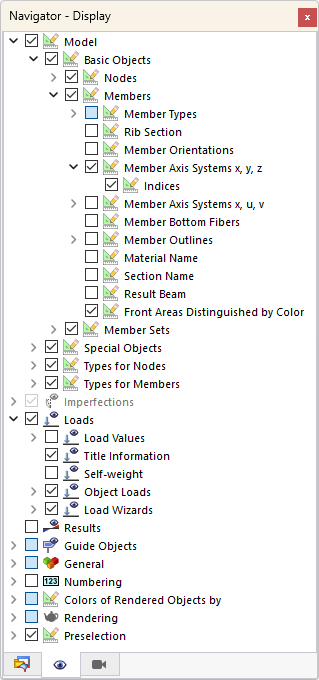

Navigátor - Zobrazení

Navigátor Zobrazit

Navigátor - Zobrazení ovládá grafické zobrazení objektů v pracovním okně. Pokud odstraníte zaškrtnutí v kontrolním poli před položkou, objekt nebo atribut se nezobrazí.

Navigátor - Pohledy

Navigátor - Pohledy

Navigátor - Pohledy spravuje uživatelské pohledy, tak i uživatelské a automaticky generované viditelnosti objektů (výřezy, seskupení). Pomocí tlačítek v obou sekcích můžete vytvářet uživatelské pohledy, nastavovat viditelnosti, integrovat objekty do viditelností atd. (viz kapitola Pohledy a viditelnosti).

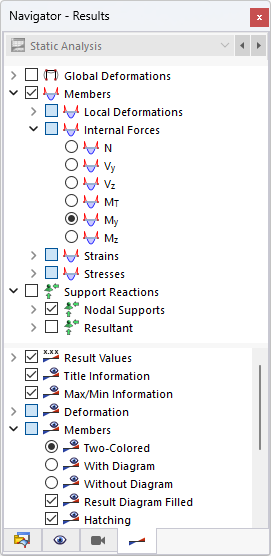

Navigátor - Výsledky

Navigátor - Výsledky

Navigátor - Výsledky ovládá, které výsledky se zobrazí v grafice. Položky závisí na tom, zda jsou zobrazeny výsledky statické analýzy nebo návrhu.
