Nella finestra di lavoro a sinistra viene visualizzato un navigatore che presenta i dati del/i file aperto/i in una struttura ad albero. Cliccando sull'icona
puoi espandere le voci di un ramo e con
puoi richiuderle. Lo stesso effetto si ottiene con un doppio clic su una voce.
Se afferri il navigatore sulla barra del titolo con il mouse, puoi spostarlo nell'area di lavoro. Un doppio clic sulla barra del titolo o il trascinamento verso il bordo lo aggancia nuovamente al bordo della finestra.
Alla parte inferiore del navigatore si trovano tre (o dopo il calcolo quattro) schede. Esse permettono di passare tra i navigatori 'Dati', 'Visualizzazione', 'Viste' e 'Risultati'.
Navigatore - Dati

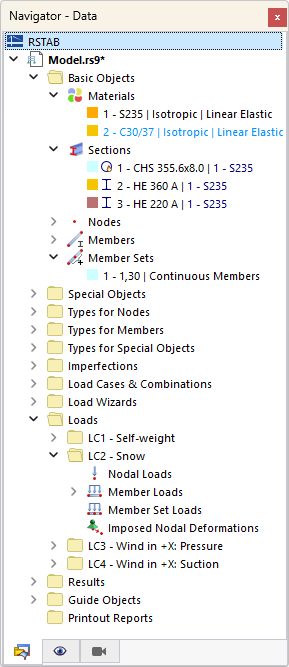

Il Navigatore - Dati gestisce i dati del modello, del carico e del dimensionamento, nonché i risultati calcolati. Normalmente, le voci sono rappresentate in caratteri neri. Gli oggetti definiti in modo errato appaiono in rosso, mentre quelli non utilizzati in blu. Le voci viola rappresentano oggetti generati che, a causa dei riferimenti, non sono direttamente modificabili. Gli oggetti su un layer bloccato sono riconoscibili dal carattere grigio.
Navigatore - Visualizzazione
.png)

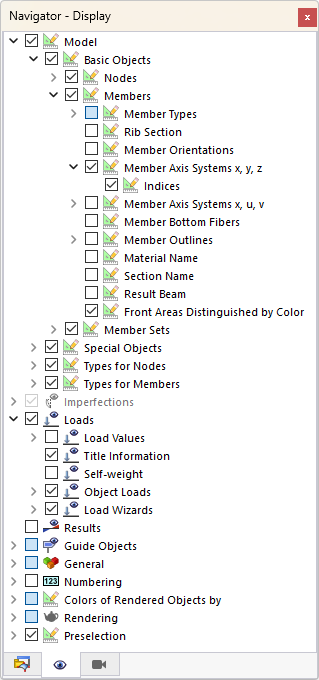

Il Navigatore - Visualizzazione controlla la rappresentazione grafica degli oggetti nella finestra di lavoro. Se rimuovi il segno di spunta nel campo di controllo davanti a una voce, l'oggetto o l'attributo viene nascosto.
Navigatore - Viste

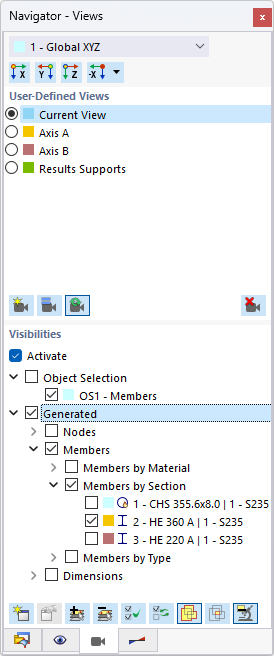

Il Navigatore - Viste gestisce le viste personalizzate e le visibilità degli oggetti definite dall'utente e create automaticamente (sezioni, raggruppamenti). Tramite i pulsanti nelle due sezioni, puoi creare viste personalizzate, impostare visibilità, integrare oggetti nelle visibilità ecc. (vedi capitolo Viste e Visibilità).
Navigatore - Risultati

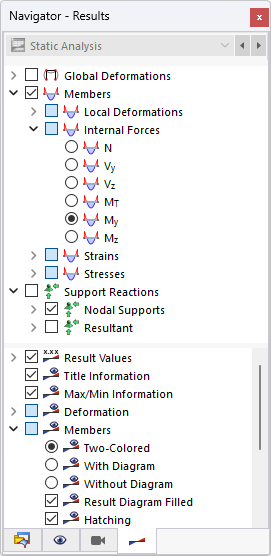

Il Navigatore - Risultati controlla quali risultati vengono visualizzati nel grafico. Le voci dipendono dal fatto che siano mostrati i risultati di un'analisi statica o di un dimensionamento.
