A la izquierda de la ventana de trabajo se muestra un navegador que presenta los datos de los archivos abiertos en una estructura de árbol. Haciendo clic en el símbolo
puede expandir las entradas de una rama y con
volver a contraerlas. Un doble clic sobre una entrada tiene el mismo efecto.
Si agarra el navegador con el ratón en la barra de título, puede moverlo al área de trabajo. Un doble clic en la barra de título o moverlo al borde lo vuelve a anclar al borde de la ventana.
En la parte inferior del navegador hay tres (o después del cálculo, cuatro) pestañas. Permiten cambiar entre los navegadores 'Datos', 'Visualización', 'Vistas' y 'Resultados'.

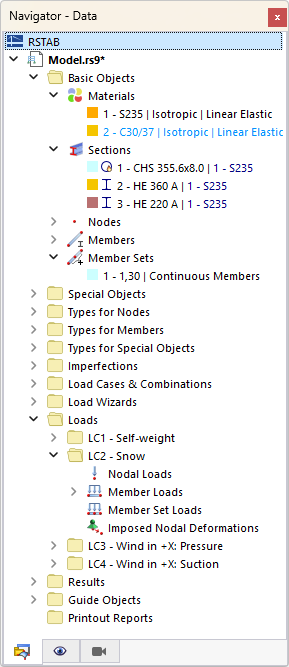

Navegador - Datos
El Navegador - Datos gestiona los datos del modelo, las cargas y los datos de diseño, así como los resultados calculados. Por regla general, las entradas se muestran en texto negro. Los objetos definidos incorrectamente aparecen en rojo, los objetos no utilizados en azul. Las entradas moradas representan objetos generados que no se pueden editar directamente debido a las referencias. Los objetos en una capa bloqueada se reconocen por el texto en gris.

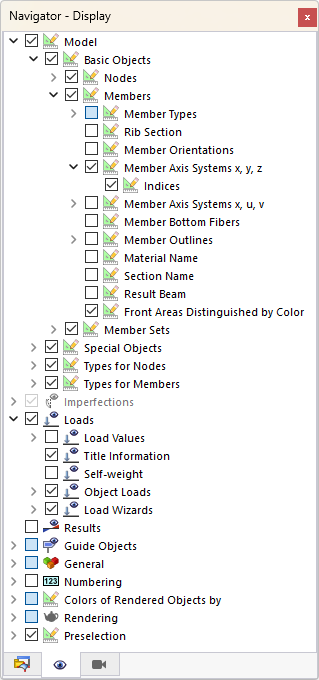

Navegador - Visualización
.png)
El Navegador - Visualización controla la representación gráfica de los objetos en la ventana de trabajo. Si elimina la marca en la casilla de control delante de una entrada, el objeto o atributo se oculta.

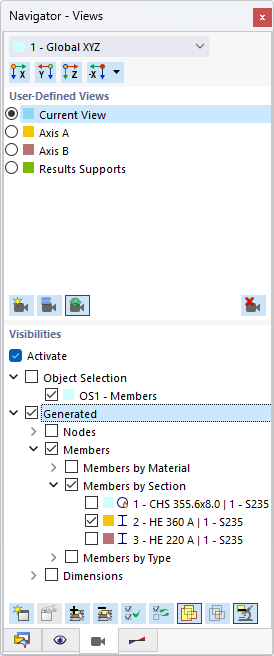

Navegador - Vistas
El Navegador - Vistas gestiona las vistas definidas por el usuario, así como las visibilidades de objetos definidas automáticamente o por el usuario (cortes, agrupaciones). Con los botones en las dos secciones puede crear vistas personalizadas, establecer visibilidades, integrar objetos en visibilidades, etc. (ver capítulo Vistas y Visibilidades).

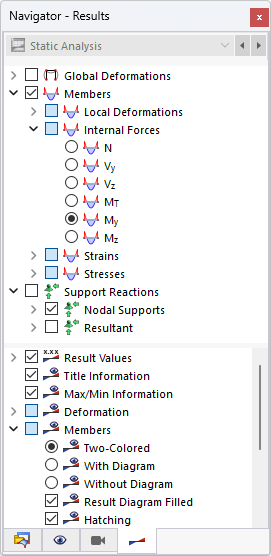

Navegador - Resultados
El Navegador - Resultados controla qué resultados se muestran en el gráfico. Las entradas dependen de si se muestran los resultados de un análisis estático o de un diseño.
