Navegador

À esquerda na janela de trabalho, um navegador é exibido, representando os dados do(s) arquivo(s) aberto(s) em uma estrutura de árvore. Com um clique no ícone , você pode expandir os itens de um ramo e com fechá-los novamente. O mesmo efeito ocorre com um duplo clique em um item.

Se você "segurar" o navegador na barra de título com o mouse, pode movê-lo para dentro da área de trabalho. Um duplo clique na barra de título ou movê-lo para a borda o acopla novamente à borda da janela.

Na extremidade inferior do navegador, existem três (ou após o cálculo, quatro) abas. Elas permitem alternar entre os navegadores 'Dados', 'Exibição', 'Vistas' e 'Resultados'.

Navegador - Dados

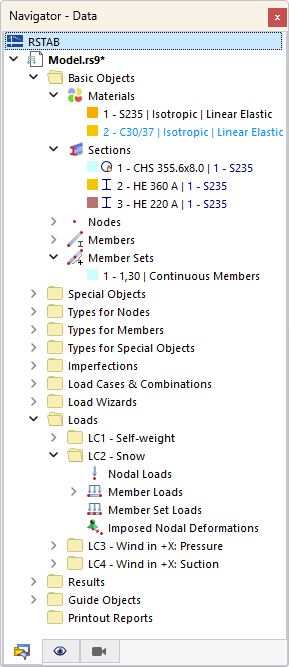

Navegador de projetos - dados

O Navegador - Dados gerencia os dados do modelo, carga e dimensionamento, bem como os resultados calculados. Normalmente, os itens são apresentados em texto preto. Objetos definidos de forma incorreta aparecem em vermelho, objetos não utilizados em azul. Itens violetas representam objetos gerados que, devido às referências, não são editáveis diretamente. Objetos em uma camada bloqueada são reconhecíveis pelo texto cinza.

Navegador - Exibição

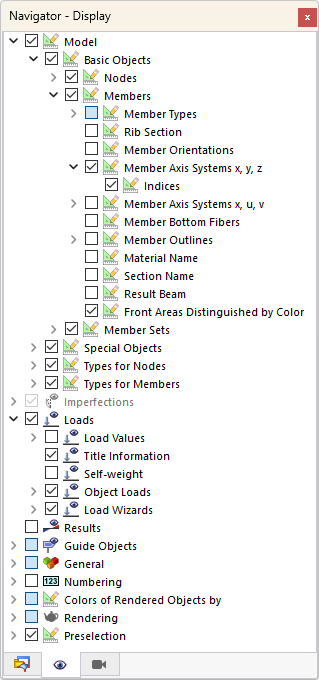

Navegador de projetos - Mostrar

O Navegador - Exibição controla a representação gráfica dos objetos na janela de trabalho. Se você desmarcar a caixa de seleção antes de um item, o objeto ou atributo será ocultado.

Navegador - Vistas

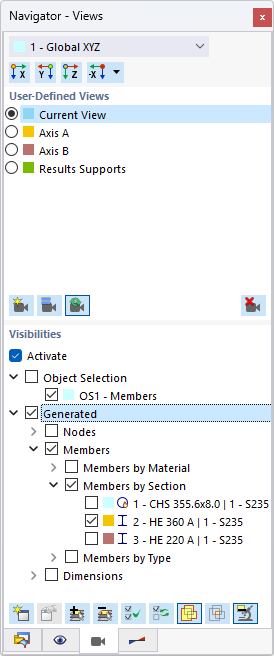

Navegador – Vistas

O Navegador - Vistas gerencia as vistas personalizadas, bem como as visibilidades de objetos definidas pelo usuário e geradas automaticamente (recortes, agrupamentos). Através dos botões nas duas seções, você pode criar vistas personalizadas, definir visibilidades, integrar objetos nas visibilidades etc. (veja capítulo Vistas e Visibilidades).

Navegador - Resultados

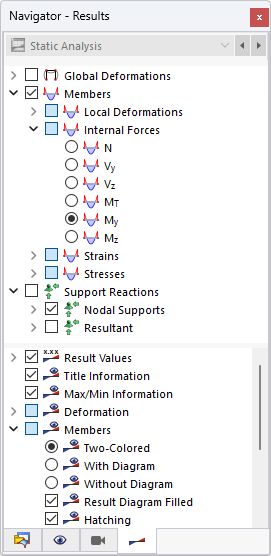

Navegador de projetos - Resultados

O Navegador - Resultados controla quais resultados são representados na gráfica. Os itens dependem de os resultados de uma análise estática ou dimensionamento serem exibidos.
