W lewym oknie roboczym wyświetla się nawigator, który przedstawia dane otwartych plików w strukturze drzewiastej. Kliknięcie na ikonę
rozwija wpisy gałęzi, a kliknięcie na
ponownie je zamyka. Ten sam efekt uzyskuje się podwójnym kliknięciem na wpis.
Jeśli złapiesz nawigator myszką na pasku tytułowym, możesz go przenieść na obszar roboczy. Podwójne kliknięcie na pasek tytułowy lub przesunięcie na krawędź dokuje go ponownie przy krawędzi okna.
Na dolnym końcu nawigatora znajdują się trzy (lub po obliczeniach cztery) zakładki. Umożliwiają one przełączanie między nawigatorami 'Dane', 'Wyświetlanie', 'Widoki' oraz 'Wyniki'.

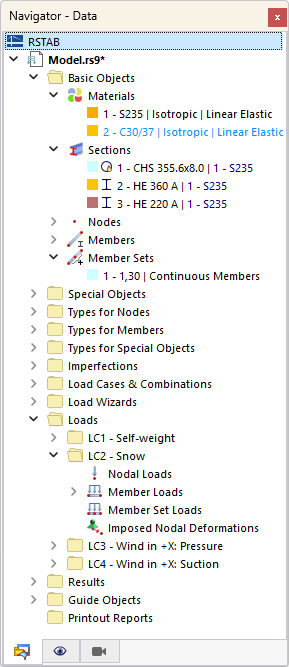

Nawigator - Dane
Nawigator - Dane zarządza danymi modelu, obciążeniami i danymi obliczeniowymi oraz obliczonymi wynikami. Wpisy są zazwyczaj wyświetlane czarnym kolorem. Błędnie zdefiniowane obiekty pojawiają się na czerwono, a nieużywane obiekty na niebiesko. Fioletowe wpisy to generowane obiekty, które ze względu na powiązania nie są bezpośrednio edytowalne. Obiekty na zablokowanej warstwie rozpoznasz po szarym kolorze czcionki.

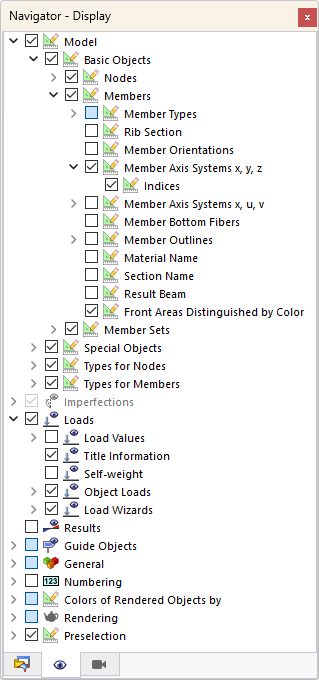

Nawigator - Wyświetlanie
.png)
Nawigator - Wyświetlanie kontroluje graficzne przedstawienie obiektów w oknie roboczym. Jeśli usuniesz znacznik w polu kontrolnym przed wpisem, obiekt lub atrybut zostanie ukryty.
Nawigator - Widoki
Nawigator - Widoki zarządza widokami użytkownika oraz widocznościami obiektów zdefiniowanymi przez użytkownika i automatycznie tworzonymi (wycinki, grupowania). Za pomocą przycisków w obu sekcjach możesz tworzyć widoki użytkownika, ustalać widoczności, integrować obiekty w widoczności itd. (zobacz rozdział Widoki i widoczności).

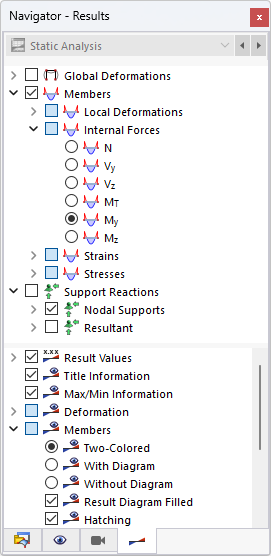

Nawigator - Wyniki
Nawigator - Wyniki kontroluje, które wyniki są wyświetlane na grafice. Wpisy zależą od tego, czy wyświetlane są wyniki analizy statycznej czy obliczeń.
