À gauche dans la fenêtre de travail, un navigateur est affiché, représentant les données du fichier ou des fichiers ouverts sous forme d'une structure arborescente. En cliquant sur l'icône
, vous pouvez déplier les éléments d'une branche et les refermer avec
. Un double-clic sur une entrée produit le même effet.
Si vous "saisissez" le navigateur avec la souris dans la barre de titre, vous pouvez le faire glisser vers la zone de travail. Un double-clic sur la barre de titre ou un glisser vers le bord le rattache à nouveau au bord de la fenêtre.
En bas du navigateur se trouvent trois (ou quatre après le calcul) onglets. Ils permettent de passer entre les navigateurs 'Données', 'Affichage', 'Vues' et 'Résultats'.

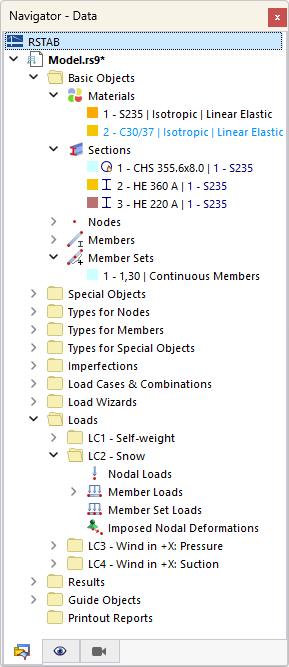

Navigateur - Données
Le Navigateur - Données gère les données de modèle, les charges et les données de calcul ainsi que les résultats calculés. Les entrées sont généralement affichées en noir. Les objets mal définis apparaissent en rouge, les objets inutilisés en bleu. Les entrées violettes représentent des objets générés qui ne peuvent pas être modifiés directement en raison des références. Les objets sur un calque verrouillé sont identifiables par l'écriture grise.

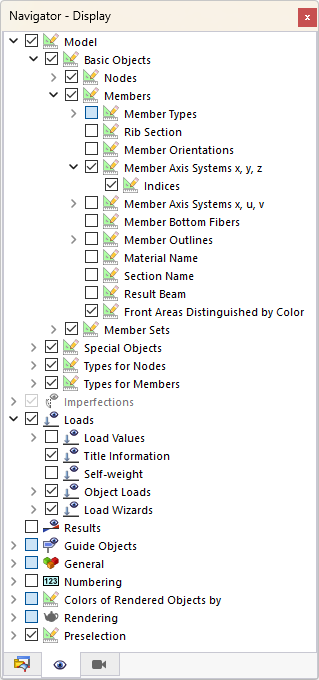

Navigateur - Affichage
.png)
Le Navigateur - Affichage contrôle la représentation graphique des objets dans la fenêtre de travail. Si vous décochez la case devant une entrée, l'objet ou l'attribut est masqué.

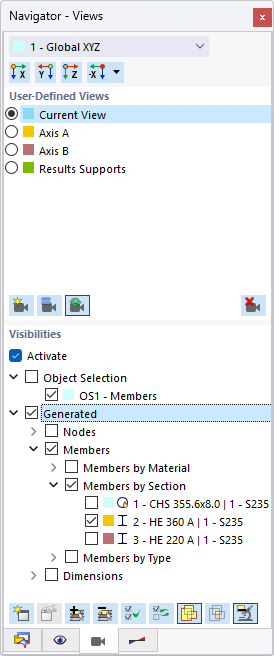

Navigateur - Vues
Le Navigateur - Vues gère les vues personnalisées ainsi que les visibilités personnalisées et automatiquement créées des objets (extraits, groupements). Les boutons dans les deux sections vous permettent de créer des vues personnalisées, de définir des visibilités, d'intégrer des objets dans les visibilités, etc. (voir chapitre Vues et visibilités).

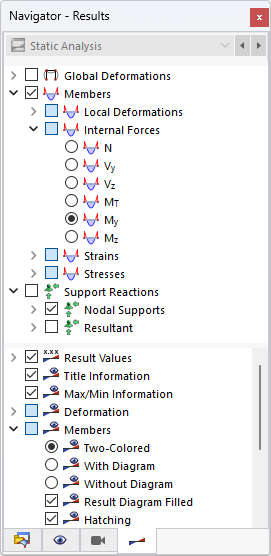

Navigateur - Résultats
Le Navigateur - Résultats contrôle quels résultats sont affichés dans le graphique. Les entrées dépendent de si les résultats d'une analyse statique ou d'une dimensionnement sont affichés.
