La geometria del modello è descritta tramite aste. Assegnando una sezione (che definisce anche un materiale), l'asta riceve una rigidezza.
Le aste possono essere collegate tra loro solo tramite nodi. Se le aste si incrociano senza condividere un nodo, non esiste alcun collegamento. In tali punti di incrocio non vengono trasmesse forze interne.
Graficamente, le aste possono essere inserite singolarmente o in modo continuo. Le funzioni corrispondenti sono accessibili tramite il pulsante a elenco.
| Pulsante | Funzione |
|---|---|
|
|
Nuova asta singola con opzioni di definizione semplici |
|
|
Nuova asta singola con opzioni di definizione estese |
|
|
Nuova asta singola perpendicolare al piano di lavoro |
|
|
Nuova asta singola parallela al piano di lavoro |
|
|
Nuova serie di aste con opzioni di definizione semplici |
|
|
Nuova serie di aste con opzioni di definizione estese |
|
|
Nuovo Set di aste |

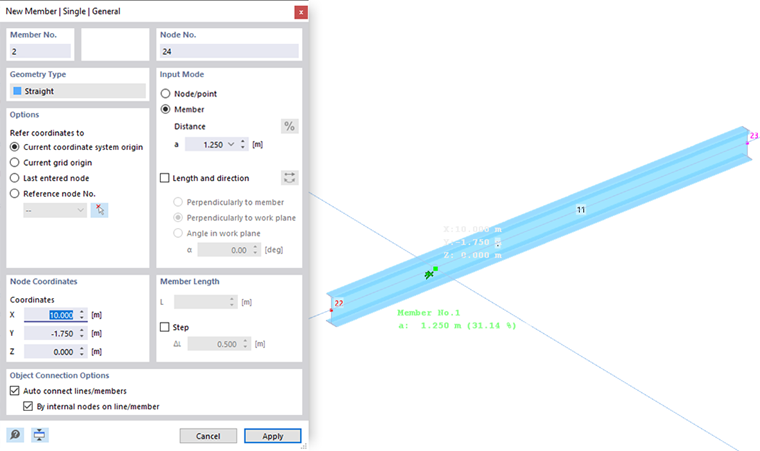

Dopo l'inserimento della sezione (vedere figura Nuova asta), viene visualizzata una finestra di dialogo progettata come 'semplice' o 'generale' a seconda della funzione. La finestra di dialogo generale offre opzioni estese, ad esempio per definire un nodo di riferimento o utilizzare distanze tra le aste per l'inserimento.
Per impostazione predefinita, la finestra di dialogo Nuova asta è composta dalle schede Base e Sezione. Sono descritte nei due sottocapitoli seguenti.
Proprietà di un'asta
È possibile visualizzare le proprietà importanti di un'asta nel pannello Proprietà dell'oggetto:
- Selezionare l'asta.
- Attivare il pannello 'Proprietà dell'oggetto' tramite il pulsante
nella barra degli strumenti.
Nel pannello vengono visualizzate informazioni come il tipo di asta, la sezione, il materiale e i dati geometrici.
