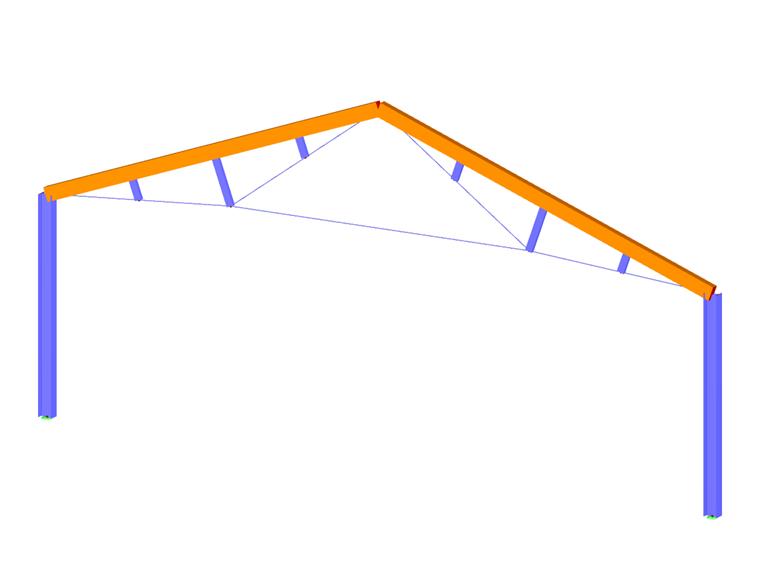

A geometria do modelo é descrita através de barras. Ao atribuir uma secção transversal (através da qual também é definido um material), a barra recebe uma rigidez.
As barras só podem ser ligadas entre si em nós. Se as barras se cruzarem sem terem um nó em comum, não existe ligação. Nesses pontos de cruzamento não são transmitidos esforços internos.
Graficamente, as barras podem ser definidas individualmente ou de forma contínua. As funções correspondentes estão acessíveis através do botão de lista.
| Botão | Função |
|---|---|
|
Nova barra simples com opções de definição simples |
|
Nova barra simples com opções de definição avançadas |
|
Nova barra simples perpendicular ao plano de trabalho |
|
Nova barra simples paralela ao plano de trabalho |
|
Nova linha de barras com opções de definição simples |
|
Nova linha de barras com opções de definição avançadas |
|
Novo conjunto de barras |

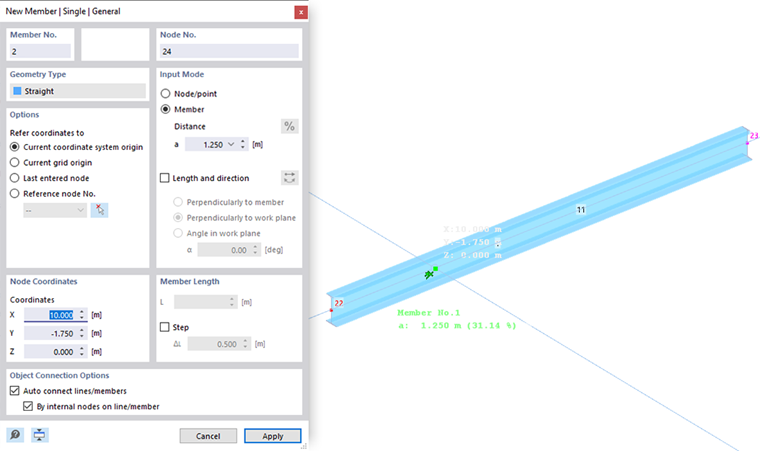

Após a introdução da secção transversal (ver figura Nova barra), aparece um diálogo que, dependendo da função, está concebido como 'simples' ou 'geral'. O diálogo geral oferece opções avançadas, por exemplo, para definir um nó de referência ou utilizar espaçamentos entre barras para a definição.

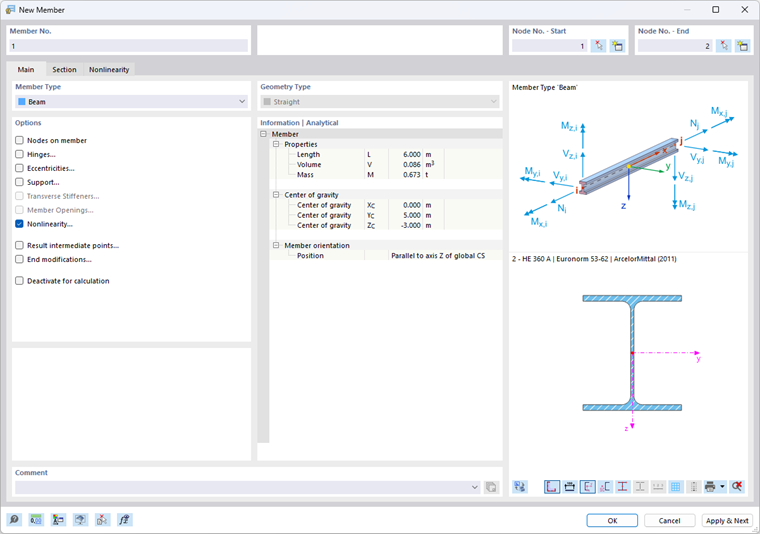

Por predefinição, o diálogo Nova barra é composto pelos separadores Base e Secção transversal. Estes são descritos nos dois subcapítulos seguintes.
Propriedades de uma barra
Pode visualizar propriedades importantes de uma barra no painel Propriedades do objeto:
- Selecione a barra.
- Ative o painel 'Propriedades do objeto' através do botão
na barra de ferramentas.
No painel são apresentadas informações como o tipo de barra, a secção transversal, o material e os dados geométricos.
