Pruty

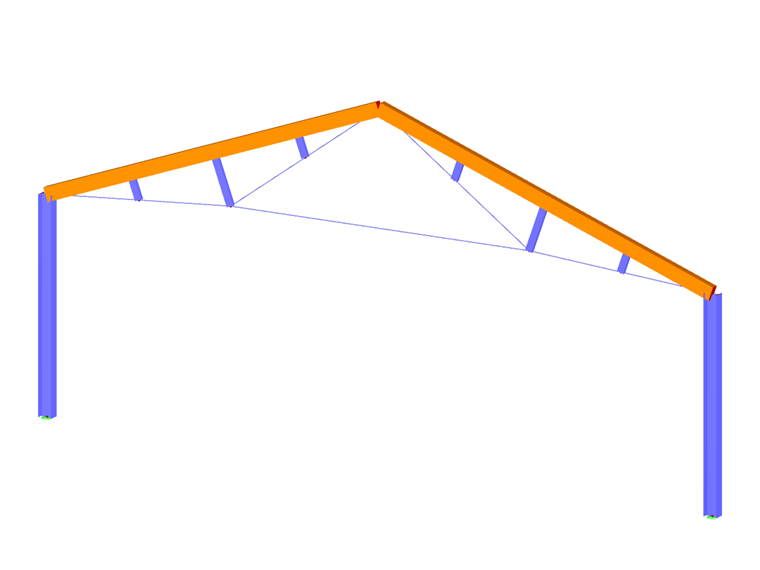

Geometrie modelu je popsána pomocí prutů. Přiřazením průřezu (kterým je také určen materiál) získá prut tuhost.

Pruty mohou být vzájemně spojeny pouze v uzlech. Pokud se pruty kříží, aniž by měly společný uzel, neexistuje mezi nimi žádné spojení. V takových místech křížení nejsou přenášeny žádné vnitřní síly.

Dialog "Nový prut"

Graficky lze pruty zadávat jednotlivě nebo souvisle. Příslušné funkce jsou přístupné pomocí tlačítka se seznamem.

Tlačítka pro grafické zadání

Tlačítko	Funkce
	Nový jednotlivý prut s jednoduchými možnostmi definice
	Nový jednotlivý prut s rozšířenými možnostmi definice
	Nový jednotlivý prut kolmý k pracovní rovině
	Nový jednotlivý prut rovnoběžný s pracovní rovinou
	Nový prutový pás s jednoduchými možnostmi definice
	Nový prutový pás s rozšířenými možnostmi definice
	Nová Sada prutů

Po zadání průřezu (viz obrázek Nový prut) se zobrazí dialog, který je v závislosti na funkci koncipován jako „jednoduchý“ nebo „obecný“. Obecný dialog nabízí rozšířené možnosti, například pro stanovení referenčního uzlu nebo použití vzdáleností prutů při zadávání.

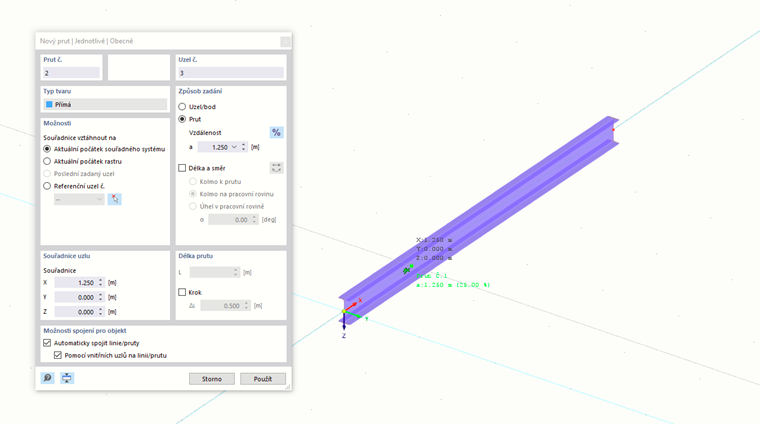

Nastavení prutu graficky ve vzdálenosti

Ve standardním případě se dialog Nový prut skládá ze záložek Základ a Průřez. Jsou popsány v následujících dvou podkapitolách.

Vlastnosti prutu

Důležité vlastnosti prutu si můžete zobrazit v panelu Vlastnosti objektu:

1. Vyberte prut.
2. Aktivujte panel 'Vlastnosti objektu' pomocí tlačítka na panelu nástrojů.

Vlastnost objektu prutu

V panelu se zobrazí informace, jako je typ prutu, průřez, materiál a geometrické údaje.
