Geometrię modelu opisuje się za pomocą prętów. Po przypisaniu przekroju (który definiuje również materiał) pręt uzyskuje sztywność.
Pręty mogą być łączone ze sobą tylko w węzłach. Jeśli pręty przecinają się bez wspólnego węzła, nie ma między nimi połączenia. W takich punktach przecięcia nie są przenoszone żadne siły wewnętrzne.
Graficznie pręty można wprowadzać pojedynczo lub w sposób ciągły. Odpowiednie funkcje są dostępne za pośrednictwem przycisku listy.
| Przycisk | Funkcja |
|---|---|
|
|
Nowy pojedynczy pręt z prostymi opcjami definiowania |
|
|
Nowy pojedynczy pręt z rozszerzonymi opcjami definiowania |
|
|
Nowy pojedynczy pręt prostopadły do płaszczyzny roboczej |
|
|
Nowy pojedynczy pręt równoległy do płaszczyzny roboczej |
|
|
Nowy ciąg prętów z prostymi opcjami definiowania |
|
|
Nowy ciąg prętów z rozszerzonymi opcjami definiowania |
|
|
Nowy Zbiór prętów |

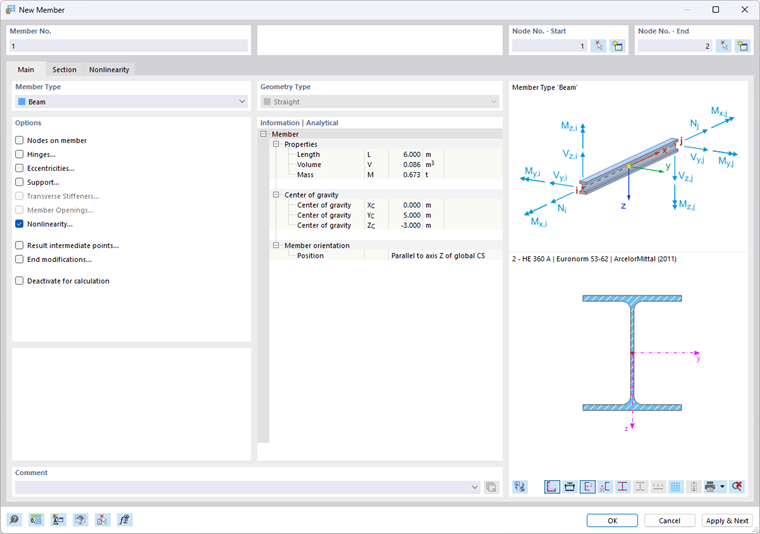

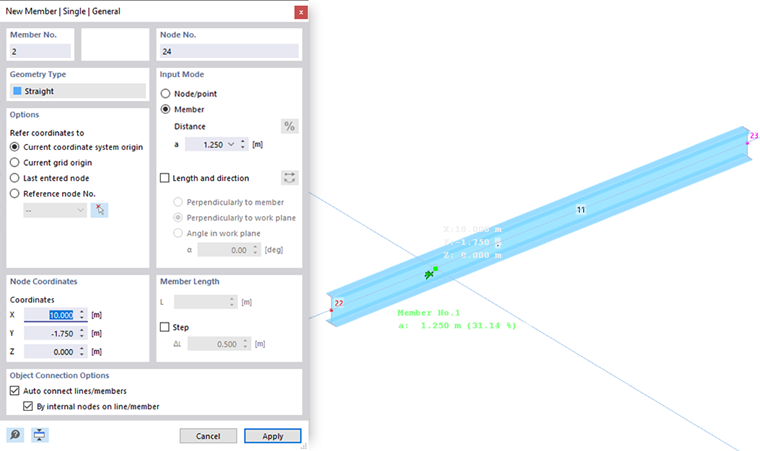

Po wprowadzeniu przekroju (patrz rysunek Nowy pręt) pojawia się okno dialogowe, które w zależności od funkcji jest zaprojektowane jako „proste” lub „ogólne”. Ogólne okno dialogowe oferuje rozszerzone możliwości, na przykład w celu zdefiniowania węzła odniesienia lub zastosowania odstępów między prętami do wprowadzania.
W wariancie standardowym okno dialogowe Nowy pręt składa się z zakładek Podstawowe i Przekrój. Zostały one opisane w dwóch poniższych podrozdziałach.
Właściwości pręta
Ważne właściwości pręta można wyświetlić w panelu Właściwości obiektów:
- Zaznacz pręt.
- Aktywuj panel „Właściwości obiektów” za pomocą przycisku
na pasku narzędzi.
W panelu wyświetlane są informacje, takie jak typ pręta, przekrój, materiał i dane geometryczne.
