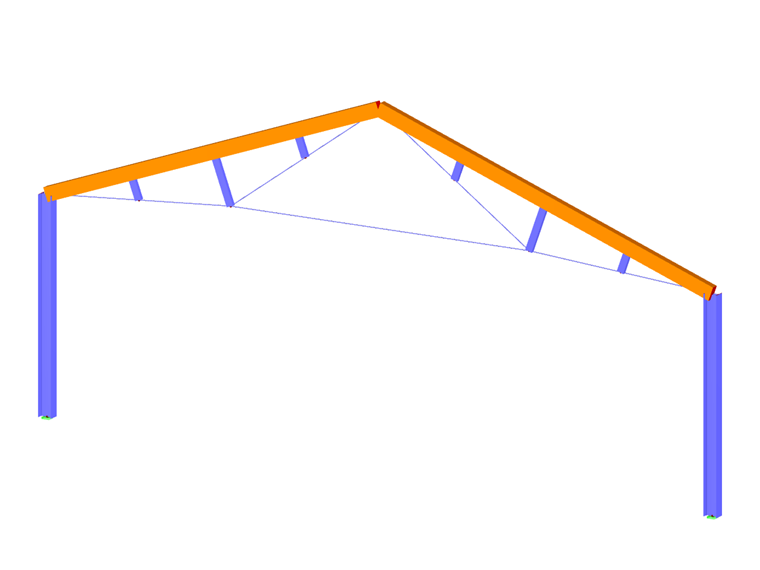

La géométrie du modèle est décrite par des barres. En attribuant une section (qui définit également un matériau), la barre reçoit une rigidité.
Les barres ne peuvent être reliées entre elles qu’au niveau des nœuds. Si des barres se croisent sans avoir de nœud en commun, il n’y a pas d’assemblage. Aucun effort interne n’est transmis à ces points de croisement.
Graphiquement, les barres peuvent être définies individuellement ou en continu. Les fonctions correspondantes sont accessibles via le bouton de liste.
| Bouton | Fonction |
|---|---|
|
Nouvelle barre simple avec des possibilités de définition simples |
|
Nouvelle barre simple avec des possibilités de définition avancées |
|
Nouvelle barre simple perpendiculaire au plan de travail |
|
Nouvelle barre simple parallèle au plan de travail |
|
Nouvel ensemble de barres avec des possibilités de définition simples |
|
Nouvel ensemble de barres avec des possibilités de définition avancées |
|
Nouvel Ensemble de barres |

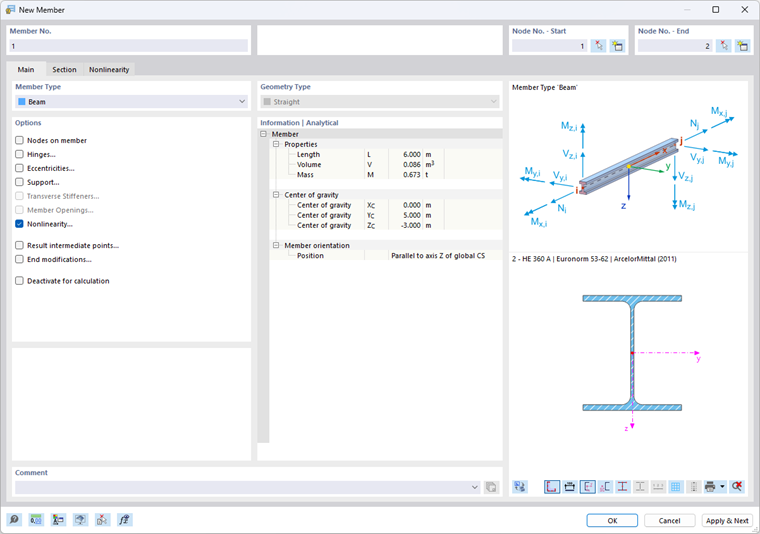

Après la saisie de la section (voir l’image Nouvelle barre), une boîte de dialogue apparaît, conçue selon la fonction « simple » ou « générale ». La boîte de dialogue générale offre des possibilités avancées, par exemple pour définir un nœud de référence ou utiliser des distances entre barres pour la définition.
Par défaut, la boîte de dialogue Nouvelle barre se compose des onglets Base et Section. Ils sont décrits dans les deux sous-chapitres suivants.
Propriétés d’une barre
Vous pouvez afficher les propriétés importantes d’une barre dans le panneau Propriétés de l’objet :
- Sélectionnez la barre.
- Activez le panneau « Propriétés de l’objet » à l’aide du bouton
dans la barre d’outils.
Le panneau affiche des informations telles que le type de barre, la section, le matériau et les données géométriques.
