Blok reprezentuje element składowy modelu o zdefiniowanych właściwościach. W kategorii Bloki w Dlubal Center dostępny jest szereg takich elementów, które zostały utworzone podczas instalacji. Zarządzane są tam również bloki zdefiniowane przez użytkownika.

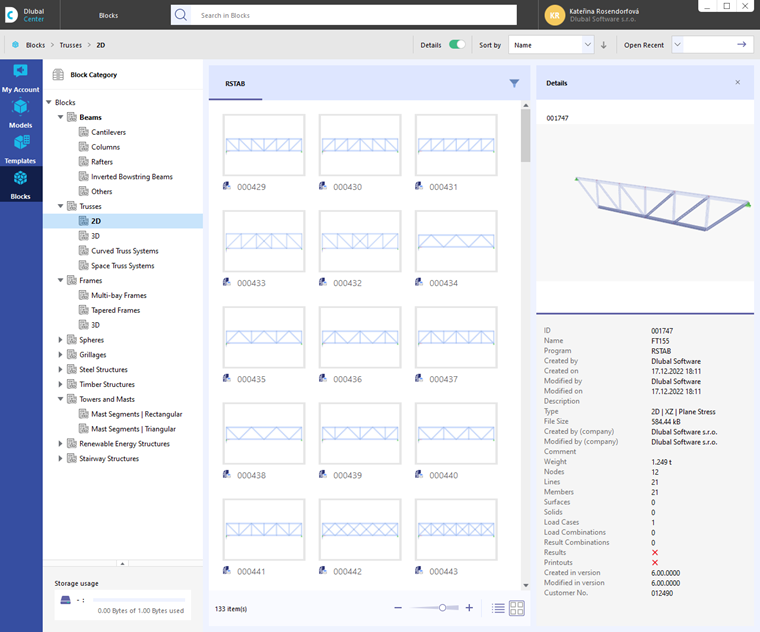

Aby użyć bloku, otwórz katalog bloków za pomocą przycisku
.
Bloki są posortowane według kategorii. Wybierz odpowiedni element składowy i zaznacz go kliknięciem myszy. Kliknij OK, aby przenieść blok do bieżącego modelu.
Opcje podstawowe

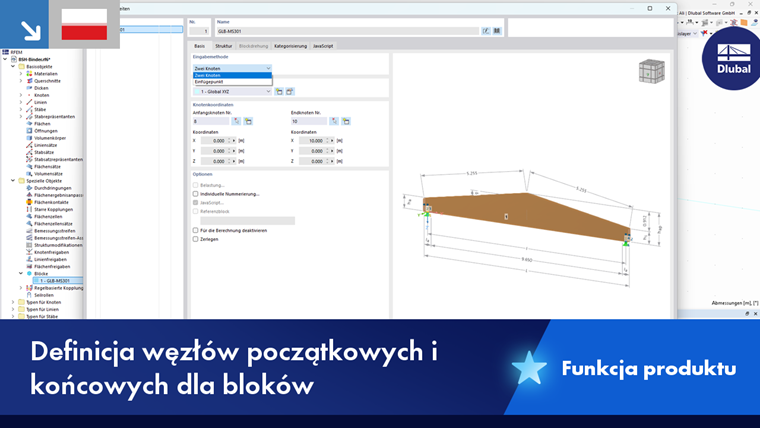

W zakładce Opcje podstawowe okna dialogowego 'Edytuj bloki' określ punkt wstawienia bloku. Wskaż, gdzie w modelu ma zostać umieszczony ten punkt odniesienia. Możesz umieścić blok na 'Węźle' lub w punkcie o dowolnych 'Współrzędnych'.
W razie potrzeby zmień nazwę bloku w sekcji 'Nazwa'.
Jeśli używasz kilku identycznych bloków w modelu, możesz przypisać blok referencyjny do wybranych bloków w sekcji 'Opcje'. Dzięki temu późniejsze zmiany parametrów bloku referencyjnego (geometria, materiał, przekrój itp.) zostaną automatycznie zastosowane również do powiązanych bloków („bloków potomnych”).
Struktura
W zakładce Struktura możesz dostosować parametry geometryczne bloku oraz przypisać przekroje i materiały. Za pomocą przycisku
w aktywnym polu wprowadzania można tworzyć nowe właściwości obiektu.
Kliknij OK, aby przenieść blok do modelu. Parametry geometryczne oraz przekroje i materiały tego elementu składowego można dostosować w dowolnym momencie za pośrednictwem kategorii 'Obiekty specjalne'.
JavaScript
W zakładce JavaScript wyświetlany jest kod bloku utworzonego za pomocą skryptowania.
