Le selezioni oggetto (OS) sono raggruppamenti di oggetti che soddisfano determinati criteri. Ciò consente di selezionare e modificare più oggetti contemporaneamente.
Attraverso il pulsante
nella barra degli strumenti CAD è possibile definire rapidamente una nuova selezione oggetto.
Base
Nel registro Base si stabiliscono i criteri che devono applicarsi alla selezione oggetto.
Oggetti
Seleziona la/le categoria/e di oggetti che desideri includere nella selezione oggetto. A seconda del modello sono disponibili le seguenti categorie:
- Oggetti di base
- Tipi per oggetti di base
- Imperfezioni
- Assistenti carichi
- Carichi
- Oggetti ausiliari
Con il pulsante
puoi visualizzare o nascondere le categorie di oggetti non utilizzate.
Seleziona

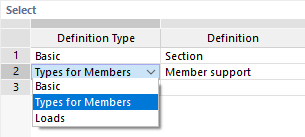

Nella colonna 'Tipo di definizione' imposta il tipo di oggetto. Per gli oggetti strutturali, la lista offre una scelta tra gli oggetti di base e i tipi per oggetti di base (vedi immagine Oggetti di base e tipi per oggetti di base ) e i tipi di carico dell'oggetto.

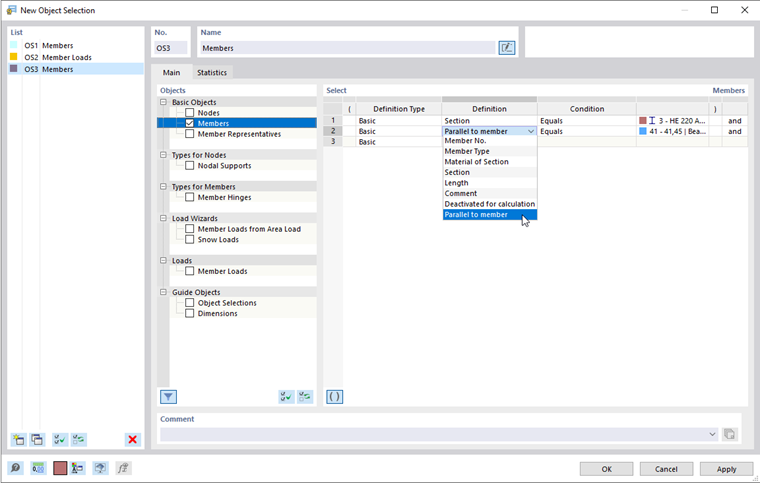

A seconda del tipo di definizione, puoi stabilire il parametro dell'oggetto nella colonna 'Definizione'. L'immagine Nuova selezione oggetto mostra le opzioni per le proprietà di base delle aste.
Stabilisci nella colonna 'Condizione' il criterio:
- È uguale: Gli oggetti soddisfano la condizione definita nella colonna successiva.
- È diverso: La condizione definita nella colonna successiva non è soddisfatta.
Nella lista della penultima colonna seleziona un oggetto modello di cui utilizzare le proprietà per la condizione. Se il campo di input è attivo, puoi determinare graficamente l'oggetto tramite il pulsante
.
Nell'ultima colonna puoi stabilire il criterio con cui estendere la selezione oggetto aggiungendo una condizione supplementare in una nuova riga:
- e: Ognuna delle condizioni definite riga per riga deve essere soddisfatta.
- o: Non appena una delle condizioni è soddisfatta, un oggetto è incluso nella selezione oggetto.
Statistica

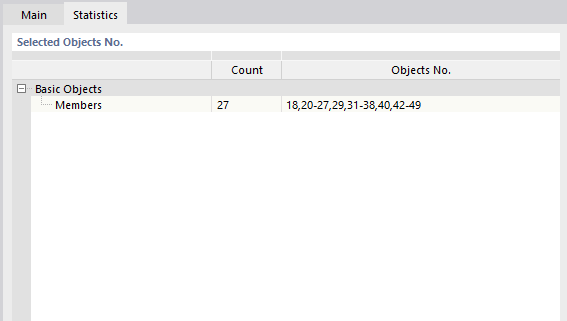

Il registro Statistica elenca tutti gli oggetti inclusi nella selezione oggetto corrente.
Utilizzare selezioni oggetto

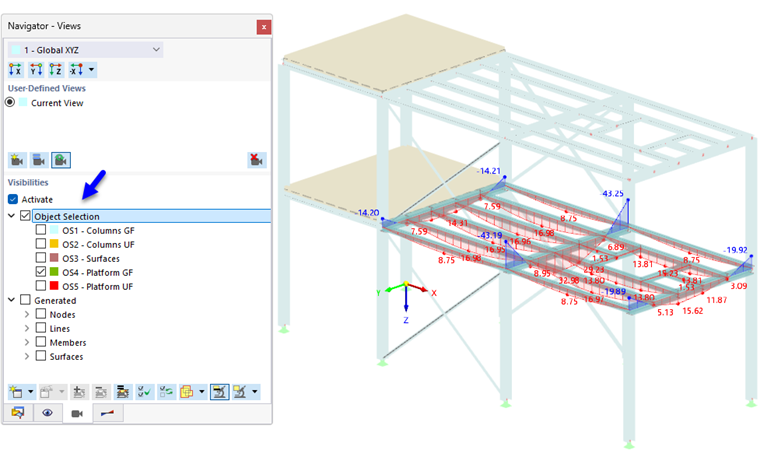

Con le selezioni oggetto puoi rappresentare nel finestra di lavoro esclusivamente gli oggetti selezionati come Visibilità. Gli altri oggetti vengono mostrati in trasparenza o completamente nascosti. Le selezioni oggetto facilitano quindi anche il compito di selezionare oggetti in base a determinati criteri - per modificarli o analizzare i risultati.
Se desideri vedere anche gli oggetti appartenenti alla selezione oggetto corrente (ad esempio snodi o carichi), disattiva il pulsante
in basso nel navigatore.
In alcuni dialoghi, le selezioni oggetto sono disponibili anche come opzione per selezionare determinati oggetti (vedi immagine Disattivare aste e appoggi nodali nel dialogo per le modifiche strutturali).
