Výběr objektů (OS) je seskupení objektů, které splňují určitá kritéria. To vám umožňuje vybrat a upravit několik objektů současně.
Pomocí tlačítka
na liště nástrojů CAD můžete rychle definovat nový výběr objektů.
Základní údaje
Na záložce Základní údaje můžete definovat kritéria, která se mají použít pro výběr objektů.
Objekty
Vyberte kategorii (kategorie) objektů, které chcete zahrnout do výběru objektů. V závislosti na modelu jsou k dispozici následující kategorie:
- Základní objekty
- Typy základních objektů
- Imperfekce
- Generátory zatížení
- Zatížení
- Pomocné objekty
Pomocí tlačítka
můžete zobrazit nebo skrýt nepoužívané kategorie objektů.
Vybrat
Ve sloupci „Typ definice“ definujte typ objektu. Pro stavební objekty seznam nabízí výběr základních objektů a typů pro základní objekty (viz obrázek Základní objekty a typy pro základní objekty ) a také typy zatížení objektu.
V závislosti na typu definice můžete definovat parametry objektu ve sloupci „Definice“. Obrázek Výběr nového objektu ukazuje možnosti výběru základních vlastností členů.
Ve sloupci „Podmínka“ definujte kritérium:
- Rovná se: Objekty splňují podmínku definovanou v dalším sloupci.
- Není rovno: Podmínka definovaná v dalším sloupci neplatí.
V seznamu předposledního sloupce vyberte šablonu objektu, jejíž vlastnosti chcete použít pro podmínku. Po aktivaci textového pole můžete objekt graficky definovat také pomocí tlačítka
.
V posledním sloupci můžete definovat kritérium pro rozšíření výběru objektů o další podmínku v novém řádku:
- a: Musí být splněna „každá“ z podmínek definovaných v jednotlivých řádcích.
- nebo: Jakmile je splněna „jedna“ z podmínek, je objekt zahrnut do výběru objektů.
Statistiky

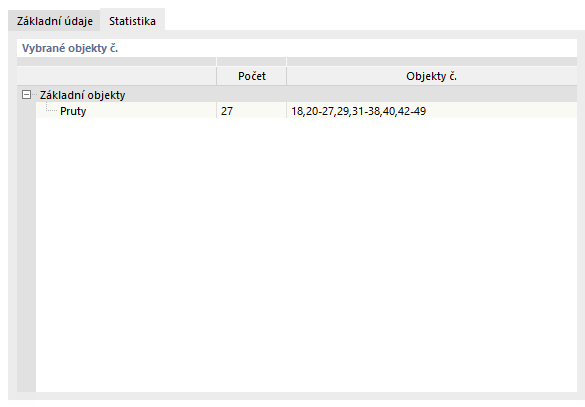

Záložka ‚‘'Statistiky'‚‘ obsahuje seznam všech objektů, které jsou zahrnuty do aktuálního výběru objektů.
Použití výběru objektů

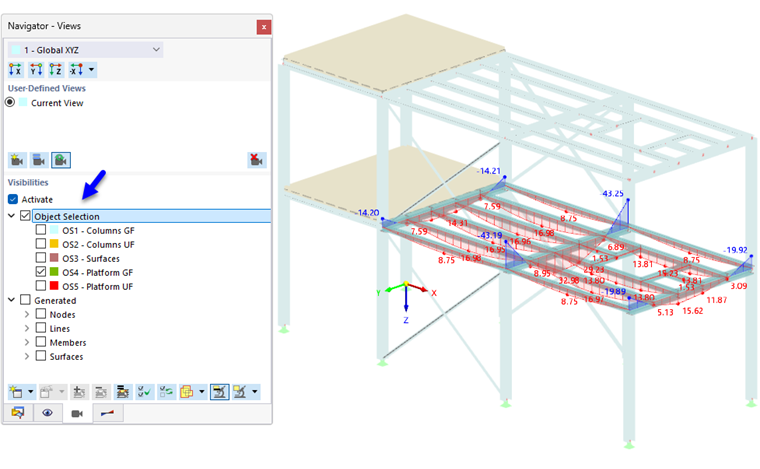

Výběr objektů umožňuje zobrazit vybrané objekty v pracovním okně výhradně jako viditelnosti. Zbývající objekty jsou zobrazeny průhledně nebo zcela skryty. Výběr objektů tak také zjednodušuje úkol výběru objektů podle specifických kritérií – pro úpravy nebo vyhodnocení výsledků.
Pokud chcete také vidět objekty, které patří do aktuálního výběru objektů (například přípoje nebo zatížení), deaktivujte tlačítko
v dolní části navigátoru.
V některých dialogových oknech jsou výběry objektů k dispozici také jako možnosti výběru pro zachycení konkrétních objektů (viz obrázek Deaktivace prvků a uzlových podpěr v dialogovém okně pro úpravy konstrukce).
