Seleções de objetos (OS) são agrupamentos de objetos que cumprem certos critérios. Com elas, você pode selecionar e editar vários objetos simultaneamente.
Através do botão
na barra de símbolos CAD, você pode rapidamente definir uma nova seleção de objetos.
Base
Na aba Base, você define os critérios que devem ser aplicados para a seleção de objetos.
Objetos
Selecione a(s) categoria(s) de objetos que deseja incluir na seleção de objetos. Dependendo do modelo, estão disponíveis as seguintes categorias:
- Objetos base
- Tipos para objetos base
- Imperfeições
- Assistentes de carga
- Cargas
- Objetos auxiliares
Com o botão
, você pode mostrar ou ocultar categorias de objetos não usadas.
Selecionar
Na coluna 'Tipo de definição', especifique o tipo do objeto. Para objetos estruturais, a lista oferece uma escolha entre os objetos base e tipos para objetos base (veja a imagem Objetos e tipos base ), assim como os tipos de carga do objeto.

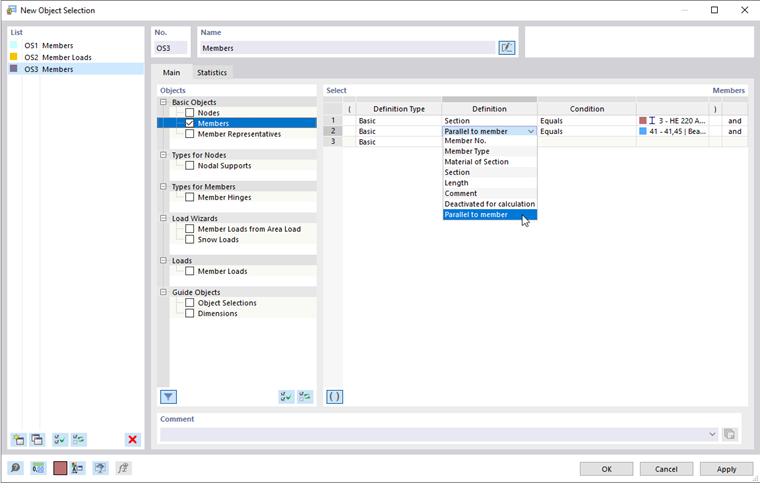

Dependendo do tipo de definição, você pode especificar o parâmetro do objeto na coluna 'Definição'. A imagem Nova seleção de objetos mostra as opções de seleção para propriedades base de barras.
Na coluna 'Condição', estabeleça o critério:
- É igual a: Os objetos satisfazem a condição definida na próxima coluna.
- É diferente de: A condição definida na próxima coluna não se aplica.
Na lista da penúltima coluna, escolha um objeto modelo cujas propriedades serão usadas para a condição. Se o campo de entrada estiver ativo, você pode também determinar o objeto graficamente com o botão
.
Na última coluna, você pode definir o critério para expandir a seleção de objeto com uma condição adicional em uma nova linha:
- e: Cada uma das condições definidas em cada linha deve ser satisfeita.
- ou: Assim que uma das condições for satisfeita, um objeto é incluído na seleção de objetos.
Estatística
A aba Estatística lista todos os objetos que estão na seleção de objetos atual.
Uso de seleções de objetos
Com as seleções de objetos, você tem a possibilidade de mostrar objetos selecionados na janela de trabalho exclusivamente como Visibilidades. Os outros objetos são representados em segundo plano de forma transparente ou completamente ocultados. As seleções de objetos também facilitam a tarefa de selecionar objetos com base em critérios específicos – para editá-los ou avaliar os resultados.
Se você também deseja visualizar os objetos que pertencem à seleção de objetos atual (por exemplo, articulações ou cargas), desative o botão
na parte inferior do navegador.
Em alguns diálogos, as seleções de objetos também estão disponíveis como opções de seleção para capturar objetos específicos (veja a imagem Desativar barras e apoios de nós no diálogo para modificações estruturais).
