Sélections d’objets

Sélections d'objets (OS) sont des regroupements d'objets qui répondent à des critères spécifiques. Cela vous permet de sélectionner et de modifier plusieurs objets simultanément.

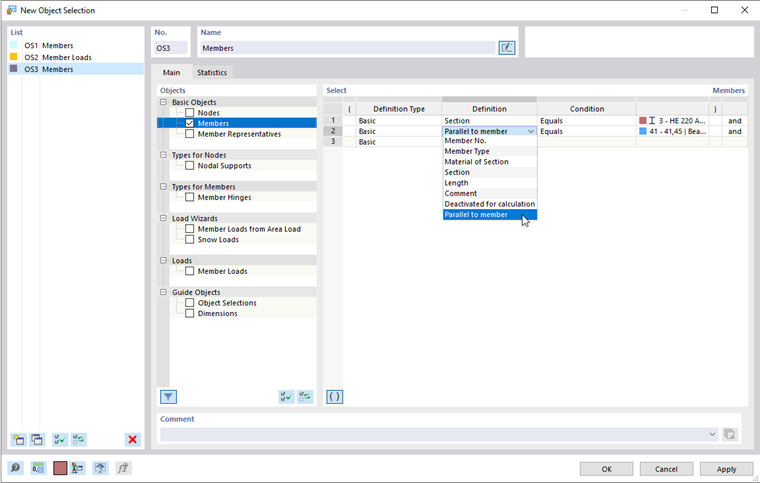

Boîte de dialogue « Nouvelle sélection d'objet »

Base

Dans l'onglet Base, vous définissez les critères qui doivent s'appliquer à la sélection d'objets.

Objets

Sélectionnez la ou les catégories d'objets que vous souhaitez inclure dans la sélection d'objets. Selon le modèle, les catégories suivantes sont disponibles :

• Objets de base
• Types pour objets de base
• Imperfections
• Assistants de charge
• Charges
• Objets auxiliaires

Avec le bouton , vous pouvez afficher et masquer les catégories d'objets non utilisées.

Sélectionner

Dans la colonne 'Type de définition', définissez le type de l'objet. Pour les objets structurels, la liste offre une sélection entre les objets de base et les types pour objets de base (voir image Objets de base et types pour objets de base ) ainsi que les types de charge de l'objet.

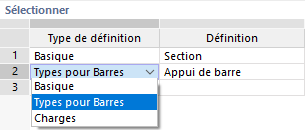

Sélection du type de définition

Selon le type de définition, vous pouvez définir le paramètre de l'objet dans la colonne 'Définition'. L'image Nouvelle sélection d'objets montre les options de sélection pour les propriétés de base des barres.

Dans la colonne 'Condition', définissez le critère :

• Est égal à : Les objets remplissent la condition définie dans la colonne suivante.
• N'est pas égal à : La condition définie dans la colonne suivante ne s'applique pas.

Dans la liste de l'avant-dernière colonne, choisissez un objet modèle dont les propriétés doivent être utilisées pour le critère. Si le champ d'entrée est activé, vous pouvez également déterminer l'objet graphiquement avec le bouton .

Dans la dernière colonne, vous pouvez définir le critère par lequel vous élargissez la sélection d'objets par une condition supplémentaire dans une nouvelle ligne :

• et : Chacune des conditions définies ligne par ligne doit être remplie.
• ou : Dès qu'une seule des conditions est remplie, un objet est inclus dans la sélection d'objets.

Statistiques

L'onglet Statistiques liste tous les objets qui sont capturés dans la sélection d'objets actuelle.

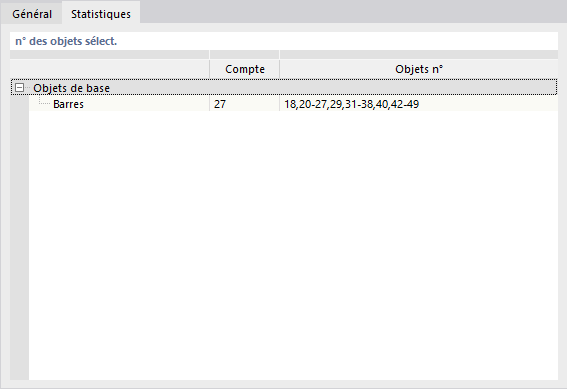

Statistiques de la sélection d’objets

Utilisation des sélections d'objets

Avec les sélections d'objets, vous avez la possibilité de représenter des objets sélectionnés dans la fenêtre de travail exclusivement comme Visibilités. Les autres objets sont affichés en arrière-plan de manière transparente ou complètement masqués. Les sélections d'objets facilitent ainsi également la tâche de sélectionner des objets selon des critères spécifiques – pour les modifier ou évaluer les résultats.

Utiliser la sélection d’objets pour l’affichage

Dans certains dialogues, les sélections d'objets sont également disponibles en tant qu'options de sélection pour capturer certains objets (voir image Désactiver les barres et les appuis des nœuds dans le dialogue pour les modifications structurelles).
