Selecciones de objetos (OS) son agrupaciones de objetos que cumplen ciertos criterios. Esto le permite seleccionar y editar varios objetos simultáneamente.
A través del botón
en la barra de herramientas CAD, puede definir rápidamente una nueva selección de objetos.
Base
En la pestaña Base, establece los criterios que deben cumplir para la selección de objetos.
Objetos
Seleccione la(s) categoría(s) de objetos que desea incluir en la selección de objetos. Dependiendo del modelo, estarán disponibles las siguientes categorías:
- Objetos básicos
- Tipos para objetos básicos
- Imperfecciones
- Asistentes de carga
- Cargas
- Objetos auxiliares
Con el botón
, puede mostrar y ocultar categorías de objetos no utilizadas.
Seleccionar

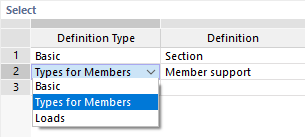

Defina el tipo de objeto en la columna 'Tipo de definición'. Para objetos estructurales, la lista ofrece una selección entre los objetos básicos y tipos para objetos básicos (ver imagen Objetos básicos y tipos para objetos básicos ), así como tipos de carga del objeto.

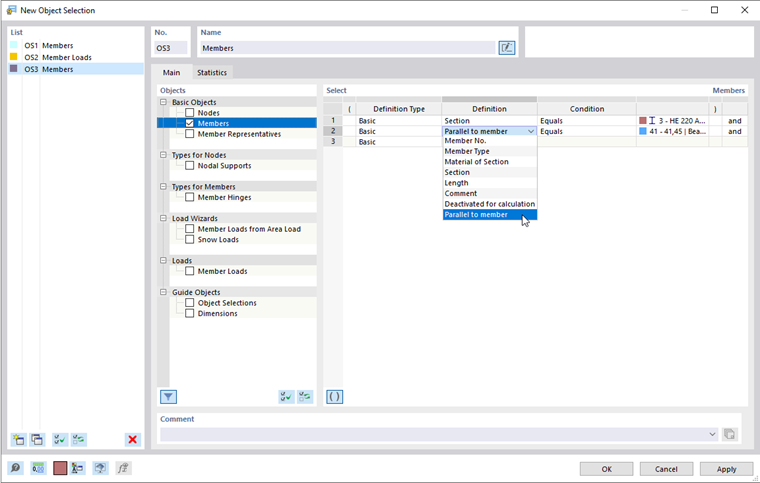

Según el tipo de definición, puede establecer el parámetro del objeto en la columna 'Definición'. La imagen Nueva selección de objeto muestra las opciones para propiedades básicas de barras.
Establezca el criterio en la columna 'Condición':
- Es igual: Los objetos cumplen con la condición definida en la siguiente columna.
- Es diferente: La condición definida en la siguiente columna no se aplica.
En la lista de la penúltima columna, seleccione un objeto de referencia cuyas propiedades se utilizarán para la condición. Si el campo de entrada está activado, puede determinar el objeto gráficamente con el botón
.
En la última columna, puede establecer el criterio para extender la selección de objeto con una condición adicional en una nueva fila:
- y: Cada una de las condiciones definidas en las filas debe cumplirse.
- o: Una vez que una de las condiciones se cumple, un objeto está incluido en la selección de objetos.
Estadísticas

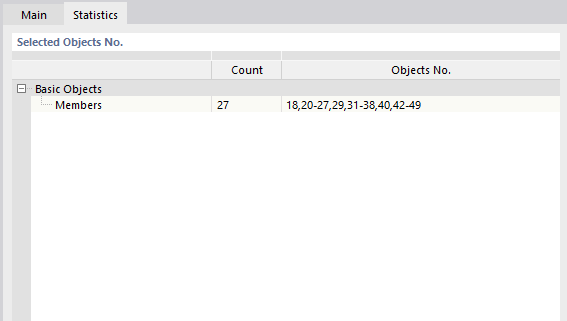

La pestaña Estadísticas lista todos los objetos que están incluidos en la selección de objetos actual.
Uso de las selecciones de objetos

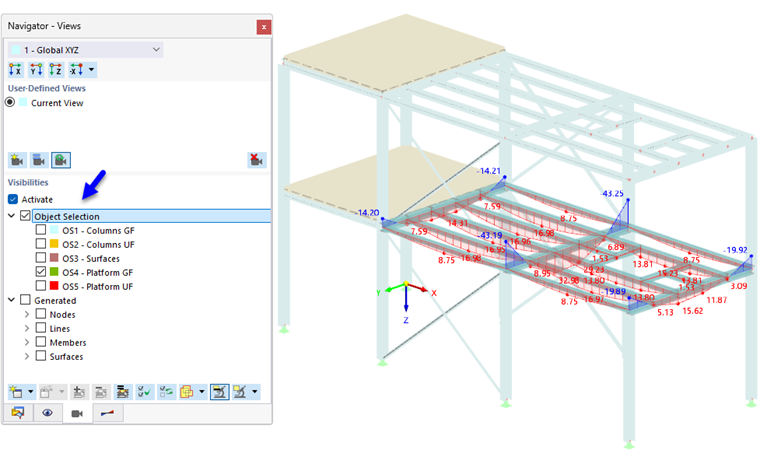

Con las selecciones de objetos, tiene la opción de mostrar objetos seleccionados exclusivamente como Visibilidades en la ventana de trabajo. Los demás objetos se mostrarán en segundo plano de manera transparente o se ocultarán por completo. Las selecciones de objetos facilitan así la tarea de seleccionar objetos según ciertos criterios, para editarlos o evaluar los resultados.
Si desea ver también los objetos que pertenecen a la selección de objetos actual (por ejemplo, articulaciones o cargas), desactive el botón
en la parte inferior del navegador.
En algunos diálogos, las selecciones de objetos también están disponibles como opciones para seleccionar ciertos objetos (vea la imagen Deseleccionar barras y apoyos nodales en el diálogo para modificaciones de estructura).
