Una combinación de resultados (EK) superpone los resultados de los casos de carga según ciertos criterios de combinación. Se pueden combinar los resultados de casos de carga, combinaciones de carga y combinaciones de resultados. Las combinaciones de resultados se utilizan principalmente en estudios dinámicos.

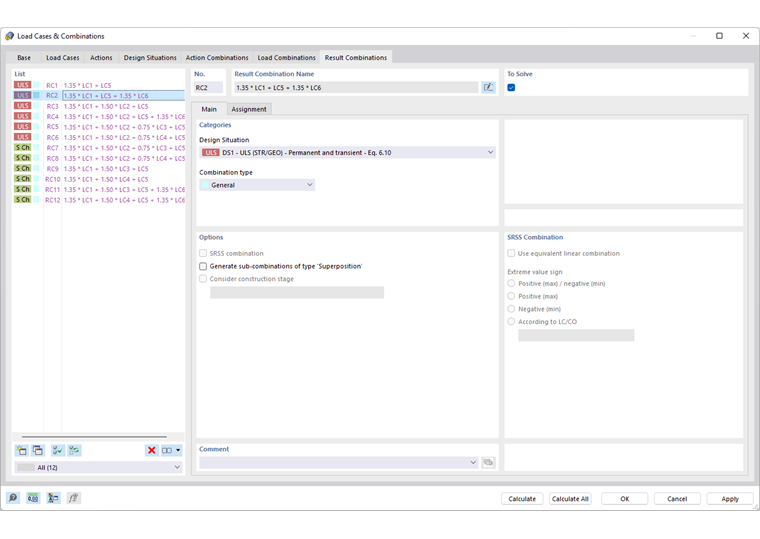

La pestaña 'Combinaciones de resultados' está disponible si
- en la pestaña 'Base' está activado el cuadro Combinaciones de resultados , o
- se utiliza un asistente de combinaciones para la generación de combinaciones de resultados.
Al activar la pestaña, las combinaciones de resultados se generan según las reglas de combinación de la norma. Están listadas y ordenadas según situaciones de diseño. Si ha desactivado el asistente de combinaciones en la pestaña principal Base , deberá generar manualmente las combinaciones de resultados (véase la sección Definir combinación de resultados manualmente).
El 'Nombre de la combinación de resultados' es una abreviatura. Se basa en los factores de seguridad y números de los casos de carga y refleja las reglas de combinación.
El cuadro de verificación 'A calcular' regula si la combinación de resultados seleccionada se incluirá en el cálculo.
Base
La pestaña Base gestiona la información general de la combinación de resultados seleccionada en la 'Lista' a la izquierda.
Categorías
La 'Situación de diseño' describe, según qué normas se combinan los casos de carga (véase el capítulo Situaciones de diseño).
El 'Tipo de combinación' controla los criterios según los cuales la superposición de resultados tiene lugar. Si se ha utilizado el asistente de combinaciones, se establece 'General'. Para una combinación de resultados personalizada, las siguientes opciones de selección están disponibles en la lista:
- General: Los criterios de vinculación pueden definirse individualmente en la pestaña 'Asignación'.
- Envolvente - Permanente: Los casos de carga y combinaciones incluidas siempre se consideran ('/p') pero son mutuamente excluyentes ('o'). La EK representa la envolvente con los resultados más desfavorables de todos los componentes.
- Envolvente - Temporal: Los casos de carga y combinaciones incluidas solo se consideran si aportan una contribución desfavorable al resultado. Son mutuamente excluyentes ('o'). La EK representa la envolvente de los resultados de los componentes. Sin embargo, los signos pueden hacer que los resultados de los componentes no se incluyan si no tienen impacto en los valores extremos.
- Superposición: Todos los casos de carga y combinaciones incluidas siempre se tienen en cuenta ('p') y se suman ('+'). La superposición calcula la suma de todos los resultados. No hay valores máximos o mínimos.
Opciones
Por lo general, los resultados se combinan de forma aditiva: B = A1 + A2 + A3 + ... + An. Para una combinación de resultados personalizada, el cuadro de verificación 'Combinación SRSS' está accesible. Esto permite una superposición según el método raíz cuadrada de la suma de los cuadrados: B = √(A12 + A22 + A32 + ... + An2). Este enfoque es importante para análisis modal. En la sección Combinación SRSS, puede especificar cómo se manejan los signos de los valores extremos.

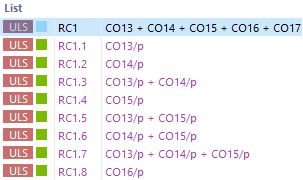

El cuadro de verificación 'Generar subcombinaciones del tipo Superposición' hace que los componentes incluidos en la combinación de resultados se generen como combinaciones separadas. De esta forma, se puede ver qué combinaciones se utilizan para la superposición de resultados y qué criterios se aplican en cada caso.
Combinación SRSS
Esta sección está disponible si el cuadro de verificación 'Combinación SRSS' fue activado en la sección 'Opciones'. Aquí puede definir cómo se combinan las respuestas modales y cómo se tratan los signos.
La forma estándar de la regla SRSS combina los resultados cuadráticamente de acuerdo con el método 'raíz cuadrada de la suma de los cuadrados' descrito anteriormente. En este proceso, se pierden los signos. Con el cuadro de verificación 'Usar combinación lineal equivalente', la regla SRSS se aplica como una combinación lineal equivalente. Esto permite calcular resultados como esfuerzos internos asociados. Estos son generalmente significativamente menores que según la forma estándar de la regla SRSS. Los resultados según la combinación lineal equivalente son internamente consistentes y los signos correspondientes son correctos en relación con el esfuerzo interno predominante.
Mediante los campos de selección para 'Signos de valor extremo', puede controlar qué valores extremos de los casos de carga se incluirán en la superposición y si los signos deben mantenerse. De este modo, se obtienen los valores extremos de los esfuerzos modales y deformaciones y los resultados asociados con el componente principal con los signos correctos.

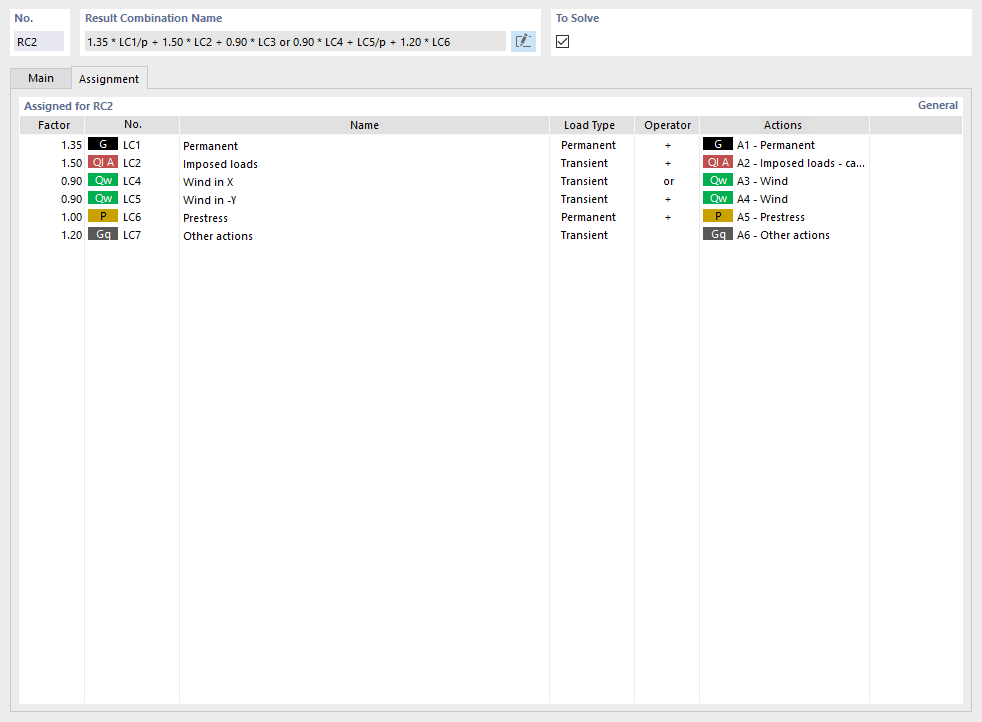

Asignación
En la pestaña Asignación, puede verificar qué casos de carga o combinaciones de carga están incluidos en la combinación de resultados seleccionada y según qué criterios se combinan. Aquí también puede definir manualmente los criterios de una combinación.
Asignado para EK
En la tabla, se listan los casos de carga de la combinación de resultados. Los valores indicados en la columna 'Factor' se basan en los coeficientes parciales de seguridad y factores de combinación según la norma. Se aplican según la situación de diseño y categoría de acción.
El 'Tipo de carga' describe cómo se considera cada caso de carga en la superposición:
- Permanente: La carga está siempre activa.
- Temporal: La carga solo se considera si los resultados conducen a un aumento de los esfuerzos internos y deformaciones.
El 'Operador' expresa cómo se vinculan los casos de carga:
- +: El símbolo indica una combinación aditiva. El caso de carga se considera independientemente de otro caso de carga cuando los resultados tienen un efecto desfavorable.
- o: El criterio describe una combinación alternativa. Los resultados de ciertos casos de carga son mutuamente excluyentes, como el viento. Solo se consideran los valores de la carga que contribuye de la manera más desfavorable.

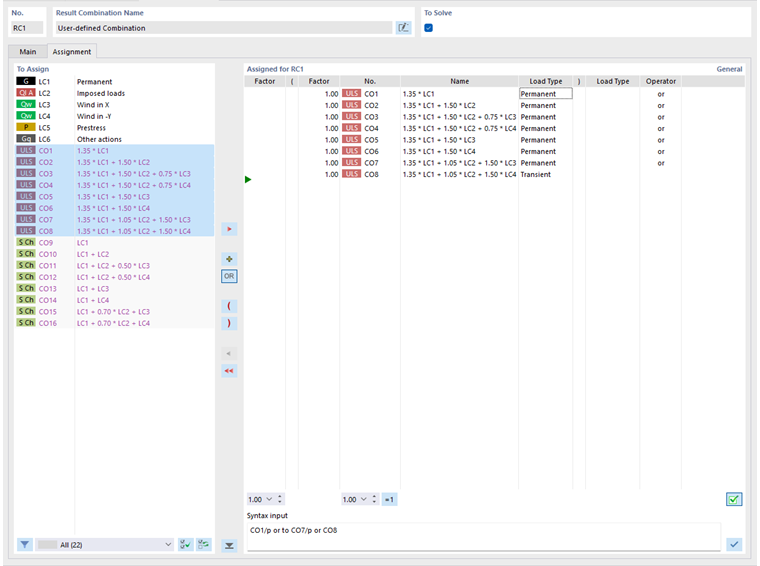

Definir combinación de resultados manualmente
Con el botón
al final de la 'Lista', puede añadir manualmente una combinación de resultados. La pestaña 'Asignación' se ajustará en consecuencia. Este esquema también se encuentra si se utiliza el asistente de combinaciones para combinaciones de carga y en la pestaña 'Base' está activado el cuadro de verificación 'Combinaciones de resultados'.
En la columna 'Asignar', se listan todos los casos de carga, combinaciones de carga y combinaciones de resultados disponibles. Para transferir una entrada a la lista 'Asignado para EK', puede usar las siguientes opciones:
- Hacer doble clic en la entrada.
- Seleccionar la entrada o varios elementos manteniendo presionada la tecla Ctrl. Luego haga clic en el botón
.
Los botones
y
controlan qué operador se utiliza en la vinculación de las entradas:
- +: Los casos de carga se suman.
- OR: Los casos de carga actúan alternativamente.
Para cambiar el 'Factor' de un caso de carga o combinación, active la primera columna de la fila correspondiente. Ingrese el coeficiente correcto o seleccione uno en la lista.
De manera similar, puede ajustar el 'Tipo de carga' y el 'Operador': Active el campo y elija la entrada adecuada en la lista.
La sección 'Entrada de sintaxis' permite definir directamente la combinación de resultados. Introduzca los casos de carga o combinaciones con los coeficientes, símbolo del tipo de carga ('/p' o sin) y operador ('+' o 'o'). Luego asigne el criterio de definición con el botón
.
Combinaciones correspondientes
En la pestaña Combinaciones correspondientes, puede definir las combinaciones "relacionadas" que se derivan de los mismos casos de carga para las distintas situaciones de diseño.
El principio se describe en más detalle en el capítulo Combinaciones de carga.
