Combinações de resultados

Uma combinação de resultados ( CR ) sobrepõe os resultados dos casos de carga de acordo com determinados critérios de combinação. Os resultados dos casos de carga, das combinações de carga e das combinações de resultados podem ser combinados. As combinações de resultados são utilizadas principalmente para análises dinâmicas.

O separador 'Combinações de resultados' está disponível se

• no registo 'Base' o campo de controlo # extbookmark manual|combinações de resultados|A caixa de seleção Combinações de resultados# está ativada ou
• an # extbookmark manual|configuração|o assistente de combinações# é utilizado para gerar combinações de resultados.

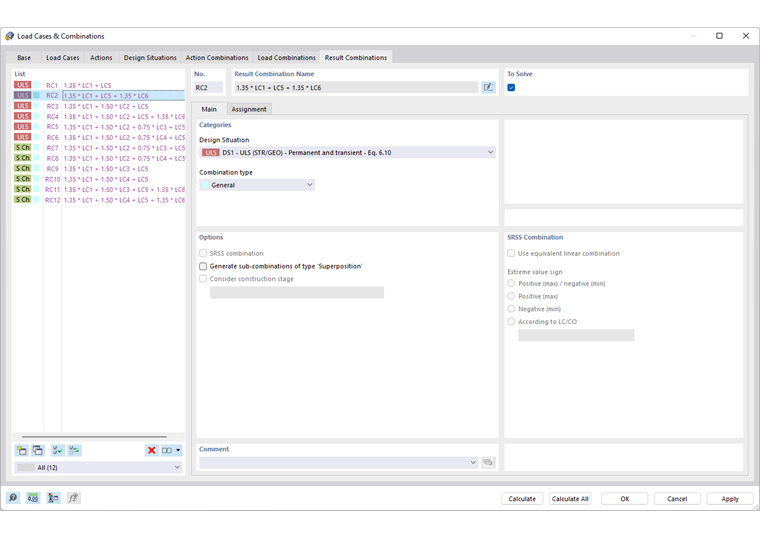

Separador 'Combinações de resultados' na caixa de diálogo ' Casos e combinações de carga '

Ao ativar o separador, as combinações de resultados são geradas de acordo com as regras de combinação da norma. Estão listados por situações de dimensionamento. Caso utilize o assistente de combinações no registo principal # extbookmark manual|assistente de combinações|No separador Base#, tem de criar as combinações de resultados manualmente (ver Definir manualmente a combinação de resultados).

O 'Nome da combinação de resultados' é uma descrição curta. Baseia-se nos fatores de segurança e nos números dos casos de carga, refletindo as regras de combinação.

A caixa de seleção 'A resolver' controla se a combinação de resultados selecionada é analisada durante o cálculo.

Base

O separador Geral compreende as especificações gerais da combinação de resultados selecionada na 'Lista' à esquerda.

Categorias

A 'situação de dimensionamento' descreve as especificações normativas segundo as quais os casos de carga são combinados (ver capítulo situações de dimensionamento ).

O 'Tipo de combinação' controla os critérios para sobrepor os resultados. Se tiver utilizado o assistente de combinações, aparece aqui a entrada 'Geral'. Para uma combinação de resultados definida pelo utilizador, estão disponíveis as seguintes opções na lista:

• Geral: Os critérios de ligação podem ser definidos individualmente no separador 'Atribuição'.
• Envolvente - permanente: Os casos de carga e as combinações incluídas na combinação são sempre considerados ('/p'), mas são mutuamente exclusivos ('ou'). Assim sendo, o CR representa a envolvente com os resultados mais desfavoráveis de todas as componentes.
• Envolvente - transitório: Os casos e combinações de carga incluídos na combinação são considerados apenas se tiverem uma contribuição desfavorável para o resultado. São mutuamente exclusivos ('ou'). O CR representa uma envolvente dos resultados dos componentes. No entanto, os sinais podem levar a uma situação em que os resultados dos componentes não são incluídos se não tiverem efeito nos valores extremos.
• Sobreposição: Todos os casos e combinações de carga incluídos na combinação são sempre considerados ('p') e adicionados respetivamente ('+'). A sobreposição determina a soma de todos os resultados. Não existem valores máximos ou mínimos.

Opções

Geralmente, os resultados são combinados aditivamente: B = A₁ + A₂ + A₃ + ... + A_n. Se uma combinação de resultados é definida pelo utilizador, a caixa de seleção 'Combinações de SRSS' fica acessível. Assim, é realizada uma sobreposição de acordo com o método da raiz quadrada da soma dos quadrados : B = √ (A₁² + A₂² + A₃² + ... + A_n² ). Esta abordagem é importante para as análises modais. Na secção de diálogo SRSS Combination, pode definir como os sinais de valores extremos são tratados.

A caixa de seleção 'Gerar subcombinações do tipo Superposição' faz com que os componentes incluídos na combinação de resultados sejam criados como combinações separadas. Desta forma, é possível ver que combinações são utilizadas para a sobreposição dos resultados e que critérios se aplicam em cada caso.

Combinação de resultados com subcombinações geradas

Combinação SRSS

A secção de diálogo pode ser acedida se a caixa de seleção 'Combinações de SRSS' tiver sido activada na secção de diálogo 'Opções'. Aqui, pode definir como as respostas modais são combinadas e como os sinais são tratados.

A forma padrão da regra SRSS combina os resultados quadraticamente de acordo com a raiz quadrada do método da soma dos quadrados descrito acima. Neste caso, os sinais perdem-se. Seleccione a caixa de seleção 'Usar combinação linear equivalente' para aplicar a regra SRSS como uma combinação linear equivalente. Desta forma, é possível determinar resultados tais como forças internas e momentos correspondentes. Geralmente, são significativamente menores do que o calculado de acordo com a forma padrão da regra SRSS. Os resultados calculados de acordo com a combinação linear equivalente são consistentes e os sinais correspondentes estão corretos em relação à força ou momento interno determinante.

Com as opções 'Sinal de valor extremo', pode controlar quais os valores extremos dos casos de carga que estão incluídos na sobreposição e se os sinais devem ser mantidos. Desta forma, os valores máximos das forças internas modais e das deformações, bem como dos resultados pertencentes ao componente principal são determinados de acordo com os sinais.

Atribuição

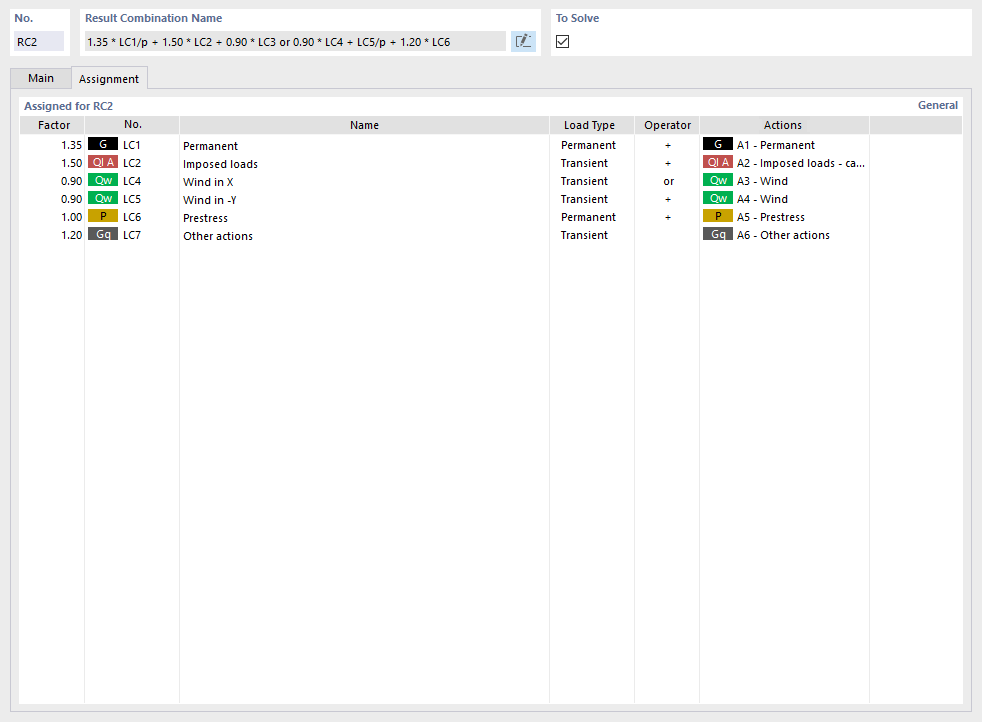

Atribuição de casos de carga para combinação de resultados

No separador Atribuição , pode verificar que casos de carga ou combinações de carga estão incluídos na combinação de resultados selecionada e de acordo com que critérios são combinados.

Atribuído para CR

A tabela lista os casos de carga da combinação de resultados. Os valores fornecidos na coluna 'Fator' são baseados em coeficientes parciais de segurança e coeficientes de combinação de acordo com a norma. São aplicados dependendo da situação de dimensionamento e da categoria de ação.

O 'Tipo de carga' descreve como cada caso de carga é considerado na sobreposição:

• Permanente: O carregamento é efetivo em qualquer caso.
• Temporariamente: O carregamento só é considerado se os resultados levarem a um aumento das forças internas e deformações.

O 'Operador' mostra a forma como os casos de carga estão ligados:

• +: O símbolo indica uma combinação aditiva. O caso de carga é considerado independentemente de qualquer outro caso de carga assim que os resultados têm um impacto desfavorável.
• ou: O critério descreve uma combinação alternativa. Os resultados de determinados casos de carga são mutuamente exclusivos, tais como vento. Apenas os valores do carregamento com a contribuição mais desfavorável são considerados.

Definir manualmente a combinação de resultados

Utilize o botão na parte inferior da 'Lista' para adicionar manualmente uma combinação de resultados. O separador 'Atribuição' será ajustado em conformidade. Também encontrará este esquema se utilizar o Assistente de combinações para combinações de carga quando está activada 'Combinações de resultados' no separador 'Base'.

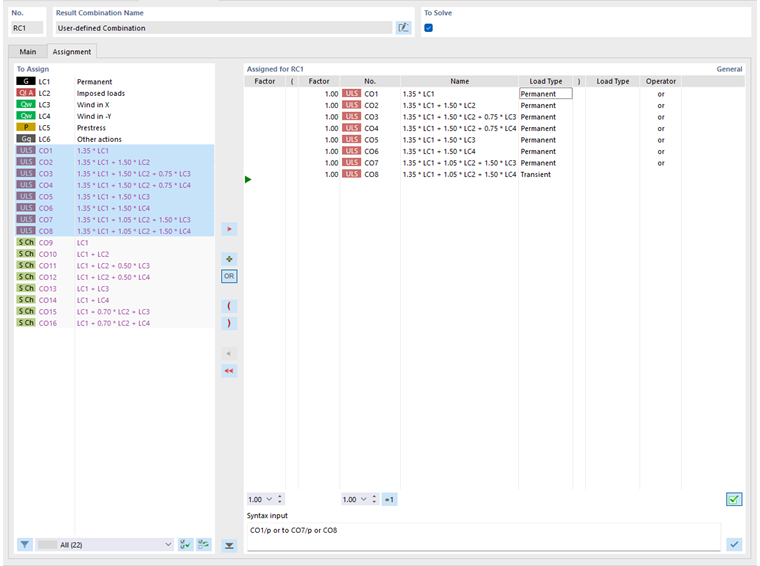

Definição manual da combinação de resultados

A coluna 'A atribuir' lista todos os casos de carga, as combinações de carga e as combinações de resultados disponíveis. Para transferir uma entrada para a lista 'Atribuído para CR', utilize as seguintes opções:

• Clique duas vezes na entrada.
• Seleccione a entrada ou várias entradas premindo a tecla Ctrl. Em seguida, clique no botão .

Os botões e controlam o Operador que é utilizado para associar as entradas:

• +: Os casos de carga são adicionados.
• OU: Os casos de carga atuam alternadamente.

Para alterar o 'Fator' de um caso de carga ou de uma combinação, active a primeira coluna da linha relevante. Introduzir o fator correto ou selecioná-lo a partir da lista.

Pode ajustar o 'Tipo de carga' e o 'Operador' da mesma maneira: Ative o campo e selecione a entrada correspondente a partir da lista.

A secção de diálogo 'Sintaxe de entrada' permite-lhe definir diretamente a combinação de resultados. Introduz os casos ou combinações de carga com um fator, um símbolo de tipo de carga ('/p' ou sem) e um operador ('+' ou 'ou'). Em seguida, atribua o critério de definição com o botão .
