Vous pouvez utiliser un fichier DFX comme couche d'arrière-plan pour entrer des objets. Contrairement à l'importation DXF, où l'ensemble du modèle est converti en nœuds et en lignes puis importé, les couches d'arrière-plan représentent une sorte de feuille transparente pour une modélisation spécifique.

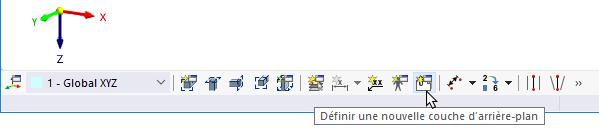

Le bouton
de la barre d'outils de CAO permet également de définir une nouvelle couche d'arrière-plan.
Informations
Pour utiliser une couche d'arrière-plan, définissez-la comme Active. De plus, la saisie d'objets avec l'option 'Couches d'arrière-plan' doivent être activées (voir le chapitre {%}003349 Saisie d'objets]]). Vous pouvez également le faire rapidement à l'aide du bouton
dans la boîte de dialogue
Barre d'outils CAO
.
Catégories
La couche d'arrière-plan doit être au format .dxf. Définissez le « Nom du fichier » en sélectionnant le fichier dans la boîte de dialogue Windows à l'aide du bouton
.
Définissez le système de coordonnées auquel la couche d'arrière-plan se réfère. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
La « Séquence de rotation » décrit l'ordre des angles de rotation des axes.
Le « Point d'insertion » détermine l'emplacement qui est placé sur « l'enveloppe » de la couche d'arrière-plan au Point d'origine. Différentes options peuvent être sélectionnées dans la liste :
Informations
Si vous cochez la case « Sélectionner dans l'aperçu », vous pouvez définir graphiquement le point d'insertion : Pour ce faire, cliquez sur le bouton
à droite dans la section « Point d'origine », puis définissez le point d'insertion dans la zone d'aperçu.
Point d'origine
Le Point d'insertion de la couche d'arrière-plan est placé au « Point d'origine » dans le modèle. Entrez les coordonnées de ce point ou définissez-le graphiquement à gauche de la fenêtre de travail à l'aide du bouton
ou du bouton
à droite de la zone d'aperçu.
options
Si vous souhaitez utiliser une « Échelle non-uniforme » pour la mise à l'échelle de la couche dans les directions spatiales, cochez la case correspondante. De cette façon, les champs d'entrée correspondants dans la section correspondante de la boîte de dialogue « Échelle » deviennent accessibles.
Si les « Unités de longueur du modèle DXF » ne doivent pas être automatiquement adoptées à partir du fichier DXF, vous pouvez sélectionner l'unité appropriée dans la liste.
Échelle
Dans cette section de la boîte de dialogue, vous pouvez mettre à l'échelle la taille de la couche d'arrière-plan ; par exemple, pour compenser les incohérences dans les unités. Le cas normal est une « Échelle uniforme » Δ avec une échelle régulière dans toutes les directions. Pour une échelle non-uniforme, cochez la case correspondante dans les « Options » de la boîte de dialogue.
Basculez entre les entrées relatives et absolues à l'aide du bouton
.
Utilisation d'une couche d'arrière-plan
Si la couche d'arrière-plan est définie comme Active, elle est surlignée en gris. Vous pouvez maintenant définir des nœuds et des barres aux points d'intersection des lignes de couche si la saisie d'objet des couches d'arrière-plan est activée.
