Pode utilizar um ficheiro DXF como camada de fundo para a introdução de objetos. Ao contrário da importação DXF, na qual o modelo completo é lido e convertido em nós e linhas, as camadas de fundo representam um tipo de camada para a modelagem.

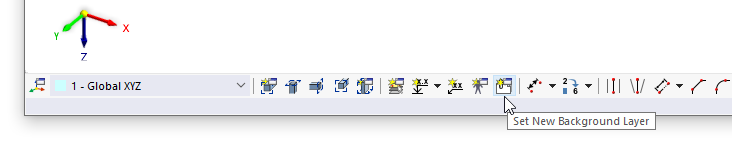

Através do botão
na barra de ferramentas CAD também pode definir uma nova camada de fundo.
Para utilizar uma camada de fundo, defina-a como Ativa. Além disso, a captura de objeto tem de estar ativada com a opção 'Camadas de fundo' (consulte o capítulo Capturas de objeto). Isto também pode ser controlado rapidamente com o botão
na
barra de ferramentas CAD
.

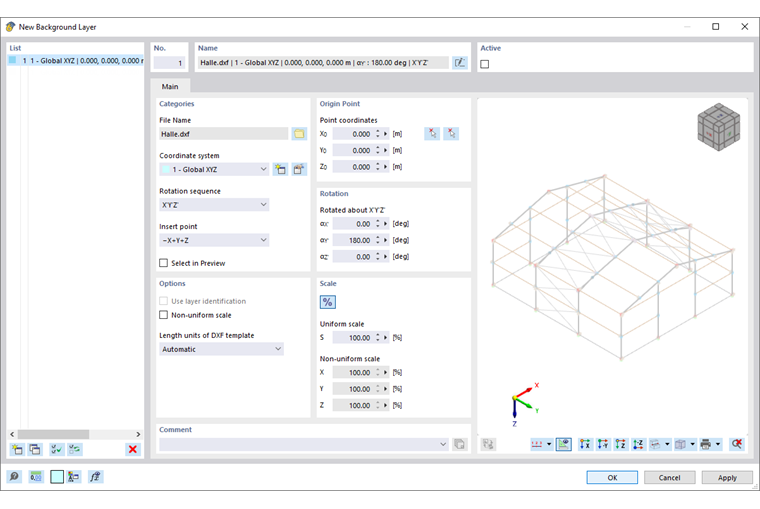

Categorias
A camada de fundo tem de estar no formato .dxf. Defina o 'Nome do ficheiro' selecionando o ficheiro na caixa de diálogo do Windows através do botão
.
Defina o sistema de coordenadas ao qual a camada de fundo se refere. Pode selecionar um sistema de coordenadas definido pelo utilizador na lista ou criar um novo com o botão
.
A 'Sequência de rotação' descreve a ordem dos ângulos com os quais pode ser realizada uma rotação dos eixos.
O 'Ponto de inserção' determina qual ponto da "envolvente" da camada de fundo é colocado na ponto de origem. Na lista estão disponíveis várias opções para seleção:
Se marcar a caixa de seleção 'Selecionar na pré-visualização', pode determinar graficamente o ponto de inserção: Para tal, clique no botão direito
na secção 'Ponto de origem' e defina o ponto de inserção na área de pré-visualização.
Ponto de origem
O ponto de inserção da camada de fundo é colocado no modelo no 'Ponto de origem'. Introduza as coordenadas deste ponto ou defina-o graficamente na janela de trabalho através do botão esquerdo
ou na área de pré-visualização através do botão direito
.
Opções
Caso pretenda utilizar uma 'Escala não uniforme' para a escala da camada nas direções espaciais, ative a caixa de seleção. Desta forma, os campos de introdução correspondentes na secção 'Escala' ficam acessíveis.
Se a 'Unidade de comprimento do modelo DXF' não for assumida automaticamente do ficheiro DXF, pode selecionar a unidade adequada na lista.
Escala
Nesta secção, pode dimensionar o tamanho da camada de fundo, por exemplo, para compensar inconsistências nas unidades. O caso normal é uma 'Escala uniforme' Δ com uma escala uniforme em todas as direções. Para uma escala não uniforme, ative a caixa de seleção correspondente na secção 'Opções'.
Com o botão
pode alternar entre a introdução relativa e absoluta.

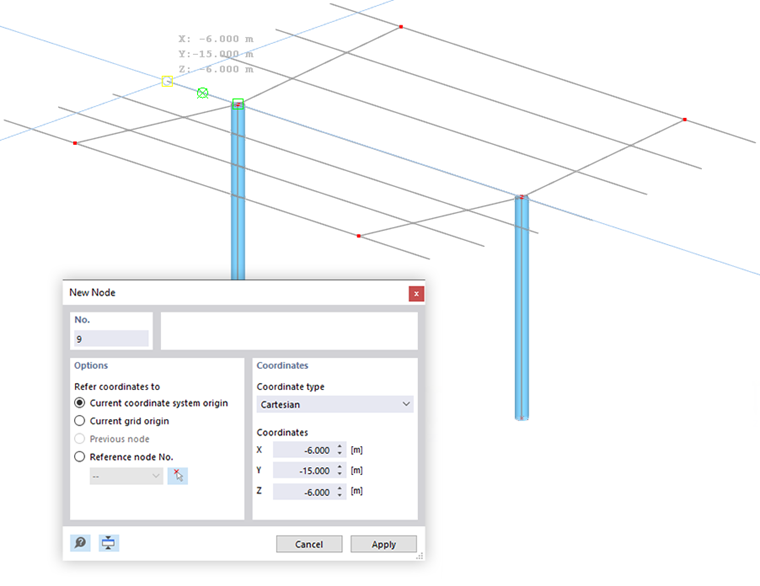

Utilizar camada de fundo
Quando a camada de fundo está Ativa, é apresentada com um fundo cinzento. Agora pode definir nós e barras nos pontos de interseção das linhas da camada – desde que a captura de objeto para camadas de fundo esteja ativada.
