Warstwy tła

Plik DXF można wykorzystać jako warstwę tła do wprowadzania obiektów. W przeciwieństwie do importu DXF, w którym cały model jest konwertowany na węzły i linie, a następnie importowany, warstwy tła stanowią rodzaj przezroczystego arkusza do określonego modelu.

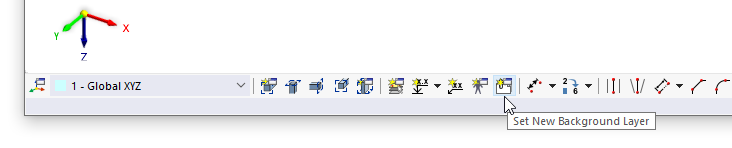

Nową warstwę tła można również zdefiniować przy użyciu przycisku Nowa warstwa tła na pasku narzędzi CAD.

Informacje

Aby użyć warstwy tła, należy ustawić ją na Aktywna. Ponadto należy aktywować tryb uchwycenia obiektu z opcją 'Warstwy tła' (patrz rozdział Chwytanie obiektu). Można to również zrobić szybko za pomocą przycisku Przyciągaj do warstw tła w Pasek narzędzi CAD .

Kategorie

Warstwa tła musi mieć format .dxf. W tym celu należy zdefiniować 'Nazwę pliku', wybierając plik w oknie dialogowym Windows za pomocą przycisku Otworzyć plik .

Należy zdefiniować układ współrzędnych, do którego odnosi się warstwa tła. Można wybrać układ współrzędnych zdefiniowany przez użytkownika z listy lub utworzyć nowy układ za pomocą przycisku Nowy .

'Ciągłość obrotu' opisuje kolejność kątów, o jaką może zostać wykonany obrót osi.

'Punkt wstawienia' określa położenie, które zostanie umieszczone na "obwiedni" warstwy tła w punkcie początkowym. Na liście dostępne są różne opcje:

Informacje

W przypadku zaznaczenia pola wyboru 'Wybrać w podglądzie' można zdefiniować punkt wklejania w oknie graficznym: W sekcji 'Punkt początkowy' należy kliknąć prawym przyciskiem myszy Wybierz Indywidualnie , a następnie w oknie podglądu zdefiniować punkt wstawiania.

Punkt początkowy

wprowadzania#insert-point warstwy tła jest umieszczany w modelu w 'Punkcie początkowym'. W tym celu należy wprowadzić współrzędne punktu lub zdefiniować punkt graficznie za pomocą lewego klawisza Wybierz Indywidualnie w oknie roboczym lub prawego klawisza Wybierz Indywidualnie w obszarze podglądu.

Wskazówka

W webinarium pokazano, jak umieścić warstwy tła kondygnacji jedna nad drugą.

Opcje

Aby użyć 'Nierównomiernej skali' do skalowania warstwy w kierunkach przestrzennych, należy zaznaczyć to pole wyboru. Tym samym odpowiednie pola wprowadzania w sekcji 'Skala' stają się dostępne.

Jeżeli 'Jednostki długości szablonu DXF' mają być przejęte z pliku DXF nie automatycznie, można wybrać odpowiednią jednostkę z listy.

Skalowanie

W tej sekcji okna dialogowego można skalować rozmiar warstwy tła; na przykład w celu skompensowania niespójności w jednostkach. Normalnym przypadkiem jest 'Równomierna skala' Δ z regularnym skalowaniem we wszystkich kierunkach. W przypadku skali nierównomiernej należy aktywować odpowiednie pole wyboru w sekcji 'Opcje'.

Za pomocą przycisku Względne/bezwzględne dane wejściowe można przełączać między wprowadzaniem względnym i bezwzględnym.

Korzystanie z warstwy tła

Jeżeli warstwa tła jest ustawiona jako Aktywna , zostaje wyróżniona kolorem szarym. Teraz można umieszczać węzły i pręty w punktach przecięcia linii warstw, o ile aktywne jest przyciąganie obiektów dla warstw tła.

Rozdział nadrzędny
