Soubor DXF můžete použít jako hladinu na pozadí pro vkládání objektů. Ve srovnání s importem DXF, při kterém je celý model převeden na uzly a čáry a poté importován, představují vrstvy pozadí jakýsi průhledný list pro konkrétní modelování.

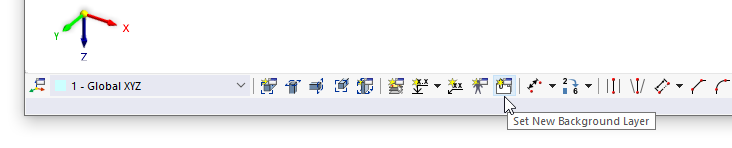

Novou vrstvu pozadí můžete také definovat pomocí tlačítka
, které je k dispozici na liště nástrojů CAD.
Chcete-li použít hladinu na pozadí, nastavte ji na ‚‘'Aktivní'‚‘. Dále je třeba aktivovat úchop objektu s možností „Hlídání pozadí“ (viz kapitola Úchop objektu). Můžete to také provést pomocí rychlého ovládání pomocí tlačítka
v
CAD Toolbar
.
Kategorie
Hladina pozadí musí být ve formátu ‚‘'.dxf'‚‘. Nastavte „Název souboru“ výběrem souboru v dialogovém okně Windows pomocí tlačítka
.
Definujte souřadný systém, na který se hladina na pozadí odkazuje. Můžete vybrat uživatelsky definovaný souřadný systém ze seznamu nebo vytvořit nový pomocí tlačítka
.
„Sekvence otáčení“ popisuje pořadí úhlů, podle kterých lze provést otáčení os.
„Vložte bod“ určuje umístění, které je umístěno na „obálce“ hladiny na pozadí v Počátečním bodě. V seznamu je k dispozici výběr různých možností:
Pokud zaškrtnete políčko „Vybrat v náhledu“, můžete vložený bod definovat graficky: V části „Počáteční bod“ klikněte na pravé tlačítko
a poté definujte vložený bod v okně náhledu.
Počáteční bod
Vložný bod vrstvy na pozadí se v modelu umístí do „Počátečního bodu“. Zadejte souřadnice bodu nebo jej graficky definujte pomocí tlačítka
vlevo v pracovním okně nebo pomocí tlačítka
vpravo v oblasti náhledu.
Možnosti
Pokud chcete použít „Nerovnoměrné měřítko“ pro změnu měřítka hladiny v prostorových směrech, zaškrtněte příslušné políčko. Tím se zpřístupní odpovídající vstup v části „Měřítko“.
Pokud se „Délkové jednotky DXF šablony“ nemají automaticky převzít z DXF souboru, můžete vybrat příslušnou jednotku ze seznamu.
Měřítko
V této části dialogového okna můžete měnit velikost vrstvy na pozadí, například za účelem kompenzace nesrovnalostí v jednotkách. Normálním případem je „Jednotné měřítko“ Δ s pravidelným měřítkem ve všech směrech. Pro nerovnoměrné měřítko aktivujte příslušné zaškrtávací políčko v části „Možnosti“ dialogového okna.
Pomocí tlačítka
můžete přepínat mezi relativními a absolutními vstupy.

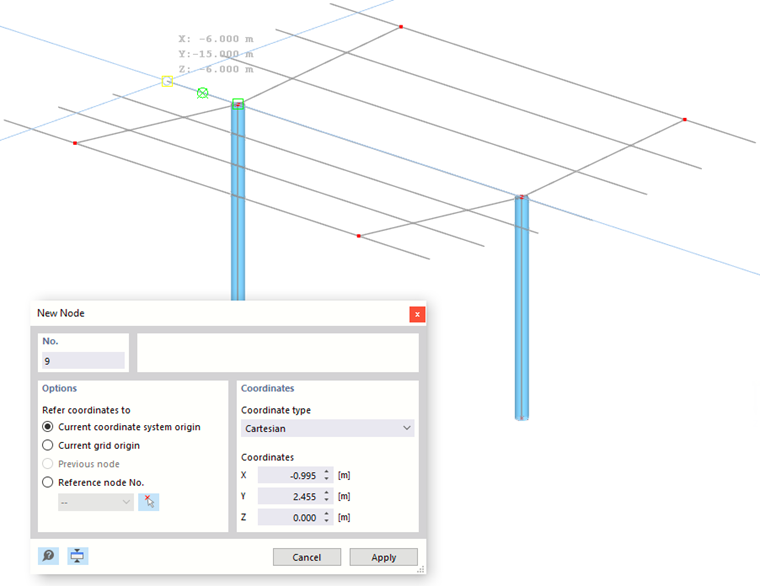

Použití hladiny na pozadí
Pokud je hladina na pozadí nastavena jako „Aktivní“, je zvýrazněna šedou barvou. Nyní můžete umístit uzly a prvky do průniků čar vrstvy, pokud je aktivováno úchop objektu pro hladiny na pozadí.
