En la pestaña Sección se debe asignar la sección. Aquí también puede definir la distribución de la sección y disponer un giro de barra.
Distribución de sección
La distribución de sección regula el transcurso de la sección a lo largo de la barra. Con el preajuste 'Uniforme' se asume una evolución constante en toda la longitud de la barra. Para una distribución con cartelas o evoluciones variables por tramos, la lista ofrece diversas posibilidades de selección.

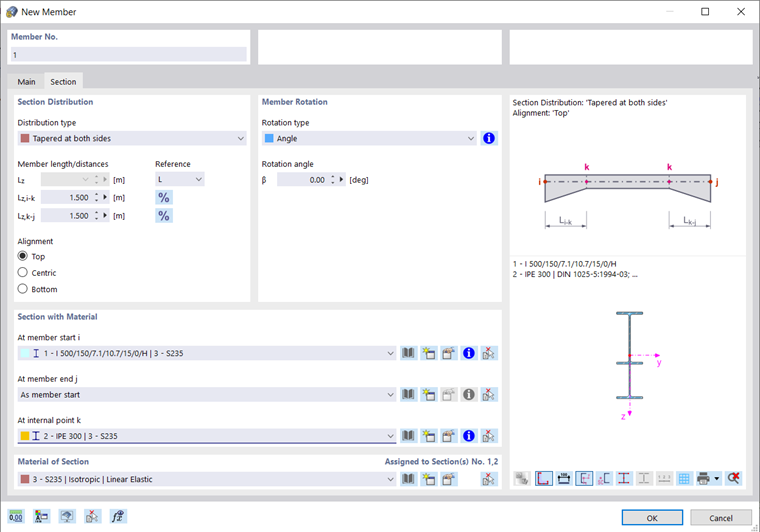

En los campos de entrada para 'Longitud de la barra/distancias' puede definir los puntos de definición de las áreas. Los parámetros de la distribución seleccionada se representan en el gráfico simbólico a la derecha. Con el botón
puede alternar entre la introducción relativa y absoluta de las longitudes. Las secciones en las distintas áreas se deben asignar entonces en la sección Sección con material.

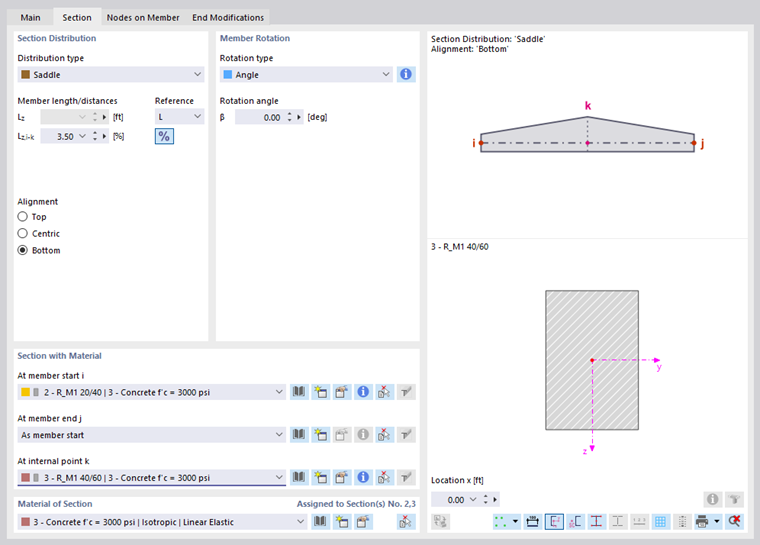

En el caso de una evolución de sección no uniforme, puede ajustar la 'Disposición' de los bordes superior e inferior. El efecto de los tres campos de selección también se muestra en el gráfico simbólico.
Si ha definido los nudos inicial y final, puede comprobar gráficamente la disposición de las secciones con el botón
.
Cartela a partir de secciones parametrizadas y perfiles RSECTION
Tanto en las secciones de la biblioteca como de RSECTION debe tenerse en cuenta que la diferencia de los ángulos entre las distintas partes de sección de la cartela debe ser menor que 0.1 rad (equivale a ≈ 5.73°). La posición de las partes de sección de la sección transversal del extremo inicial y final no debe presentar, por tanto, más que pequeñas diferencias; de lo contrario, ya no existe una superficie plana en el transcurso de la barra. Por ejemplo, con las siguientes secciones inicial y final no se da una evolución lineal de la cartela.
En una cartela a partir de secciones RSECTION, la sección transversal del extremo debe ser una copia de la sección inicial. No se permite añadir ni eliminar objetos geométricos como puntos o elementos.
Viga de madera laminada encolada
Para vigas de madera laminada encolada se ofrecen en la lista diversas posibilidades de ejecución (véase la imagen Seleccionar distribución de sección):
- Curvada
- Viga de cubierta a dos aguas con cordón inferior inclinado y canto constante
- Viga de cubierta a dos aguas con cordón inferior inclinado y canto constante
- Viga en vientre de pez

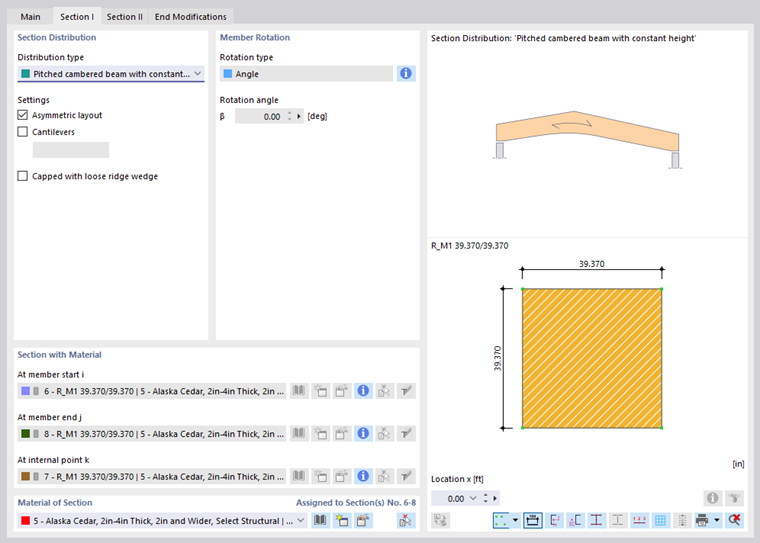

Los datos se introducen aquí en dos pestañas. En la pestaña 'Sección I' define la ejecución general de la viga e indica si existe una 'Disposición asimétrica' o 'Viga en voladizo' en la barra.

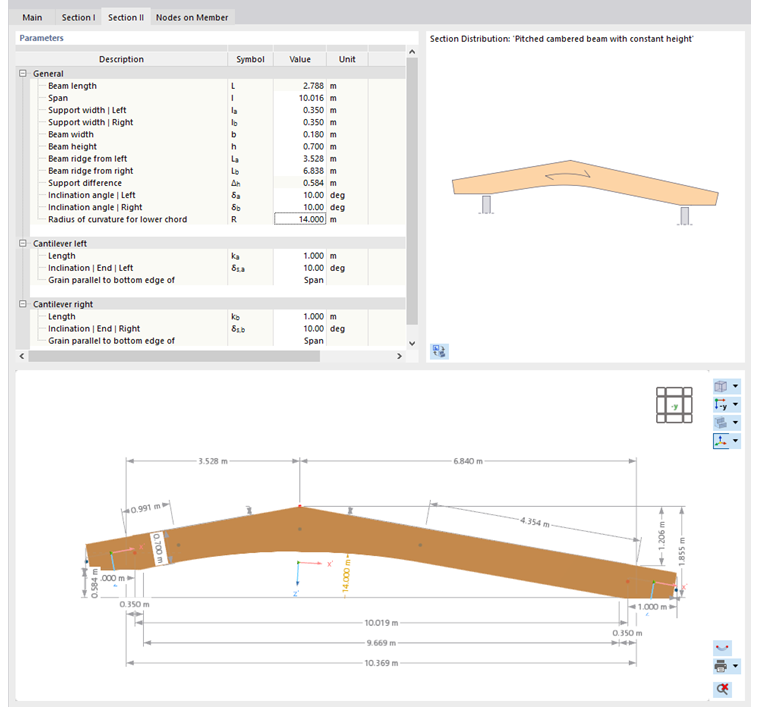

En la pestaña 'Sección II' defina a continuación los parámetros específicos de la viga, como dimensiones, ángulos de inclinación, radio de curvatura u orientación de las fibras.
En el gráfico inferior se representan los distintos parámetros. El valor de la fila de tabla seleccionada se resalta en color.
Sección con material
En esta sección se debe asignar una sección a la barra. Con ello se define la rigidez de la barra. Puede seleccionar la sección en la lista o redefinirla con los botones
y
(véase el capítulo Secciones).

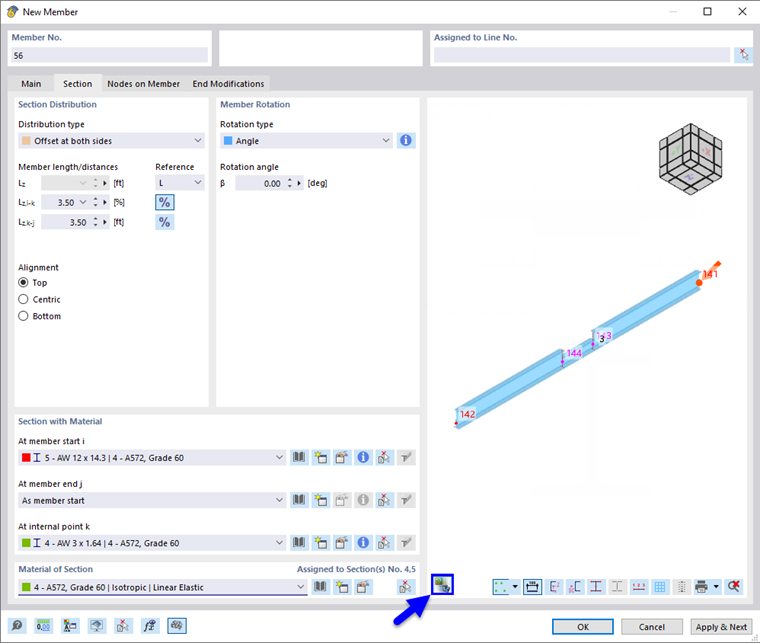

En una evolución de sección uniforme, para el extremo de barra y el punto interior solo es posible la opción 'Como inicio de barra'. Para evoluciones no uniformes, en cambio, puede seleccionar o redefinir las secciones 'En el extremo de barra j' y 'En el punto interior k' según el esquema del sistema en la lista (véase la imagen Barra con sección con cartela en ambos extremos).
Material de la sección
Además de la sección, el material es determinante para la rigidez de la barra. Puede seleccionar el material en la lista o redefinirlo con los botones
y
(véase el capítulo Materiales).
Giro de barra
El sistema de coordenadas xyz referido a la barra está definido de forma rectangular y dextrógira (véase la imagen Barra con excentricidad). El eje local x representa el eje neutro de la barra. Conecta el nudo inicial con el nudo final de la línea (dirección positiva). Los ejes de barra y y z (o bien u y v en secciones no simétricas) representan los ejes principales de la barra.
La posición de los ejes locales y y z se define de la siguiente manera: el eje y está orientado perpendicularmente al eje longitudinal x y paralelo al plano XY global. La posición del eje z se obtiene según la regla de la mano derecha. La componente z' del eje z apunta siempre "hacia abajo" (en dirección de la gravedad), independientemente de si el eje Z global está orientado hacia arriba o hacia abajo. Si la barra tiene una posición vertical, el eje local y se orienta paralelo al eje Y global y el eje z se determina según la regla de la mano derecha.
Para girar una barra, puede utilizar diversas posibilidades en la lista.
- Ángulo: un ángulo positivo β gira los ejes y y z de forma dextrógira alrededor del eje longitudinal x.

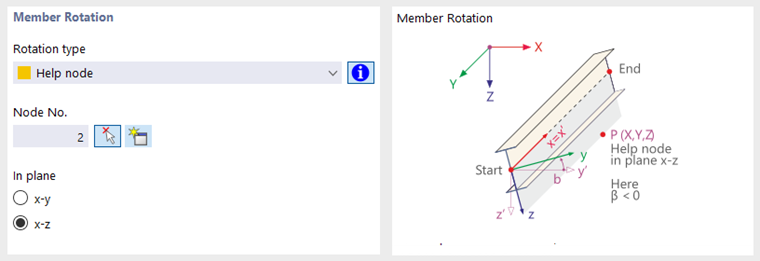

- Nudo auxiliar: defina el nudo de referencia e indique qué eje de barra (y o z) debe orientarse hacia dicho nudo. El nudo auxiliar no debe estar situado sobre la recta definida por el eje de barra x.
