Nella scheda Sezione deve essere assegnata la sezione. Qui è possibile definire anche l'andamento della sezione e disporre una rotazione dell'asta.
Distribuzione di sezione
La distribuzione di sezione regola l'andamento della sezione lungo l'asta. Con l'impostazione predefinita 'Uniforme' viene assunto un andamento costante su tutta la lunghezza dell'asta. Per una distribuzione con rastremazione o andamenti variabili a tratti, l'elenco offre diverse possibilità di selezione.
Nei campi di inserimento per 'Lunghezza dell'asta/distanze' è possibile definire i punti di delimitazione dei tratti. I parametri della distribuzione selezionata sono rappresentati nella grafica a destra. Con il pulsante
è possibile passare dall'inserimento relativo a quello assoluto delle lunghezze. Le sezioni nei singoli tratti devono quindi essere assegnate nella sezione Sezione con materiale.
In caso di andamento della sezione non uniforme è possibile adattare la 'Disposizione' dei bordi superiore e inferiore. L'effetto dei tre campi di selezione viene mostrato anche nella grafica.
Dopo aver definito i nodi iniziale e finale, è possibile verificare graficamente la disposizione delle sezioni con il pulsante
.
Rastremazione da sezioni parametrizzate e profili RSECTION
Sia per le sezioni della libreria che per quelle di RSECTION occorre considerare che la differenza degli angoli tra le singole parti di sezione della rastremazione deve essere inferiore a 0.1 rad (corrispondente a ≈ 5.73°). La posizione delle parti di sezione della sezione iniziale e della sezione finale può quindi presentare solo lievi differenze; in caso contrario non è più presente una superficie piana nell'andamento dell'asta. Ad esempio, con la seguente sezione iniziale e sezione finale non è presente un andamento lineare della rastremazione.
Per una rastremazione da sezioni RSECTION, la sezione finale deve essere una copia della sezione iniziale. Non è consentito aggiungere o eliminare oggetti geometrici come punti o elementi.
Trave incollata
Per travi in legno lamellare sono disponibili nell'elenco diverse possibilità di esecuzione (vedi immagine Selezionare la distribuzione di sezione):
- Curvato
- Trave di tetto a due falde con corda inferiore inclinata e altezza costante
- Trave di tetto a due falde con corda inferiore inclinata e altezza costante
- Trave a ventre di pesce

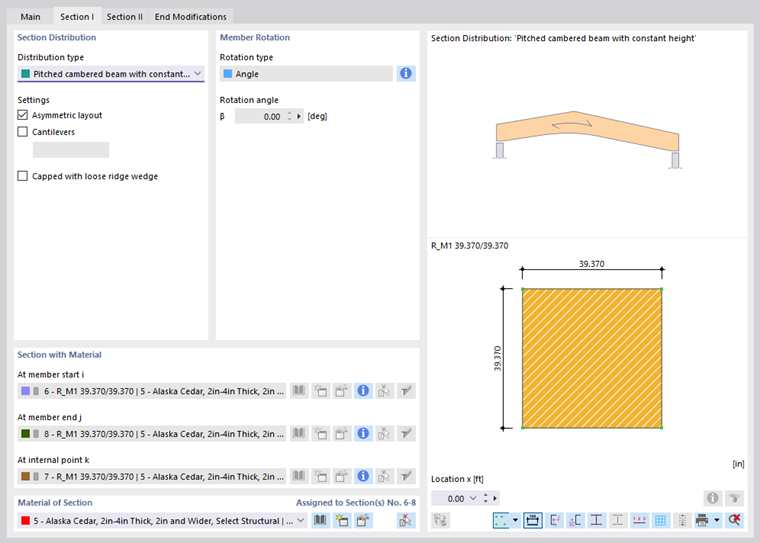

Le indicazioni vanno qui inserite in due schede. Nella scheda 'Sezione I' si definisce l'esecuzione generale della trave e si indica se è presente una 'Disposizione asimmetrica' o se esistono 'Travi a sbalzo' all'estremità dell'asta.

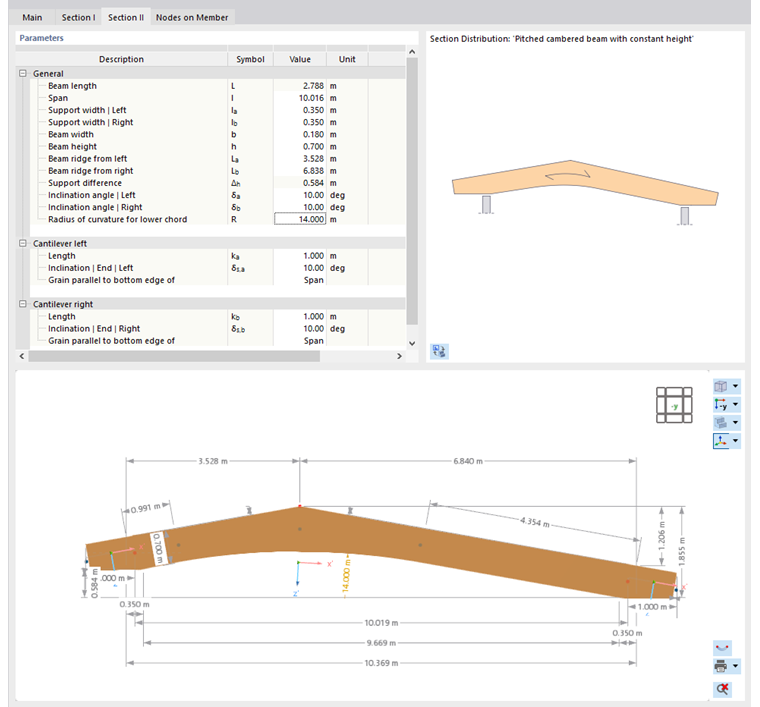

Nella scheda 'Sezione II' si definiscono quindi i parametri specifici della trave come dimensioni, angolo di inclinazione, raggio di curvatura o orientamento delle fibre.
Nella grafica sottostante vengono rappresentate le singole indicazioni dei parametri. Il valore della riga di tabella selezionata è evidenziato a colori.
Sezione con materiale
In questa sezione deve essere assegnata una sezione all'asta. Con ciò viene definita la rigidezza dell'asta. È possibile selezionare la sezione nell'elenco o ridefinirla con i pulsanti
e
(vedi capitolo Sezioni).

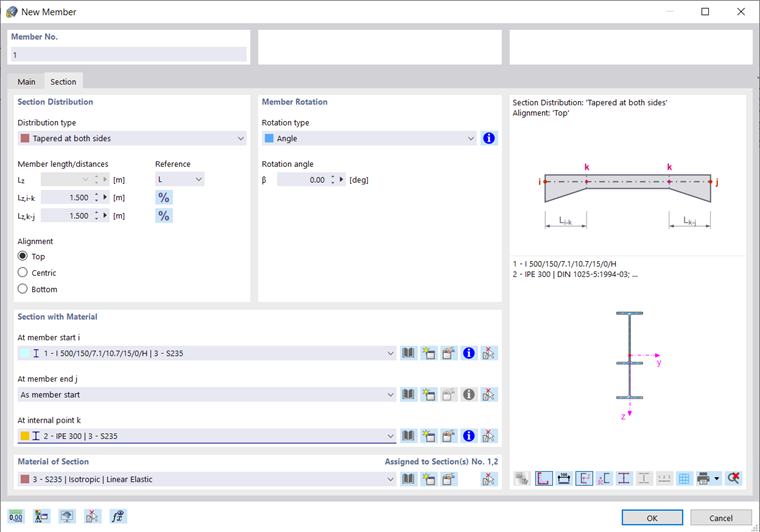

Con un andamento della sezione uniforme, per l'estremità dell'asta e per il punto interno è possibile solo l'opzione 'Come inizio dell'asta'. Per andamenti non uniformi, invece, è possibile selezionare o ridefinire le sezioni 'All'estremità dell'asta j' e 'Nel punto interno k' secondo lo schema del sistema (vedi immagine Asta con sezione rastremata su entrambi i lati).
Materiale della sezione
Oltre alla sezione, il materiale è determinante per la rigidezza dell'asta. È possibile selezionare il materiale nell'elenco o ridefinirlo con i pulsanti
e
(vedi capitolo Materiali).
Rotazione dell'asta
Il sistema di coordinate xyz riferito all'asta è definito ortogonale e destrogiro (vedi immagine Asta con disallineamento). L'asse locale x rappresenta l'asse baricentrico dell'asta e collega il nodo iniziale con il nodo finale della linea (direzione positiva). Gli assi dell'asta y e z (rispettivamente u e v per sezioni asimmetriche) rappresentano gli assi principali dell'asta.
La posizione degli assi locali y e z viene definita come segue: l'asse y è orientato ortogonalmente all'asse longitudinale x e parallelo al piano globale XY. La posizione dell'asse z risulta dalla regola della mano destra. La componente z' dell'asse z punta sempre verso il "basso" (in direzione della gravità) – indipendentemente dal fatto che l'asse globale Z sia orientato verso l'alto o verso il basso. Se l'asta si trova in posizione verticale, l'asse locale y viene orientato parallelamente all'asse globale Y e l'asse z viene determinato secondo la regola della mano destra.
Per ruotare un'asta è possibile utilizzare diverse opzioni nell'elenco.
- Angolo: un angolo positivo β ruota gli assi y e z in senso destro attorno all'asse longitudinale x.

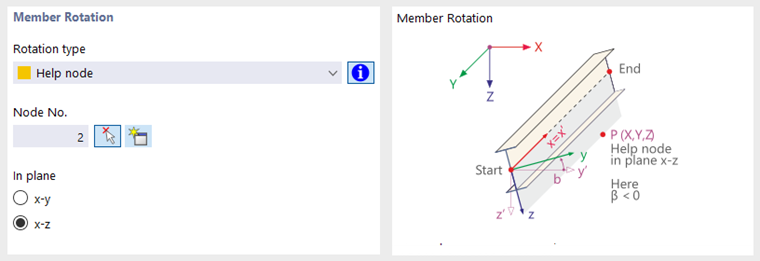

- Nodo ausiliario: definire il nodo di riferimento e indicare quale asse dell'asta (y o z) deve essere orientato verso questo nodo. Il nodo ausiliario non deve trovarsi sulla retta definita dall'asse dell'asta x.
