Section

Définition d’une barre avec jarrets aux deux extrémités

Distribution de section

La distribution de section contrôle la variation de la section le long de la barre. Avec le paramètre par défaut 'Uniforme', une variation constante sur toute la longueur de barre est supposée. Pour une distribution avec jarret ou des variations par tronçons, la liste propose différentes possibilités de sélection.

Sélection de la répartition de la section

Dans les champs de saisie 'Longueur de barre/espacement barres', vous pouvez définir les points de définition des zones. Les paramètres de la distribution sélectionnée sont représentés dans le graphique symbolique à droite. Avec le bouton , vous pouvez basculer entre la saisie relative et absolue des longueurs. Les sections dans les différentes zones doivent ensuite être attribuées dans la section Section avec matériau.

Pour une variation de section non uniforme, vous pouvez adapter la 'Disposition' des bords supérieur et inférieur. L'effet des trois champs de sélection est également affiché dans le graphique symbolique.

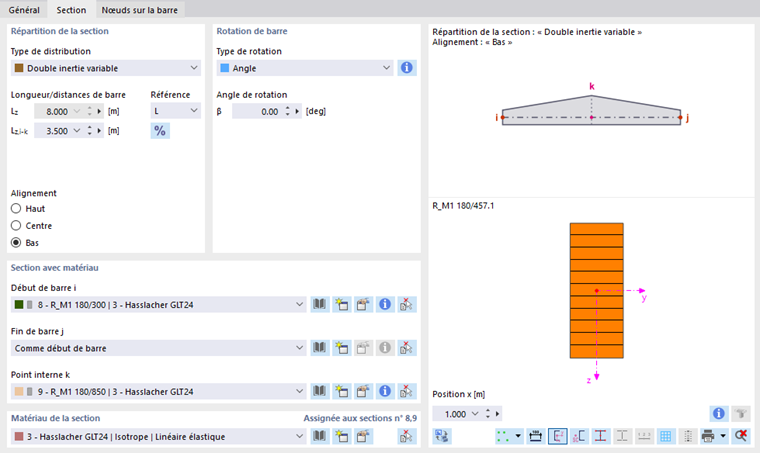

Définir une poutre à double inertie variable asymétrique

Si vous avez défini les nœuds de début et d'extrémité, vous pouvez vérifier graphiquement la disposition des sections avec le bouton .

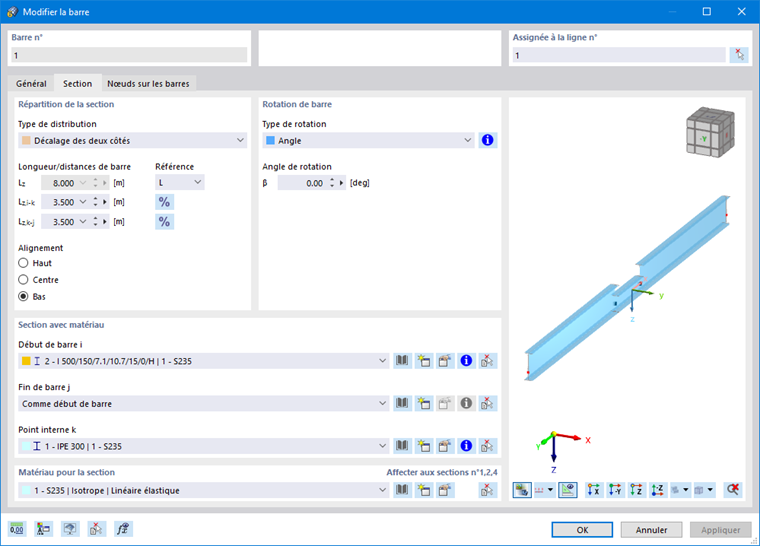

Définition d’une barre avec décalage des deux côtés et alignée sur le bas de la semelle

Jarret à partir de sections paramétrées et de profils RSECTION

Pour les sections de la bibliothèque ainsi que de RSECTION, il faut noter que la différence des angles entre les différentes parties de section du jarret doit être inférieure à 0.1 rad (soit ≈ 5.73°). La position des parties de section de la section d’extrémité ne peut donc présenter que de faibles différences ; sinon, il n'y a plus de surface plane dans le tracé de la barre. Ainsi, par exemple, pour la section de début et la section d’extrémité suivantes, il n'y a pas de variation linéaire du jarret.

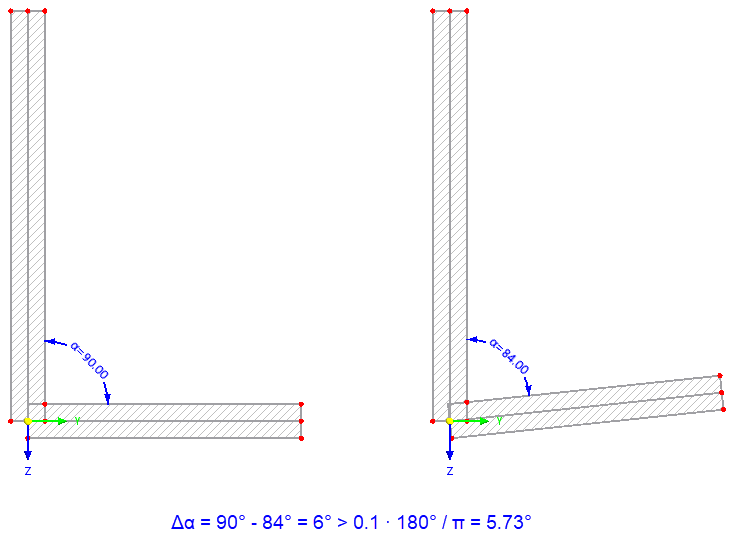

Section de voûte avec angle différentiel

Pour un jarret à partir de sections RSECTION, la section d’extrémité doit être une copie de la section de début. Aucun objet géométrique tel que des points ou des éléments ne doit être ajouté ou supprimé.

Poutre en bois lamellé-collé

Pour les poutres en bois lamellé-collé, différentes variantes d'exécution sont disponibles dans la liste (voir l'image Sélectionner la distribution de section) :

• Courbé
• Poutre de toiture à deux versants avec membrure inférieure inclinée et hauteur constante
• Poutre de toiture à deux versants avec membrure inférieure inclinée et hauteur constante
• Poutre en ventre de poisson

Les indications doivent être saisies ici dans deux onglets. Dans l'onglet 'Section I', vous définissez l'exécution générale de la poutre et indiquez s'il existe une 'Disposition asymétrique' ou des 'Poutre en porte-à-faux' sur la barre.

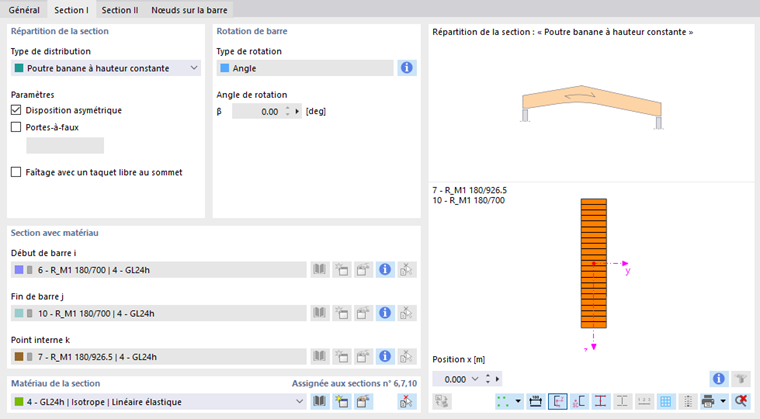

Définition d’une poutre banane à hauteur constante

Dans l'onglet 'Section II', vous définissez ensuite les paramètres spécifiques à la poutre tels que les cotes, les angles d’inclinaison, le rayon de courbure ou l'orientation des fibres.

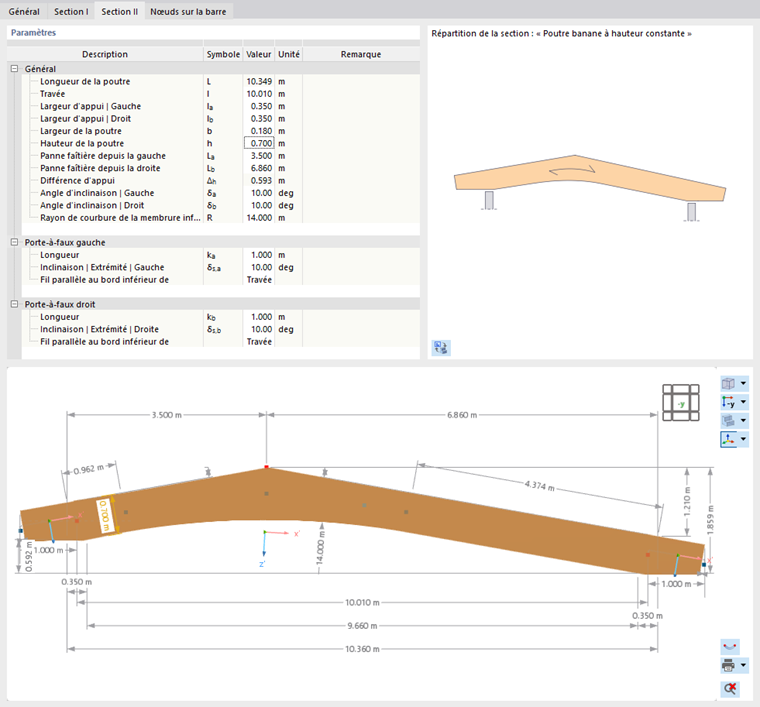

Définition des paramètres d’une poutre banane asymétrique avec des porte-à-faux

Dans le graphique en dessous, les différents paramètres sont représentés. La valeur de la ligne de tableau sélectionnée est mise en évidence en couleur.

Section avec matériau

Dans cette section, une section doit être attribuée à la barre. Celle-ci détermine la rigidité de la barre. Vous pouvez sélectionner la section dans la liste ou la redéfinir avec les boutons et (voir le chapitre Sections).

Pour une variation de section uniforme, seule l'option 'Comme début de barre' est possible pour l'extrémité de barre et le point intérieur. Pour des variations non uniformes, en revanche, vous pouvez sélectionner ou redéfinir les sections 'À l'extrémité de barre j' et 'Au point intérieur k' conformément au schéma du système dans la liste (voir l'image Barre avec section à jarret des deux côtés).

Matériau de la section

Outre la section, le matériau est déterminant pour la rigidité de la barre. Vous pouvez sélectionner le matériau dans la liste ou le redéfinir avec les boutons et (voir le chapitre Matériaux).

Rotation de barre

Le système de coordonnées xyz de la barre est défini orthogonalement et en vis droit (voir l'image Barre avec décalage). L'axe local x représente l'axe de gravité de la barre. Il relie le nœud de début au nœud d'extrémité de la ligne (direction positive). Les axes de barre y et z (respectivement u et v pour les sections non symétriques) représentent les axes principaux de la barre.

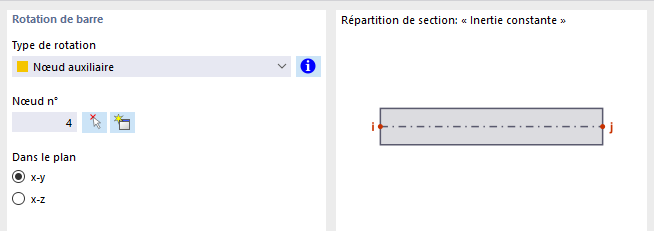

Définition de la rotation de barre à l’aide des nœuds auxiliaires

La position des axes locaux y et z est définie comme suit : l'axe y est orienté perpendiculairement à l'axe longitudinal x et parallèlement au plan global XY. La position de l'axe z résulte de la règle de la main droite. La composante z' de l'axe z pointe toujours vers « le bas » (dans la direction de la gravité) – indépendamment du fait que l'axe global Z soit orienté vers le haut ou vers le bas. Si la barre est en position verticale, l'axe local y est orienté parallèlement à l'axe global Y et l'axe z est déterminé selon la règle de la main droite.

Pour faire pivoter une barre, vous pouvez utiliser différentes possibilités dans la liste.

Sélection du type de rotation

• Angle : un angle positif β fait tourner les axes y et z en vis droit autour de l'axe longitudinal x.
• Nœud auxiliaire : définissez le nœud de référence et indiquez quel axe de barre (y ou z) doit être orienté vers ce nœud. Le nœud auxiliaire ne doit pas se trouver sur la droite définie par l'axe de barre x.
