Secção

Atribua a secção no separador Secção. Neste separador de diálogo, pode definir a distribuição da secção e organizar uma rotação da barra.

Distribuição de secções

A distribuição da secção controla a forma da secção ao longo da barra. Com a configuração padrão "Uniforme", é assumida uma distribuição constante ao longo de todo o comprimento da barra. A lista oferece várias opções para distribuições de secções variáveis ou alteração de formas nas secções.

Nas caixas de texto para "Comprimento/distâncias da barra", pode definir os pontos para as áreas a serem definidas. Os parâmetros da distribuição seleccionada são apresentados no gráfico símbolo à direita. Utilize o botão Entrada relativa/absoluta para alternar entre as entradas de comprimento relativo e absoluto. De seguida, tem de atribuir as secções para as áreas individuais especificando as configurações na secção de diálogo {%}#section-with-material Secção com material]].

Se a distribuição das secções não for uniforme, pode ajustar o "Alinhamento" das bordas superior e inferior. O efeito das três opções também é apresentado no gráfico símbolo.

Após definir os nós inicial e final, pode verificar graficamente a disposição das secções através do botão Vista do modelo .

Viga laminada colada

Para vigas laminadas coladas, estão disponíveis várias opções de dimensionamento na lista (ver Figura Selecionar a distribuição da secção):

  • Curvado
  • Viga de cobertura de duas águas com altura constante
  • Viga de cobertura de duas águas com altura constante
  • Viga em ventre de peixe

O utilizador tem de introduzir as especificações em dois separadores. No separador 'Secção I', define a versão geral da viga e especifica se existem uma 'Disposição assimétrica' ou 'Consolas' existentes na barra.

Informação

Não é possível definir as secções aqui: As especificações na secção de diálogo 'Secção com material' resultam dos parâmetros de geometria que o utilizador define no separador 'Secção II'.

De seguida, define os parâmetros específicos da viga, tais como dimensões, ângulo de inclinação, raios de curvatura ou orientação das fibras no separador 'Secção II'.

O gráfico abaixo apresenta os dados dos parâmetros individuais. O valor da linha da tabela selecionada é destacada com uma cor diferente.

Secção com material

Nesta secção de diálogo, pode atribuir uma secção à barra. Define a rigidez da barra. Pode seleccionar a secção na lista ou definir uma nova com os botões base de dados e Novo (ver capítulo Secções).

Para uma distribuição uniforme da secção, apenas a opção "Como início da barra" é possível para o final da barra e o ponto interno. Para distribuições não uniformes, no entanto, pode selecionar as secções "No final da barra j" e "No ponto interno k" na lista de acordo com o esquema do sistema (ver imagem {%>

Informação

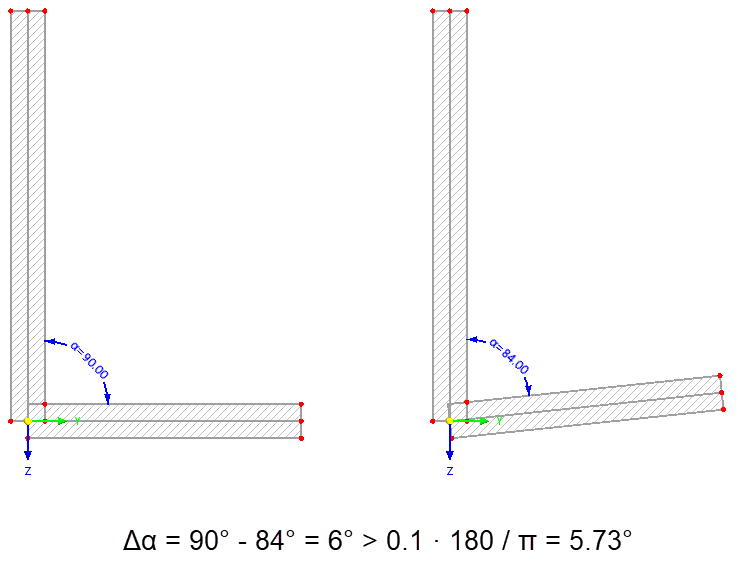

Tipos de secção incompatíveis são rejeitados na verificação de plausibilidade.

Material da secção

Além da secção, o material é também um elemento essencial da rigidez da barra. Pode selecionar o material na lista ou definir um novo material com os botões base de dados e Novo (ver capítulo Materiais).

Informação

Secções não uniformes também requerem apenas um material uniforme.

Rotação da barra

O sistema de coordenadas xyz relacionado com a barra é definido como retangular e orientado no sentido horário (ver Figura Barra com desvio). O eixo local x representa o eixo central da barra. Une o nó inicial com o nó final da linha (direção positiva). Os eixos da barra y e z (ou u e v para secções assimétricas) representam os eixos principais da barra.

A posição dos eixos locais y e z é definida da seguinte forma: O eixo y está alinhado perpendicularmente ao eixo longitudinal x e paralelo ao plano XY global. A posição do eixo z resulta da regra da mão direita. A componente z' do eixo z aponta sempre "para baixo" (na direção da gravidade) - independentemente de o eixo global Z estar orientado para cima ou para baixo. Se a barra tem uma posição vertical, o eixo local y é alinhado paralelamente ao eixo global Y e o eixo z é determinado de acordo com a regra da mão direita.

Podem utilizar as diversas opções na lista para rodar uma barra.

  • Ângulo Um ângulo β positivo roda os eixos y e z no sentido horário sobre o eixo longitudinal x.
  • Nó auxiliar: Define o nó de referência e especifica o eixo da barra (y ou z) que deve ser alinhado com este nó. O nó auxiliar não pode estar situado numa linha recta definida pelo eixo x da barra.

Sugestão

A {%>https://www.dlubal.com/pt/apoio-tecnico-e-formacao/formacao/seminarios-web/002661 seminário web]] mostra (aos 21 min) como alinhar as os eixos da barra de um modelo de cúpula.
