Při posuzování průřezů podle Eurokódu 3 se vychází z klasifikace posuzovaného průřezu z hlediska tříd stanovených normou. Klasifikace průřezů je důležitá, protože určuje meze únosnosti a rotační kapacity v důsledku lokálního boulení částí průřezu.

EN 1993-1‑1 [1] definuje následující čtyři třídy průřezů (viz také obrázek 1):

  • Třída 1: průřezy, které mohou vytvořit plastické klouby s rotační kapacitou požadovanou při plasticitním výpočtu, bez redukce jejich únosnosti
  • Třída 2: průřezy, které mohou vytvořit plastický moment únosnosti, ale je omezena jejich rotační kapacita v důsledku lokálního boulení
  • Třída 3: průřezy, v nichž vypočítané napětí v krajním tlačeném vláknu prutu může dosáhnout své meze kluzu, ale lokální boulení může zabránit dosažení plné plastické momentové únosnosti
  • Třída 4: průřezy, u nichž dochází k lokálnímu boulení před dosažením meze kluzu v jedné nebo ve více částech průřezu.

Klasifikace se provádí zvlášť pro všechny části průřezu porovnáním stanovených poměrů šířky k tloušťce s mezními hodnotami pro každou třídu podle normy. Tím je definována třída každé části průřezu a pro celý průřez je rozhodující třída s nejméně příznivou hodnotou. Mezní hodnoty závisí na:

  • podporových podmínkách částí průřezu (na jedné nebo na obou stranách)
  • mezi kluzu oceli vyjádřené pomocí součinitele ε
  • průběhu napětí v částech průřezu
  • hodnotě pevnosti v tlaku

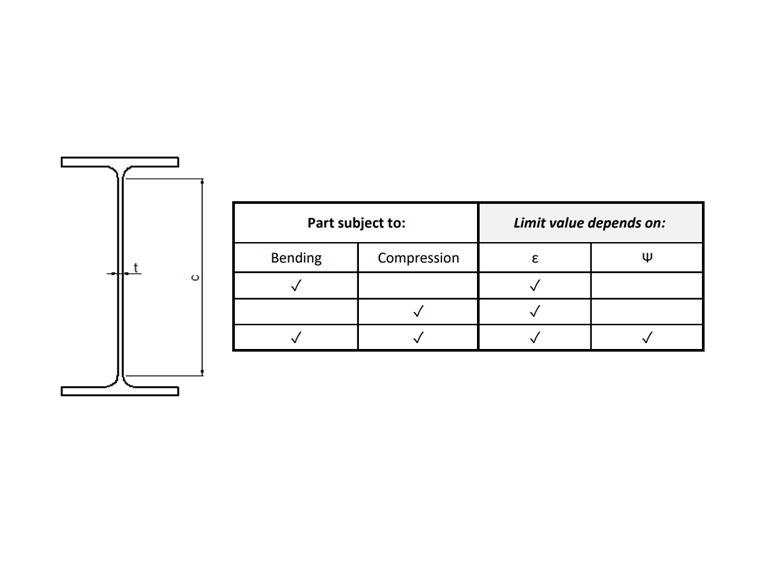

Eurokód 3 poskytuje tabulky, na jejichž základě lze spočítat maximální poměry šířky k tloušťce jednotlivých částí průřezu a porovnat je s mezními hodnotami. Například na obrázku 2 jsou znázorněny součinitele pro stanovení maximálních poměrů šířky k tloušťce pro zařazení vnitřní tlačené části do třídy 3.

Mezní hodnota vnitřních částí namáhaných výhradně v tlaku nebo výhradně v ohybu se stanoví pomocí součinitele ε, který souvisí s mezí kluzu oceli. U částí namáhaných ohybem i tlakem se naopak rozdělení napětí určuje pomocí parametru α (plastické, třídy 1 a 2) nebo ψ (pružné, třída 3). První z nich představuje procentuální délku, na které je v části průřezu tlakové napětí, zatímco druhý představuje poměr okrajových napětí (obrázek 3). Mezní hodnota poměrů šířky k tloušťce pro části namáhané ohybem a tlakem tak zahrnuje vedle součinitele ε také parametr α pro třídy 1 a 2 a parametr ψ pro třídu 3.

Klasifikace průřezů v programu RFEM 6

Addon Posouzení ocelových konstrukcí nabízený v programu RFEM 6 pro posouzení ocelových konstrukcí provádí před posouzením detailní klasifikaci průřezů na každém místě posouzení. Klasifikaci průřezů pro jednotlivé typy posouzení najdete v příslušných detailech posudku.

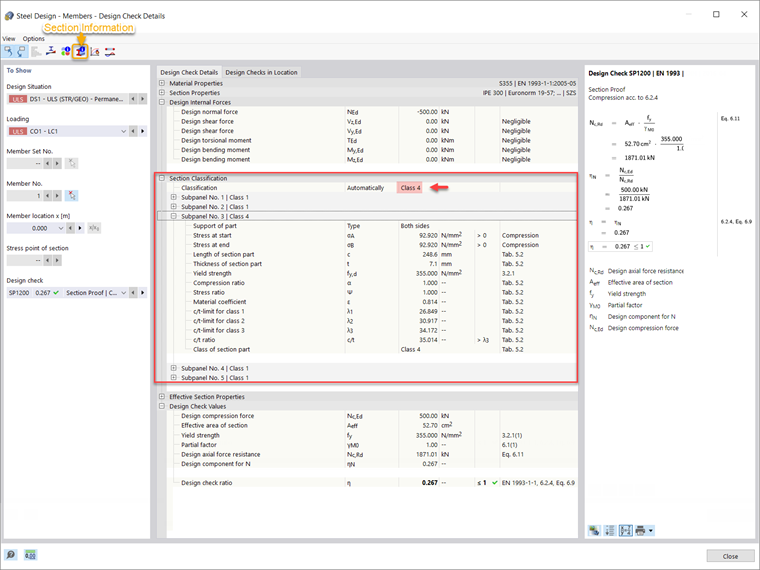

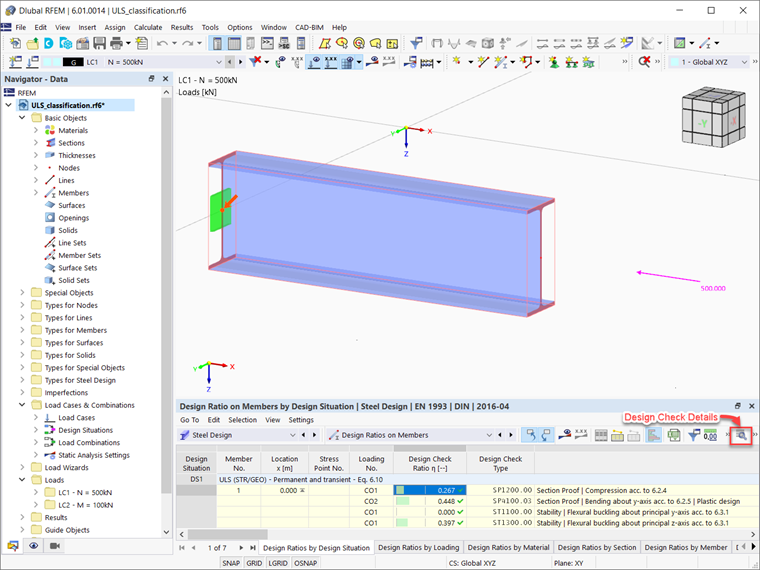

Zde je klasifikace předvedena na nosníku znázorněném na obrázku 4 (IPE 300, ocel S355), který byl posouzen addonem Posouzení ocelových konstrukcí a výsledky pro každý typ posouzení jsou tedy již k dispozici. Pokud se například zobrazí detaily posudku, všimněte si, že k dispozici je i podrobné zobrazení klasifikace průřezů (obrázek 5).

Jak jsme již zmínili, klasifikace se provádí zvlášť pro všechny části průřezu (v programu RFEM 6 označované jako subpanely, v našem případě tedy pět subpanelů). Každému subpanelu tak lze přiřadit různé třídy průřezů, ale pro celý průřez je rozhodující ten s nejméně příznivou hodnotou. Tímto způsobem je posuzovaný průřez klasifikován jako třída 4 pro posouzení průřezu podle 6.2.4, což je třída průřezu subpanelu č. 3.

Neboť je subpanel č. 3 podepřený na obou stranách (vnitřní část) a je namáhán tlakem, klasifikace se provádí podle tabulky 5.2 z Eurokódu 3 [1]. Mez kluzu oceli je 355 N/mm2, a proto je součinitel ε 0,814 (obrázek 5). Na základě tohoto součinitele se stanoví mezní hodnoty poměru šířky k tloušťce (c/t) pro třídy 1, 2 a 3 (λ1, λ2 resp. λ3) podle výše uvedené tabulky. Dále se vypočítá poměr c/t na základě délky (c) a tloušťky (t) části průřezu a porovnává se s mezními hodnotami pro třídy průřezů. Poměr c/t tohoto subpanelu je větší než mezní poměr vypočítaný pro třídu průřezu 3, a proto je tomuto subpanelu přiřazena třída 4. Vzhledem k tomu, že ostatní subpanely jsou zařazeny do třídy 1, jedná se o subpanel (č. 3) s nejméně příznivou hodnotou, která je rozhodující pro celý průřez. Proto je posuzovaný průřez klasifikován pro posouzení průřezu podle 6.2.4 jako třída 4.

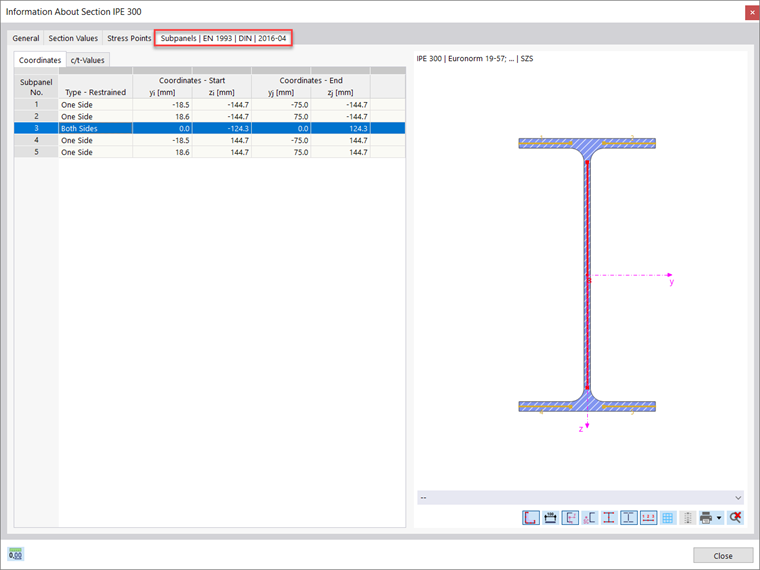

Pro lepší pochopení klasifikace průřezů lze v záložce Subpanely v okně Informace o průřezu zobrazit jednotlivé subpanely průřezu (obrázek 6).

Závěrečné poznámky

Klasifikace průřezů pro posouzení ocelových prutů v programu RFEM 6 se provádí podle ustanovení Eurokódu 3 [1]. Klasifikace se provádí zvlášť pro všechny části průřezu porovnáním stanovených poměrů šířky k tloušťce s mezními hodnotami pro každou třídu podle normy. Mezní hodnoty závisejí na podepření částí průřezu, na mezi kluzu oceli, na průběhu napětí v částech průřezu a na velikosti pevnosti v tlaku. Po výpočtu se poměr šířky k tloušťce porovná s příslušnými hodnotami a stanoví se třída každé části průřezu. Nakonec se nejméně příznivá třída jednotlivých subpanelů přiřadí celému průřezu.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing a péče o zákazníky

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.

Klíčová slova

Klasifikace průřezů Posouzení ocelových konstrukcí Ocelové pruty

Literatura

[1]   ČSN EN 1993-1-1:2011-08. Eurokód 3: Navrhování ocelových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby. Český normalizační institut, Praha 2011.
