Modulerweiterung RF-/STAHL Wölbkrafttorsion
Biegedrillknicknachweise nach Theorie II. Ordnung mit 7 Freiheitsgraden
RF-/STAHL Wölbkrafttorsion ist eine Erweiterung der Zusatzmodule RF-/STAHL EC3 und RF-/STAHL AISC. Es führt Biegedrillknicknachweise von Stäben nach Theorie II. Ordnung mit 7 Freiheitsgraden und eigenformaffinem Imperfektionsansatz.
Mit RF-/STAHL Wölbkrafttorsion lassen sich die entsprechenden Nachweise nach folgender Norm führen:
-
EN 1993-1-1:2005 + AC:2009
ANSI/AISC 360-16
Leistungsmerkmale
- Anwendbar für Stäbe, die als Stabsätze definiert wurden
- Eigenständiger Solver, der 7 Verformungsrichtungen (ux, uy, uz, φx, φy, φz, ω) bzw. 8 Schnittgrößen (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) berücksichtigt
- Nichtlineare Bemessung nach Theorie II. Ordnung
- Eingabe von Imperfektionen
- Berechnung von kritischen Lastfaktoren, Knickeigenformen sowie deren Visualisierung (inkl. Verwölbung)
- Integriert in die Stabbemessung in den Zusatzmodulen RF-/STAHL EC3 und RF-/STAHL AISC
- Verfügbar für alle dünnwandigen Stahlquerschnitte
Eingabe
Da RF-/STAHL Wölbkrafttorsion voll in RF-/STAHL EC3 und RF-/STAHL AISC integriert ist, erfolgt die Eingabe gleichermaßen wie bei der üblichen Bemessung in diesen Modulen. In den Detaileinstellungen muss lediglich die Wölbkraftanalyse aktiviert werden (siehe Bild rechts). Die max. Anzahl der Iterationen kann hier ebenso definiert werden.
Die Torsions-Bemessung erfolgt in RF-/STAHL EC3 und RF-/STAHL AISC für Stabsätze. Für diese lassen sich Randbedingungen wie Knotenlager und Stabendgelenke definieren.
Ebenso können die Imperfektionen für die nichtlineare Berechnung festgelegt werden.
Ergebnisse
Die Ergebnisse der Wölbkrafttorsions-Bemessung werden in RF-/STAHL EC3 und RF-/STAHL AISC auf die übliche Art und Weise ausgegeben. In den entsprechenden Ausgabetabellen werden u. a. Verzweigungswerte, Schnittgrößen und der Gesamtnachweis dargestellt.

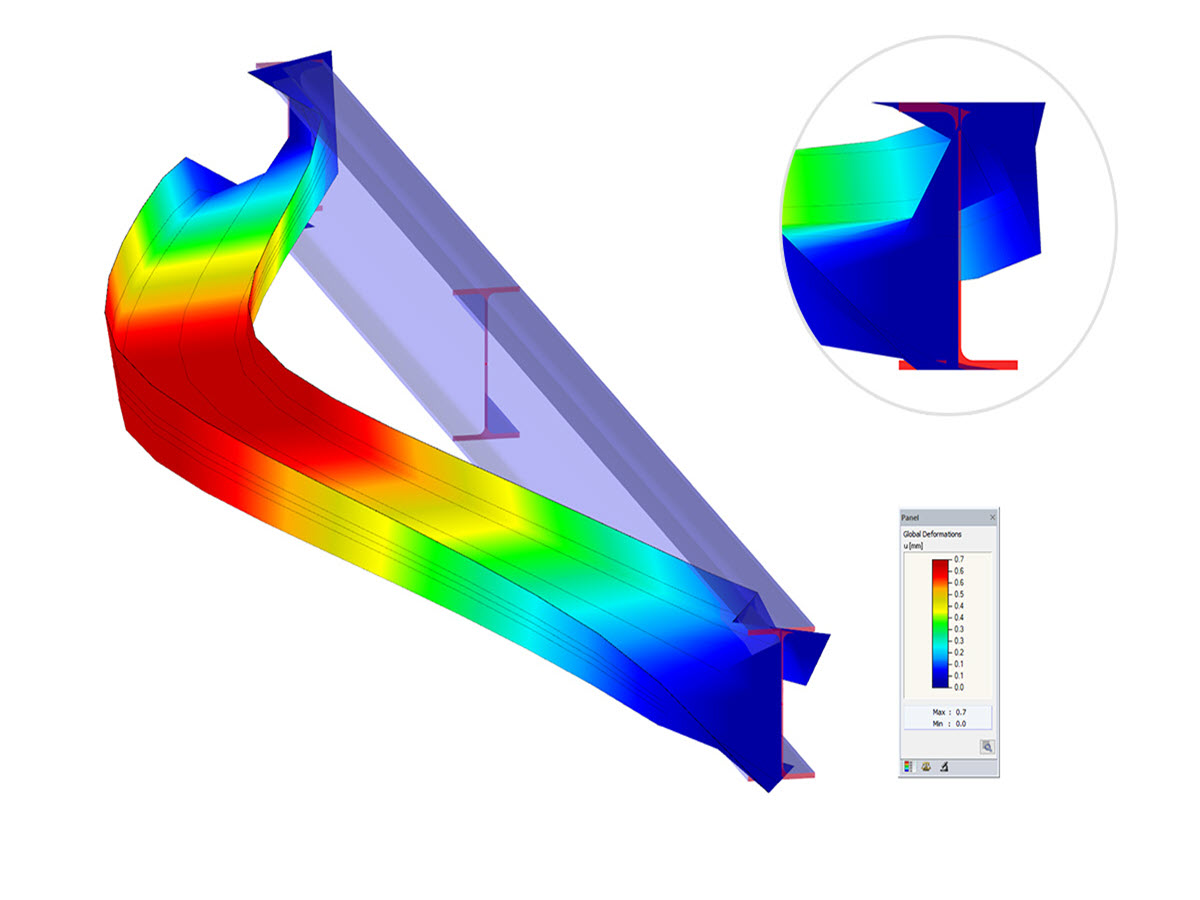

Die grafische Darstellung der Eigenform (inkl. Verwölbung) erlaubt eine realitätsnahe Beurteilung des Knickverhaltens.
Stabilitätsnachweis einer Pfette mit I-Profil ohne Gabellagerung
Dieser Fachbeitrag behandelt den Stabilitätsnachweis einer Dachpfette, welche im Sinne eines minimalen Fertigungsaufwandes ohne Steifen über eine Schraubverbindung am unteren Flansch angeschlossen werden.
- Meine Ergebnisse für die Berechnung mit Wölbkrafttorsion sind unplausibel. Was könnte die Ursache sein?
- Ich bemesse einen exzentrisch modellierten Wandriegel in RF-/STAHL Wölbkrafttorsion, welcher mit einer Streckenlast quer beansprucht wird. Während die Biegemomente im Hauptprogramm an Stabanfang und Stabende aufgrund der Gelenke erwartungsgemäß Null ergeben, gibt das Zusatzmodul RF-/STAHL Wölbkrafttorsion an diesen Stellen Momente heraus, wodurch das Feldmoment fälschlicherweise verringert wird.Wie bekomme ich an dieser Stelle die Randmomente gleich null?
- Bei der Eingabe im Zusatzmodul RF-/STAHL EC3 erhalte ich die Fehlermeldung "Unzulässige Lage der Zwischenabstützung". Was ist die Ursache?
