Software für nichtlineare Berechnung

Statische Berechnung von Tragwerken nach FEM

Das Statikprogramm RFEM ist die Basis einer modular aufgebauten Programmfamilie. Das Hauptprogramm RFEM dient zur Definition der Struktur, Materialien und Einwirkungen ebener und räumlicher Platten-, Scheiben-, Schalen- und Stabtragwerke. Mischsysteme sind ebenso möglich wie die Behandlung von Volumen- und Kontaktelementen.

Statische Analyse von Stabwerken

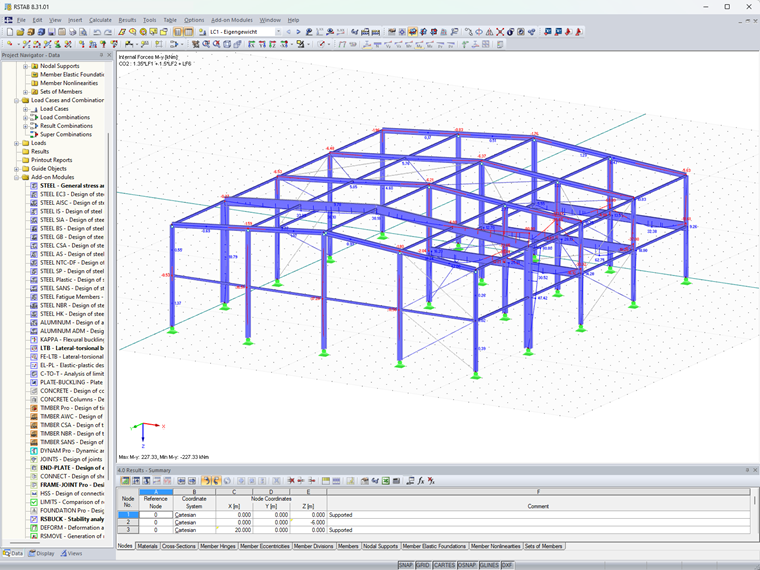

Das räumliche Stabwerksprogramm RSTAB hat einen ähnlichen Funktionsumfang wie das FEM-Programm RFEM. Durch den speziellen Zuschnitt auf Stabwerke lässt es sich noch leichter bedienen.

Berücksichtigung von nichtlinearen Materialgesetzen

Das Zusatzmodul RF-MAT NL ermöglicht die Berücksichtigung von nichtlinearem Materialverhalten in RFEM.

Plastische Bemessung

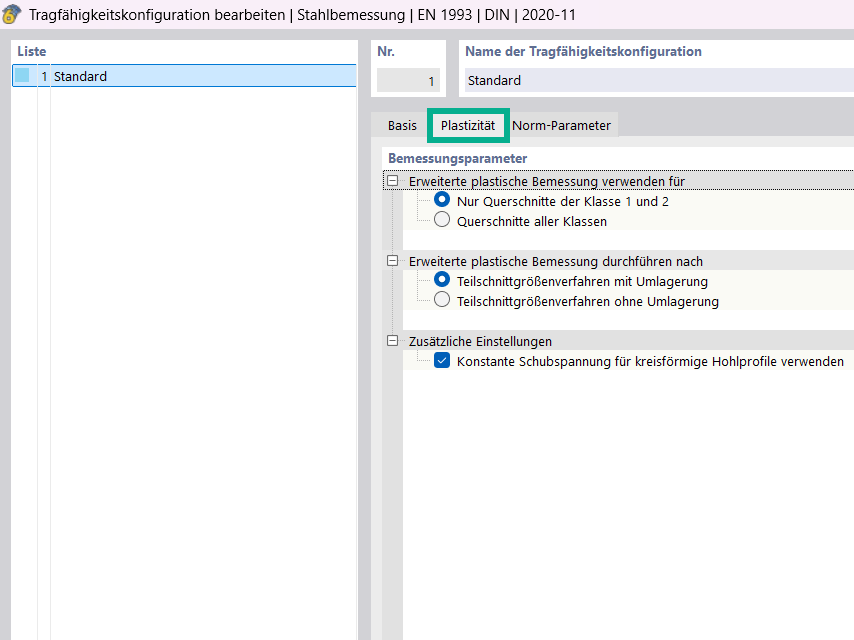

RF-/STAHL Plastizität ist eine Erweiterung des Zusatzmodules RF-/STAHL EC3. Es ermöglicht die plastische Bemessung von Querschnitten nach dem Teilschnittgrößenverfahren (TSV) und der Simplex-Methode.

Nichtlineare Bemessung von Stahlbeton

Im Zusatzmodul RF-BETON NL erfolgt eine physikalisch und geometrisch nichtlineare Stahlbetonberechnung von Flächen- und Stabtragwerken. Das Zusatzmodul RF-BETON Deflect erlaubt eine analytische Verformungsberechnung von Flächentragwerken aus Stahlbeton.

Auszug aus Knowledge Base | Nichtlineare Berechnungen

  1. Bild 01 - Modell A, B, C

    Modellierung einer Fußplatte unter Berücksichtigung der Plattenbiegung und realistischer Dübelkraftverteilung (nichtlinear)

    Bei der Bemessung von Stützenfüßen werden zur Verankerung häufig Hochleistungsdübel eingesetzt. In diesem Beispiel soll die Abbildung mit verschiedenen Modellen für einen Stützenfuß und deren Auswertung erläutert werden.

  2. Bild 01 - Gesamtmodell

    Vergleich einer plastischen Berechnung (Schalenmodell) mit einem nichtlinearen Stabmodell

    Im nachfolgenden Beispiel wird in RFEM ein Vergleich zwischen einem Schalenmodell und einem einfachen Stabmodell durchgeführt. Dabei handelt es sich bei dem Schalenmodell um einen in Flächen aufgelösten Träger, welcher aufgrund der Randbedingungen als beidseitig eingespannt modelliert ist. Damit handelt es sich um ein statisch unbestimmtes System, welches bei einer Überlast Fließgelenke ausbildet. Der Vergleich wird hier mit einem Stabmodell geführt, welches dieselben Randbedingungen erhält wie das Schalenmodell.
