Dynamische Analysen für RSTAB 9

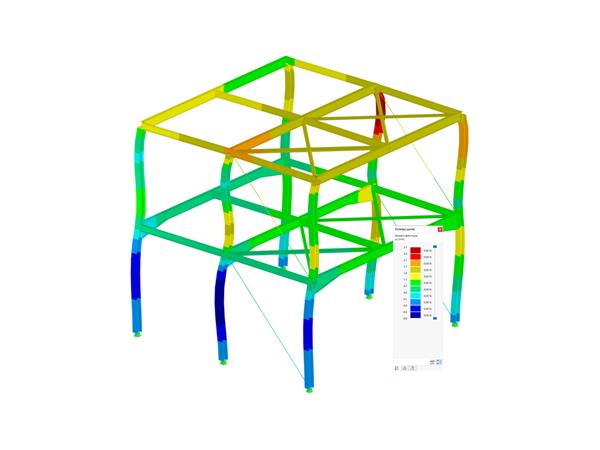

Das Add-On Modalanalyse für RSTAB 9 ist ein mächtiges Tool, das die Analyse von Eigenfrequenzen und Eigenformen von Stabwerken vereinfacht. Es übernimmt alle notwendigen Eingabewerte direkt aus RSTAB und stellt leistungsstarke Eigenwertlöser zur Verfügung, um bis zu 9999 Eigenwerte zu bestimmen. Die Leistungsmerkmale umfassen den Import von Massen aus Lastfällen, die Definition von Zusatzmassen, die Anpassung der Steifigkeitsmatrix und die Möglichkeit, mehrere Modalanalysen für unterschiedliche Massen oder Steifigkeitsänderungen zu definieren.

Für die Berechnung stehen verschiedene Eigenwertlöser zur Verfügung, die je nach Modellgröße gewählt werden können. Nach Abschluss der Berechnungen werden die Ergebnisse, einschließlich der Eigenwerte und -formen, tabellarisch aufgelistet und können grafisch dargestellt sowie animiert werden.

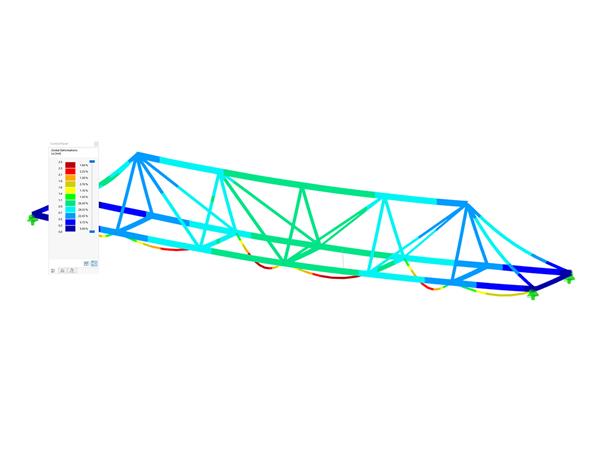

Naturgewalten sind ein natürlicher Feind jedes Tragwerksplaners. Aber keine Sorge, denn für den Fall eines Erdbebens können Sie im Vorhinein bereits Berechnungen durchführen. Das Add-On Antwortspektrenverfahren hilft Ihnen dabei. Mithilfe des Multimodalen Antwortspektrenverfahrens führt es Erdbebenanalysen durch. Die dazu benötigten Spektren können Sie entweder normenkonform oder benutzerdefiniert erstellen. Daraus generiert das Programm die äquivalenten statischen Kräfte.

Das Add-On hält noch mehr für Sie bereit, beispielsweise eine umfangreiche Bibliothek von Akzelerogrammen aus Erdbebengebieten. Diese können Sie zur Generierung von Antwortspektren verwenden. Beachten Sie: Die Voraussetzung für Erdbebenanalysen mithilfe des Multimodalen Antwortspektrenverfahrens ist die Analyse von Eigenschwingungen im Add-On Modalanalyse.

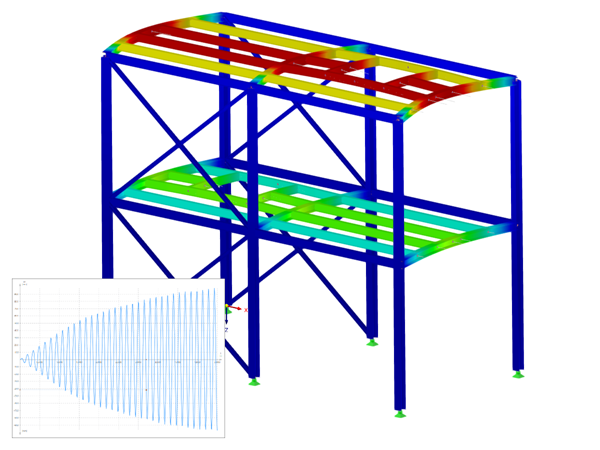

Das Add-On Zeitverlaufsverfahren ermöglicht Ihnen die dynamische Tragwerksanalyse für äußere Erregungen. Unterschiedliche Erregerfunktionen lassen sich tabellarisch oder als Funktion der Zeit definieren. Die Zeitverlaufsanalyse wird mit Hilfe der Modalanalyse oder des linearen impliziten Newmark-Lösers realisiert.

Zu den Kernfunktionen gehören die Kombination von benutzerdefinierten Zeitdiagrammen mit verschiedenen Lasttypen, die Anwendung mehrerer unabhängiger Erregerfunktionen und die grafische Darstellung der Ergebnisse in Berechnungsdiagrammen​​. Die Eingabe der notwendigen Kraft-Zeit-Diagramme ist intuitiv gestaltet und erlaubt eine benutzerfreundliche Konfiguration der Analyseparameter. Dieses Add-On zeichnet sich durch anwenderfreundliche Eingabemöglichkeiten und die Fähigkeit zur gleichzeitigen Berechnung mehrerer Analysen aus, was den Ingenieuren erhebliche Flexibilität bei der Bewertung des dynamischen Verhaltens von Strukturen bietet.

Mit Hilfe des Add-Ons Pushover-Analyse für RSTAB 9 haben Sie somit die Möglichkeit, die Auswirkungen eines Erdbebens auf Ihr spezielles Gebäude zu analysieren und damit zu beurteilen, ob das Gebäude dem Erdbeben standhält. Das Add-On Pushover-Analyse ermöglicht es Ihnen, das Verformungsverhalten von Gebäuden unter Erdbebeneinwirkung zu analysieren.

Die Kapazitätskurve, die die nichtlinearen statischen Eigenschaften des Gebäudes darstellt, wird berechnet, indem eine über die Höhe verteilte Horizontallast angesetzt und schrittweise erhöht wird. Diese Kurve wird dann mit der Erdbebeneinwirkung, basierend auf umfangreichen Bibliotheken und der im Eurocode 8 festgelegten Methode, verglichen, um die Zielverschiebung zu bestimmen. Das Add-On bietet eine intuitive Eingabe und ermöglicht die Berücksichtigung von Nichtlinearitäten für eine realistische Bemessung.
